客户定做750W可限定****转速的直流无刷电机驱动套装(LP)




上图为客户订购的一套可以速度闭环控制的直流无刷电机驱动套装。此套装采用的是时代超群超群高压直流无刷电80BL148S75-3130TK0,电压310V,功率750W,额定转速3000转。

具体尺寸图如下:


此款电机采用节能环保领域的骄子-钕铁磁硼钢,保证设备的良好性能。可用于抽油烟机、抽水机等家用器具,以及电控制器、发动机等汽车领域。应用范围非常广泛。


那么如何给这款电机搭配适当的驱动器呢。我公司提供驱动配套服务。为你选择合适的驱动器。750W/310V=2.4A,选配的驱动市面上大多都为220V交流供电(相当于310直流)。这样会更加方便.电流大于峰值电流(2.4A的2倍左右),选择ZM-7205(****5A)效果是比较好的。


ZM-7205A 直流无刷电机驱动器是我公司****推出的,针对中功率电机传动领域的高科技产品。本产品使用大规模的集成电路取代原有硬件设计,具有更高的抗干扰性及快速响应等性能。本产品适合驱动输入电流在5A以下,电源电压在  V AC70V~230V 以内 (面板标称  AC80V~220V )的任意一款低压有霍尔或无霍尔的三相直流无刷电机,并具有大电流工作时温度低的特点。产品应用于针织设备、医疗设备、食品包装机械、电动工具等一系列的电气自动化控制领域


◆可外接速度显示板,显示转速;也可以接电脑,用来设置驱动器参数;

◆电流速度双闭环设计,低速力矩大,运行平稳;

◆高力矩高转速输出,****转速达 20000rpm/min;(根据用户电机而定)

◆调速方式:外接 PWM 调速或外接电位器调速;

◆ 有 EN(使能)、DIR(方向)、X1 (刹车)信号控制端;

◆可输出测速脉冲 FG,(光电隔离,门极输出);

◆可输出报警信号 ALM 供用户检测(光电隔离,门极输出);

◆ 具有过流、过压、欠压、风扇控制、霍尔传感器相位出错、马达堵转等保护功能。

我们可以通过如下的调试小板来设定电机的****转速。来实现电位器控制,****转速的限制


操作方法

1.连接设备:把网口电话线的任意一端插入驱动器的网口座中,再把电话线的另一端插入 BY-BL01 的网口座中,即完成连接。

2. 调试器的启用:按下面板上的电位器旋钮,调试器的四位数码管点亮,当前数码管显示转速,范围为 0 ~ 9999 转/分钟。当驱动器连接的无刷电机在转动时,面板上显示电机的实时转速。

3.调试器的停用:在启用状态下,再次按下电位器旋钮,数码管全熄灭,调试器停用;也可用于电机运行状态下,急停电机的作用。

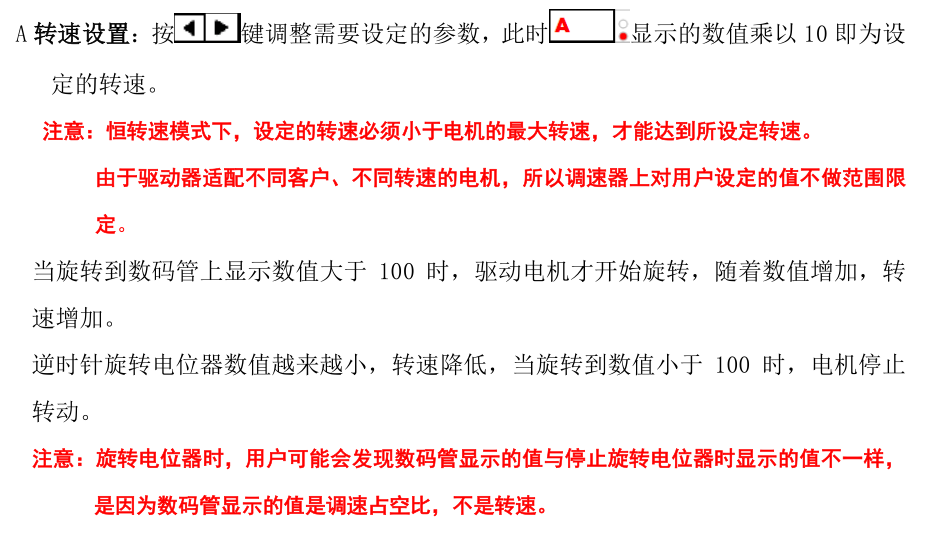

如何调节转速设置


首先调整为开环模式

然后调整电机的极对数为正确的极对数

最后转速设置,调整完以后,调回闭环模式


设置状态共 9 个代码对应如下:



转速设置需要吧控制线设置为闭环模式


联系方式:QQ:467102884  电话:13811070445(刘女士)
