提供电机测速脉冲信号直流无刷电机驱动器ZM-7205A计算方法(LP)





ZM-7205A 直流无刷电机驱动器是我公司最新推出的,针对中功率电机传动领域的高科技产品。本产品使用大规模的集成电路取代原有硬件设计,具有更高的抗干扰性及快速响应等性能。本产品适合驱动输入电流在5A以下,电源电压在  V AC70V~230V 以内 (面板标称  AC80V~220V )的任意一款低压有霍尔或无霍尔的三相直流无刷电机,并具有大电流工作时温度低的特点。产品应用于针织设备、医疗设备、食品包装机械、电动工具等一系列的电气自动化控制领域 ,

ZM-7205A驱动器提供电机测速脉冲信号,此信号与电机转速成正比,脉冲输出方式为光耦隔离输出。

1、电机转速(RPM)=F÷N×60

F=用频率表实际测得FG 脚上的频率

N=2 或4 , 2 极电机的,N=2;4 极电机的, N=4

例如:用户选用4 对级电机,则:当输出SPEED 信号为200Hz 时,电机转速=200÷4×60=3000

转/分。

2、光电隔离,门极输出

下面介绍一下此款驱动如何外接转速表

blob.png blob.png

5166FR系列频率/ 转速表是采用美国Microchip 公司高性能单片机作为中央处理器,具有可靠性高、抗干扰能力强、测量范围宽、测量精度高等特点。本系统在频率测量方面突破传统的周期测量和脉冲计数测量方法,整合这两种测量方法的优点,采用先进的全同步周期测量法,使仪表在测量范围和测量精度方面实现质的飞跃。因此,该系列仪表可广泛应用于各行各业中需要高精度频率测量的场合。

那么转速表如何和驱动器链接呢?

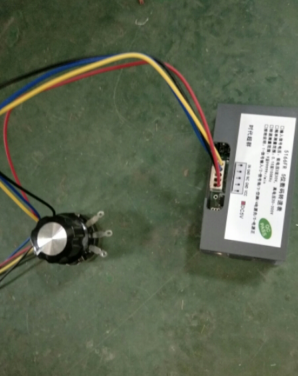

IN接驱动器的FG口

GND,电源负,接驱动器GND1

VCC,电源正,接驱动器的+5V1

接好下以后要根据电机极对数调整转速表的分频值

电机的极对数既是分频值,300W无刷电机的极对数是2


 上图为时代超群57BL115S30-3150TF9高压直流无刷电机,电机电压310v,额定功率300w,额定转速5000rpm

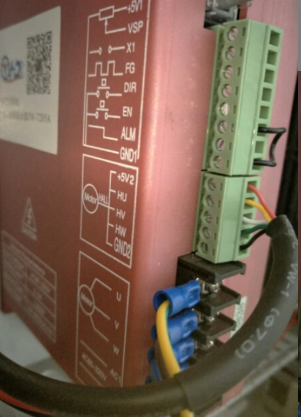

电机驱动接线图:
