关于时代超群DS45/DS60系列同步带导轨XY模组中衡量的实际行程计算(LP)




上图是时代超群DS45/DS60系列同步带导轨XY模组中衡量的实际行程计算方式,XY模组实际在组装以后,无论是平装还是侧装,都会占用导轨的有效行程,最终影响滑块可移动的实际有效行程,所以这是搭建模组的时候需要注意的。具体采用产品如下:

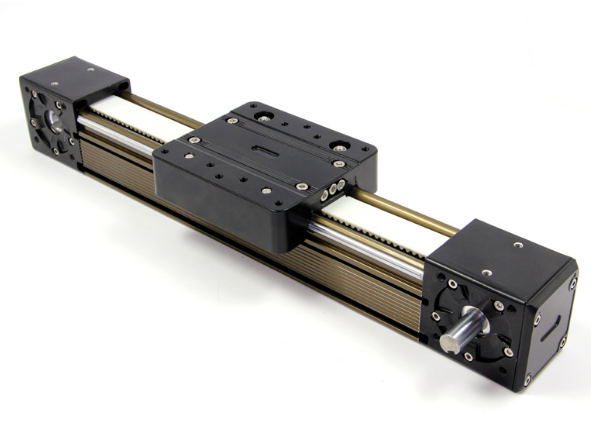

 DS45M75C系列同步带采用高刚度铝合金做机体;运行速度快,最大可到500mm/s;有效行程大,最长可做到3米;可任意组装,接收非标定制;具有高等级机械效率;摩擦系数小,噪音低,维护少。有效行程可做到50mm-3000mm,水平载重15kg,垂直负载5kg

产品尺寸图如下:



DS60M125系列同步带导轨,可配57/86电机,此系列同步带有效行程可做到50mm-3000mm,水平载重60kg.垂直承载力30KG,同步带采用高刚度铝合金做机体;运行速度快,最大可到15米/秒;有效行程大,最长可做到3米。


此类型滑台由同步带传动,噪音轻,有效行程选择空间大,负载力矩大,速度快;此系列同步带可任意组装,接收非标定制;具有高等级机械效率;摩擦系数小,噪音低,维护少。

联系方式:QQ:467102884  电话:13811070445(刘女士)
