如果利用限位控制同步带导轨往复运行并实现简单调速(LP)




上图为客户定做的一套注射泵用同步带导轨,控制的澳规在限位之间做往复运行,可实现电位器调速,中途可任意停止,和再起启动。操作简单,下面就具体产品坐下介绍


CS10-3控制器如何外接限位开关,来控制电机带动导轨滑块做往复运行,客户通常使用的限位开关有两用,一种是两根线的接触样式限位开关,另外一种是感应式限位开关,通常为三根线,按如下接线



电机和驱动器的接线示意图


57HBP112AL4-TFA为时代超群双出轴两相混合式步进电机 步距角1.8°,扭矩2.8N.m,电流3A,机身高112MM,轴径Φ8MM,D轴,出轴长22mm。DM542两相步进电机驱动器低价格,高速力矩大;供电电压可达50V;输出电流峰值可达4.2A(均值3.0A);三态电流控制技术电机发热低;静止电流自动减半0.4S 减小为60%;可驱动4,6,8 线两相步进电机;光隔离差分信号输入,脉冲****响应频率****可达200KHz;细分精度128可选;外形尺寸小巧;电流设定方便,八档可选;4 位拨码,共15 档细分;具有过压、短路等保护功能;双极恒流PWM 驱动输出。

电源接线


控制器和驱动器接线


往复运行需要选择速度模式0

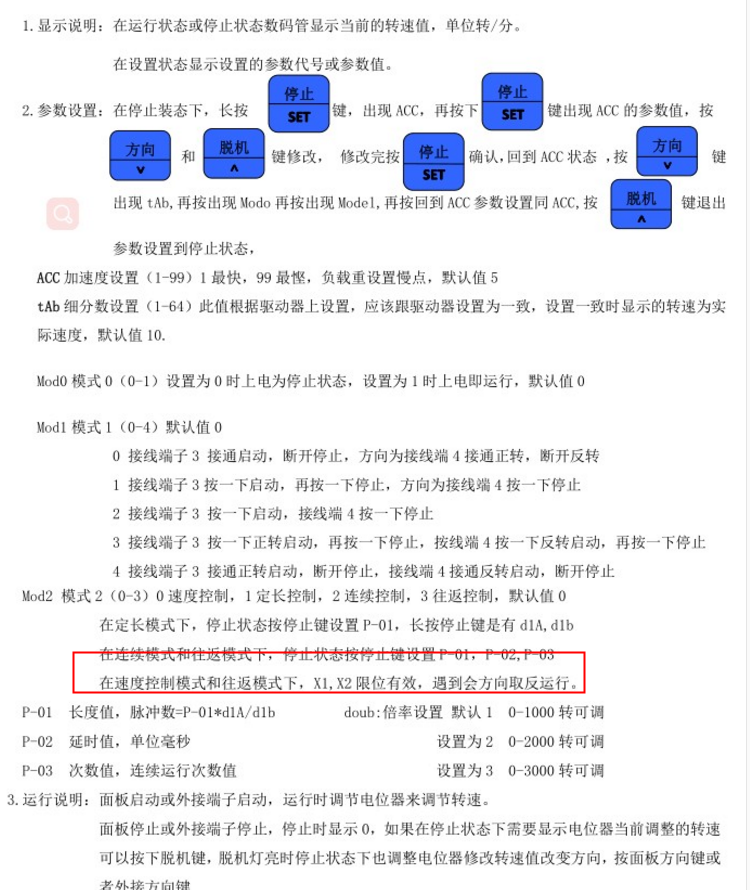

具体操作设置


联系方式:QQ:467102884  电话:18710050116(刘女士)
