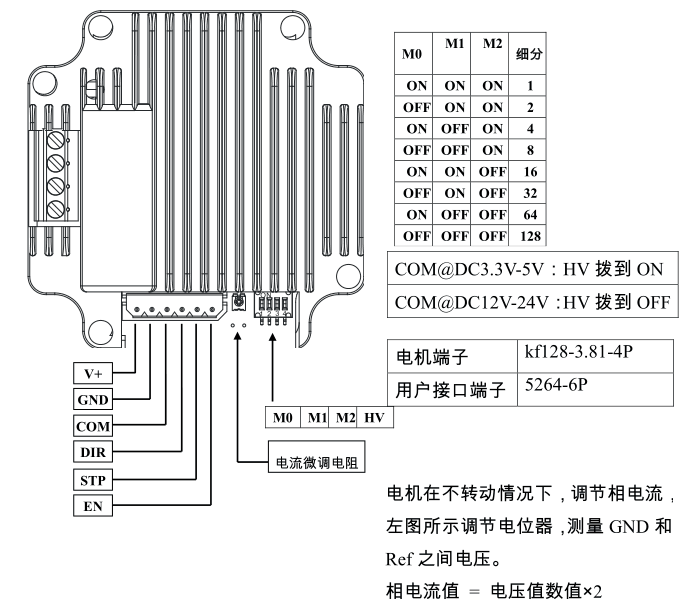

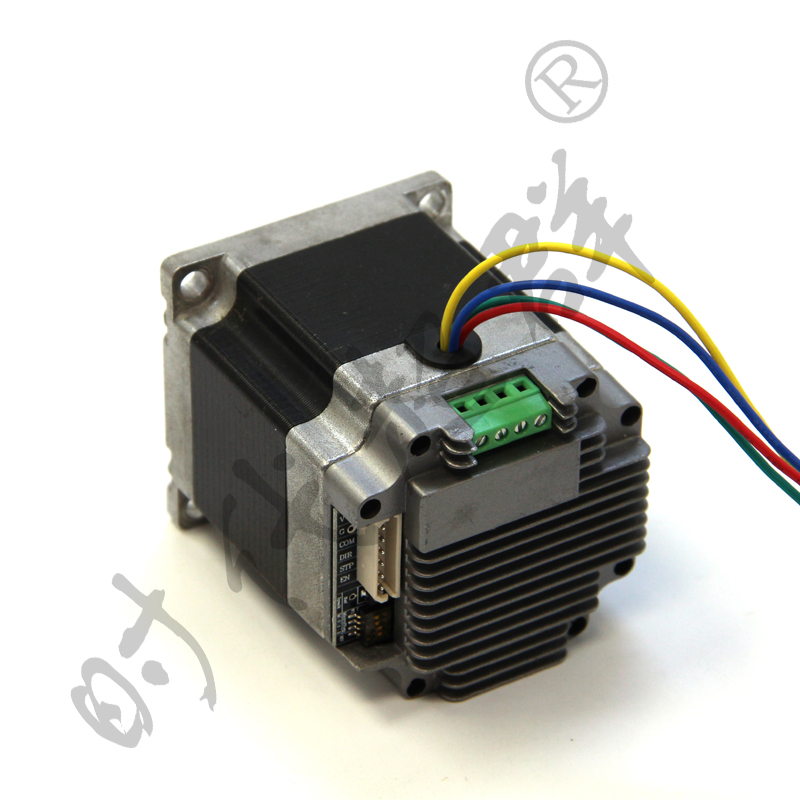

上图左侧为时代超群步进电机驱动器ZD-M57P,微型设计，安装便利，可与 57 步进电机一体。 上图右侧为时代超群可编程自动化控制器CM36L系列，它是全新开发的单轴，双轴，三轴，四轴 4 种控制系统，具有微米（μm）级精度控制功能，可实现复杂的专机控制需求；具有丰富的输入/输出信号控制功能，可实现多种信号的检测和输出的复杂控制功能。 在配套使用过程中，客户正常接线上电后，发现控制器端无论怎样操作。电机始络只有一个方向运转，为什么？ 首先我们需要看一下驱动器的接线定义，如下：
![UDHM_{3OF5]BBLM9}{33Y31.png](/ueditor/asp/upload/image/20181126/15431844667864363.png "UDHM_{3OF5]BBLM9}{33Y31.png")
 共阴极接法如下： （1）驱动器COM接控制器端24V-（N或G) （2）驱动器DIR接控制器方向信号 （3）驱动器STD接脉冲信号 调整后，正常切换方向，另驱动器使用时需要提前注意一下：
配套运用范围广，适用于焊接、钻孔、切割、分度、冲床等单，双，多轴机械的控制。操作方便简洁，界面显示直观明了，具有较强的功能及稳定的性能，在系统操作、安全、加工精度及加工效率方面具有突出特点。FSTN，192×64 分辨率，高对比度图形式液晶显示界面；采用符合中国特色的汉字指令形式编写零件程序；输入输出采用软件配置方式灵活设置。具有较高的性能，价格比。 技术支持 杨工：18001308796 QQ:1755105676 相关阅读 时代超群伺服电机80AEA07530-SC3配套DM-08EB驱动器5V共阳接线法 时代超群步进伺服控制器CM35D可支持钻床版本指令的可以打方形阵列孔和圆形阵列孔吗？ 特价两相步进电机42HBD34BJ4-TF0配套驱动模块ZD-M42S 时代超群多功能控制器CM36系列编程示例XY轴按设定速度运行计数 时代超群单轴控制器CS10-3可以控制伺服电机吗？可以控制到2900多转吗？ |
