闭环步进电机60EBP143ALC-TF0与CX980MA/MB系列铣床系统配套如何接线? (YSS)




  上图为闭环电机60EBP143ALC-TF0,步距角为1.8°、力矩 4NM、电流 5.8A 、电机输出止口38 MM、安装孔距为47MM、电机输出轴长25 、电机轴径8MM直径、铣 扁 、编码器型号为1000P。配套驱动器为ZDM-2HA560:


  ZDM-2HA560 是我公司基于十几年步进与伺服研发经验开发成功的一款新型混合伺服驱动器,采用****专用电机控制 DSP 芯片和应用矢量型闭环控制技术,从而****克服开环步进电机丢步的问题,同时也能明显提升电机的高速性能、降低电机的发热程度和减小电机的振动,从而提升机器的加工速度和精度以及降低机器的能耗。此外,在电机连续过载时,驱动器会输出报警信号,具有与交流伺服系统同样的可靠性。当然电机安装尺寸与传统的 57 和 86 系列步进电机完全兼容,传统步进驱动方案极易升级,并且成本仅相当于传统交流伺服系统的 50%。

  适合各种中小型自动化设备和仪器,例如:雕刻机、剥线机、打标机、切割机、激光照排、绘图仪、数控机床、自动装配设备等。在用户期望小噪声、高速度的设备中应用效果特佳。




   配套开关电源型号为S-400-48,功率为400W、48V供电。

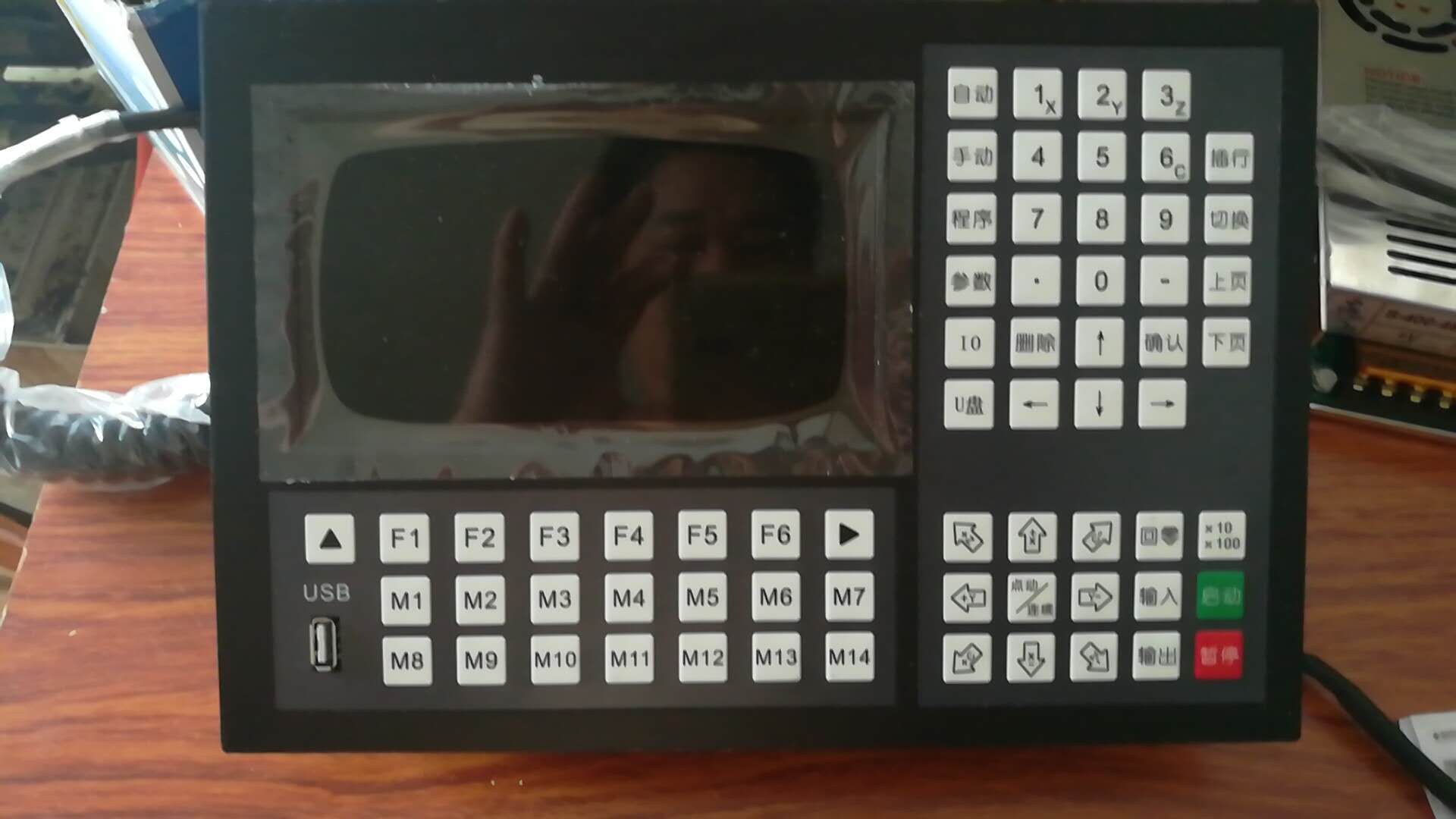

  CX980MA/MB系列铣床加工中心数控系统为时代超群数控设备有限公司自主研发的普及型数控系统,具有竖式和横式两种结构,适配铣床、钻铣床、磨床等。

  本系统采用 32 位高性能 CPU 和超大规模可编程器件 FPGA,实时控制和硬件插补技术保证了系统 μm级精度下的高效率,可编辑的 PLC 使逻辑控制功能更加灵活强大。本系统可控制 5 个进给轴、2 个模拟主轴,1ms 高速插补,0.1μm 控制精度,显著提高了零件加工的效率、精度和表面质量。

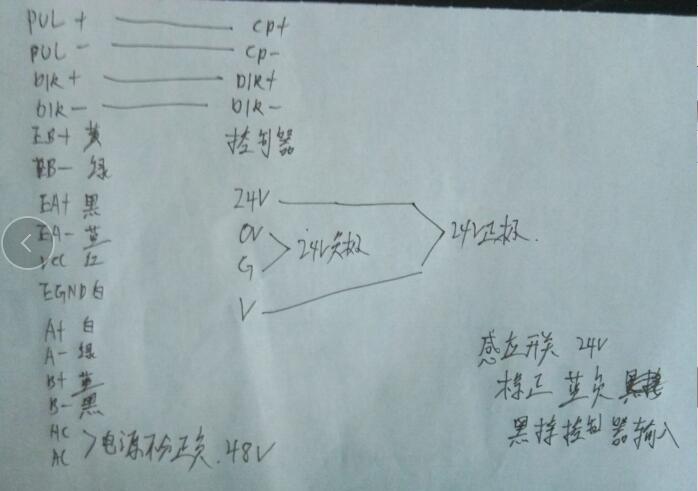

   接线参考:


 产品特点

● 5 个进给轴,4 轴联动,2 个模拟主轴

● 1ms 插补周期,0.1um 控制精度

● 2 路 -10V ~ 10V 模拟电压输出,支持双主轴控制

● 直线型、指数型和 S 型多种加减速方式可选择

● 内置多 PLC 程序,当前运行的 PLC 程序可选择

● PLC 程序在线显示、实时监控、信号实时追踪

● 支持语句式宏代码编程,支持带参数的宏程序调用

● 刚性攻丝和柔性攻丝可由参数设定

● 具有旋转、缩放、极坐标,固定循环和多种铣槽复合循环功能

● 具有历史报警及操作履历功能,方便用户操作和维护管理

● 提供多级密码保护功能,方便设备管理

● 36 点通用输入 /36 点通用输出

● 支持标准 RS232 及 USB 接口,支持 U 盘文件操作、系统配置和软件升级 , 可实现文件传输、串

  口 DNC 加工和 USB 在线加工功能

 更多配套咨询杨工:18001308796
