伺服电机基础知识及选型参考 (YSS)



一、交流伺服电机的工作原理


    伺服电机内部的转子是永磁铁,驱动器控制的U/V/W三相电形成电磁场,转子在此磁场的作用下转动,同时电机自带的编码器反馈信号给驱动器,驱动器根据反馈值与目标值进行比较,调整转子转动的角度。伺服电机的精度决定于编码器的精度(线数)。


 二、伺服系统的组成及分类
   组成
   伺服系统是以位置和角度为控制量的控制系统的总称,与位置和角度相关联的速度、角速度、加速度、力等为控制量的系统也包含在伺服系统内。

   分类

1. 按控制结构分类分为: 开环式、闭环式。

2. 按驱动部件分类分为:

a. 步进电动机伺服系统。

b. 直流电动机伺服系统。

c. 交流电动机伺服系统。


三、伺服马达(交流)的特点

1. 定位精度高,普通伺服马达可达到0.036度

2. 回应时间快。

3. 控制方便灵活,控制系統易于实现。

4. 型号较多,可根据不同的应用环境选择不同的类型。

5. 提供全闭环控制,可适时监控运行狀況,进行适当的调整变换。

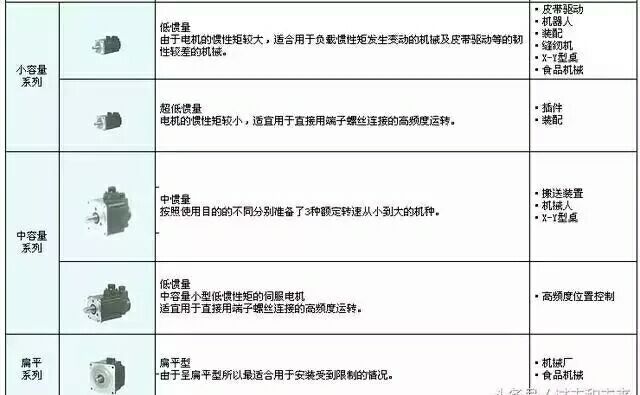

四、伺服系统的应用



五、伺服控制的选型步骤

   1. 确定机械规格,负载、刚性等参数。

   2. 确认动作参数,移动速度、行程、加减速时间、周期、精度等。

   3. 选择马达惯量,负载惯量、马达轴心转换惯量、转子惯量。

   4. 选择马达回转速度。

   5. 选择马达额定扭矩。负载扭矩、加减速扭矩、瞬间最大扭矩、实效扭矩。

   6. 选择马达机械位置解析度。

   7. 根据以上选择马达型号。

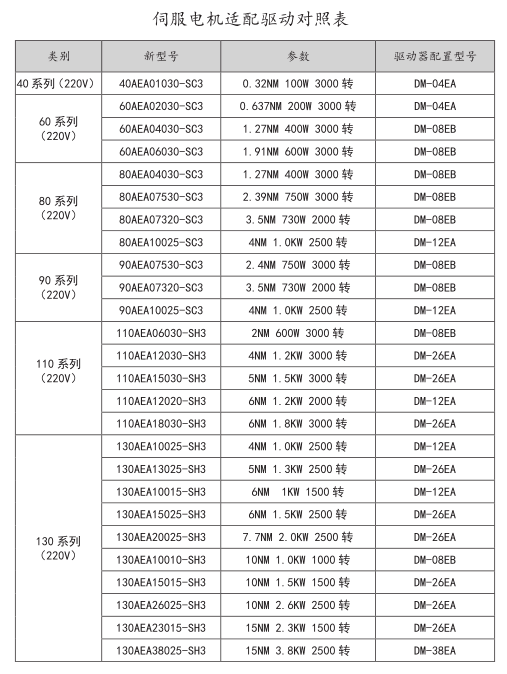

六、常规伺服选型





     技术咨询杨工:18001308796     QQ:1755105676
