上图测试产品为42HBS48AL4-TF0两相步进电机，ZD-2HD318步进电机驱动器，步进电机测试板，S-60-24开关电源
型号
| 步距角
| 静转矩
Nm | 电压VDC | 电流
A | 轴长
mm | 轴径
mm | 重量
kg | | 42HBS33BJ4-TR0 | 1.8 | 0.26 | 12-24VDC
| 0.4 | 25 | 5 | 0.2 | | 42HBS33BJ4-TR4 | 1.8 | 0.26 | 12-24VDC
| 0.4 | 28 | 5 | 0.2 | | 42HBS40BJ4-TR0 | 1.8 | 0.41 | 12-24VDC
| 0.45 | 22 | 5 | 0.26 | | 42HBS48BJ4-TR0 | 1.8 | 0.43 | 12-24VDC
| 0.41 | 22 | 5 | 0.33 | 42HBP47BL4-DF0(双出轴)
| 1.8
| 0.38
| 12-24VDC
| 1.2
| 27/22
| 5/5
| 0.37
| | 42HBS48BL4-TF7 | 1.8 | 0.5 | 12-24VDC
| 1.7 | 16 | 8 | 0.27 | | 42HBP60BL4-TF0 | 1.8 | 0.6 | 12-24VDC | 1.2 | 25 | 5 | 0.5 | | 42HAP34BL4-TR0 | 0.9 | 0.22 | 12-24VDC | 1.33 | 16 | 5 | 0.22 | | 42HAP40BL4-TR0 | 0.9 | 0.33 | 12-24VDC | 1.5 | 24 | 5 | 0.24 | | 42HAP48BL4-TR0 | 0.9 | 0.44 | 12-24VDC | 1.5 | 24 | 5 | 0.36
|
42HBS48AL4-TF0两相混合式步进电机，机身高34MM，扭矩0.43N.m，电流0.41A，轴径Φ5MM，圆轴，轴长24mm，可根据客户要求定制，广泛适用范围于激光、医疗、纺织、安防等行业。配套驱动器ZD-2HD318高性能两相步进电机驱动器具有高集成度、高可靠性；接口采用高速光耦隔离；****输出电流1.8A；****输入电压：DC 32V(峰值)；短路、过流、过热保护功能；内部每秒0-10K脉冲，实现简单控制；高细分，****支持128细分设定。

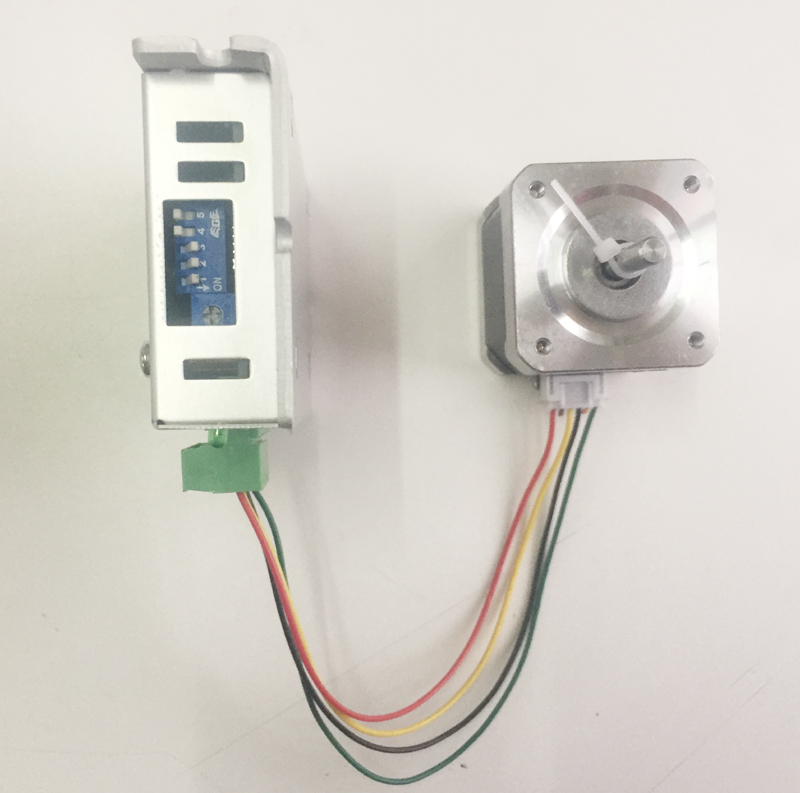

说明1：42HBS48AL4-TF0步进电机自带配线4根，分别红黄黑绿与驱动器按照图示连接，电机即与驱动器连接完成。 说明2：侧面拨码可以设置电流和细分，以及全半流和内外脉冲，根据电机参数电流0.4A调节驱动器电流0.4A,细分普遍采用16细分，选择半流以达到更好的稳定性以及发热情况，内外脉冲则根据自己需要选择。
说明3：驱动器与测试小板连接图如下：测试版可以控制电机的方向和正反转
此款测试小板可以当作一款无需编程的控制器，有三个调速旋钮，换向开关，还有两个24V输出。非常的方便。 联系方式：QQ:467102884 电话：13811070445（刘女士）
