新品推荐——带散热外壳的42步进电机一体化模块驱动器(LP)




产品特点

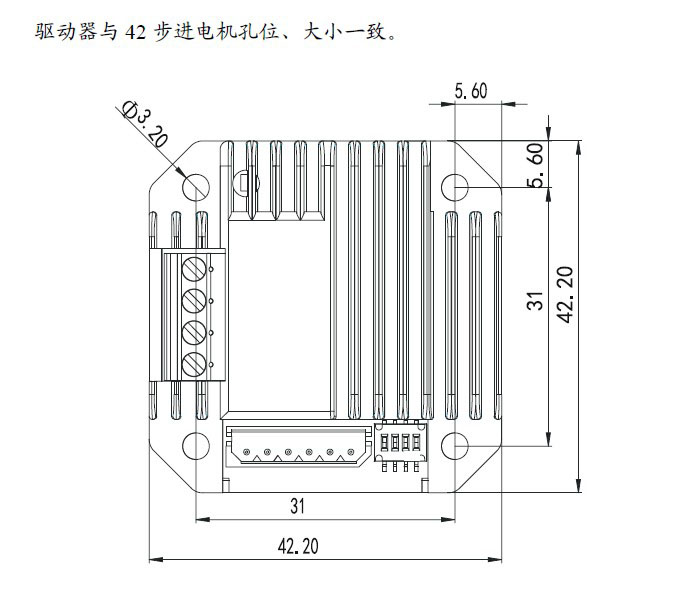

☆ 微型设计,安装便利,可与 42 步进电机一体化

☆ 散热铸铝封闭型外壳

☆ 停止运行时自动半流,无锁相噪声

☆ 并行接口高速光电隔离,兼容3.3-5V 和12-24V 逻辑电平

☆ 电流 0-2A 连续可调

☆ 1/2/4/8/16/32 细分可选

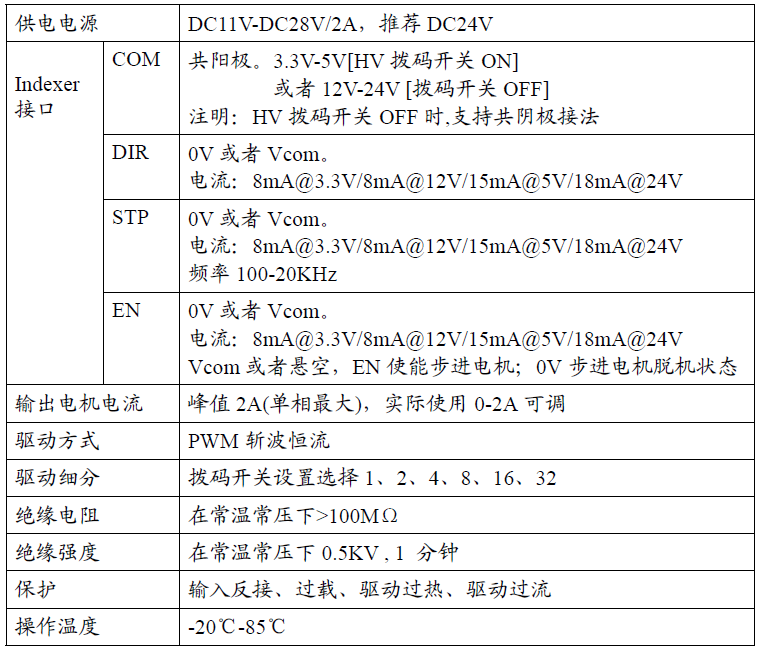

产品参数

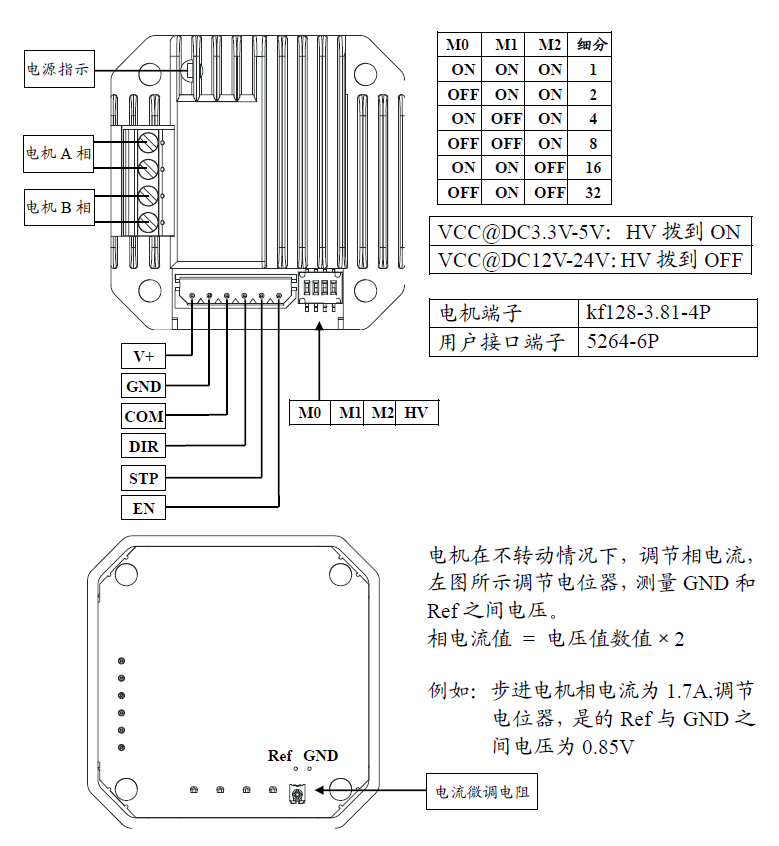

电气接口


兼容 3.3V-5V 和12V-24V 用户级,脱机信号可选接。

注意:用户系统使用3.3V-5V 时,拨码开关HV 拨到ON(见3 电气接口)

用户系统使用 12V-24V 时,拨码开关HV 拨到OFF

拨码开关 HV 拨到OFF:支持共阴极极接法!



可搭配图中42HBS48BL4-TF7相混合式步进电机,机身高48MM,扭矩0.5N.m,电流1.7A,轴径Φ5MM,铣扁,轴长24mm,线长350MM,广泛适用范围于激光、医疗、纺织、安防等行业。此款电机可配时代超群线性导轨滑台使用。联系方式:QQ:467102884  电话:13811070445(刘女士)

也可搭配其他42步进及以下电机使用


型号
步距角
静转矩
Nm
电压VDC电流
A
轴长
mm
轴径
mm
重量
kg
42HBS33BJ4-TR01.80.2612-24VDC
0.42550.2
42HBS33BJ4-TR41.80.2612-24VDC
0.42850.2
42HBS40BJ4-TR01.80.4112-24VDC
0.452250.26
42HBS48BJ4-TR01.80.4312-24VDC
0.412250.33
42HBP47BL4-DF0(双出轴)
1.8
0.38
12-24VDC
1.2
27/22
5/5
0.37
42HBS48BL4-TF71.80.512-24VDC
1.71680.27
42HBP60BL4-TF01.80.612-24VDC1.22550.5
42HAP34BL4-TR00.90.2212-24VDC1.331650.22
42HAP40BL4-TR00.90.3312-24VDC1.52450.24
42HAP48BL4-TR00.90.4412-24VDC1.52450.36

联系方式:QQ:467102884  电话:13811070445(刘女士)
