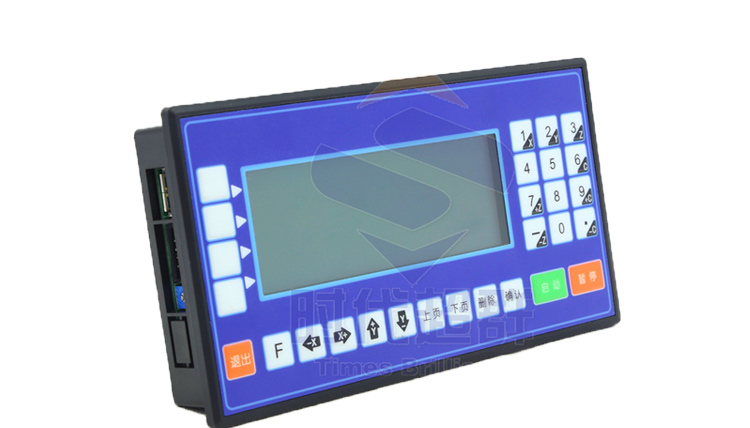

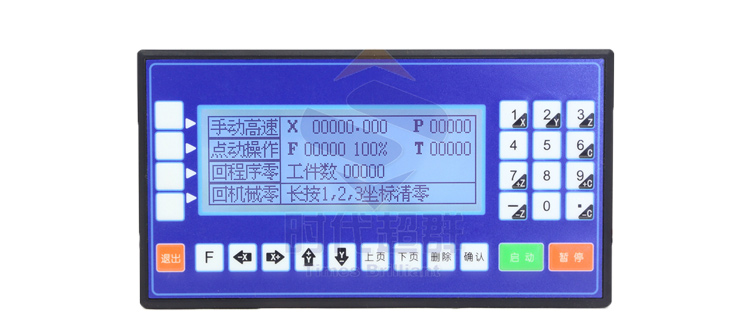

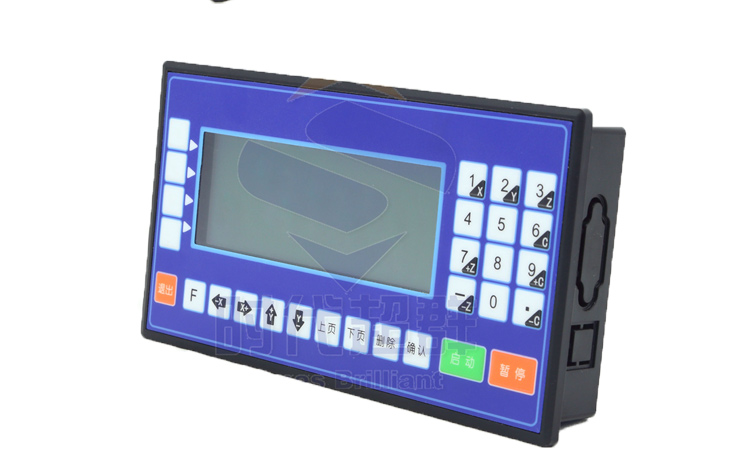

“产品展示

“产片参数

控制系统主要由以下几部分组成：

• 高性能、高速度 32 位

• 液晶显示器（分辨率：192×64）

•  专用运动控制芯片（差分信号输出为：脉冲+方向）

• 输入/输出（18 路光电隔离 24V 输入，8 路光电隔离 24V 输出，单通道额定 500mA）

• 最大程序行 480 行

• 触点按键阵列（28 键）

技术指标

•  最小数据单位：0.001mm

•  最大数据尺寸：±99999.999mm

•  快速运动限速：9000mm/min（当脉冲当量为 0.001mm 时）

•  ****加工速度限速：9000mm/min（当脉冲当量为 0.001mm 时）

•  ****脉冲输出频率：150KHz

•  控制轴数：1-4 轴（X,Y,Z,C）

•  联动轴数：X,Y,Z,C 轴可做直线插补，X,Y 可做圆弧插补

•  电子齿轮：分子:1-99999,分母：1-99999

•  系统主要功能：自动、手动、程序、参数、自检、设置等

“主要功能

1. 自动：自动运行、空运行、单步运行

2. 手动：电机正反转、回程序零、回机械零、输出控制

3. 程序：程序的编辑、读入、删除、保存

4. 参数：系统参数、系统自检、IO 设置、用户及厂商密码管理等

5. 外部手动：控制电机正反转、启动、暂停、报警、急停等

6. 指令丰富：25 条控制指令

7. USB：可以直接用 USB 线对系统进行供电，方便开机画面及程序的传输，学习与操作

8. 隔离 IO 口：带有与系统隔离的输入输出口，输出口能力最大可到 1A

9. 背面直接出端子接口：减少转接板，背面端子可以直接接线，清晰方便并且节省成本

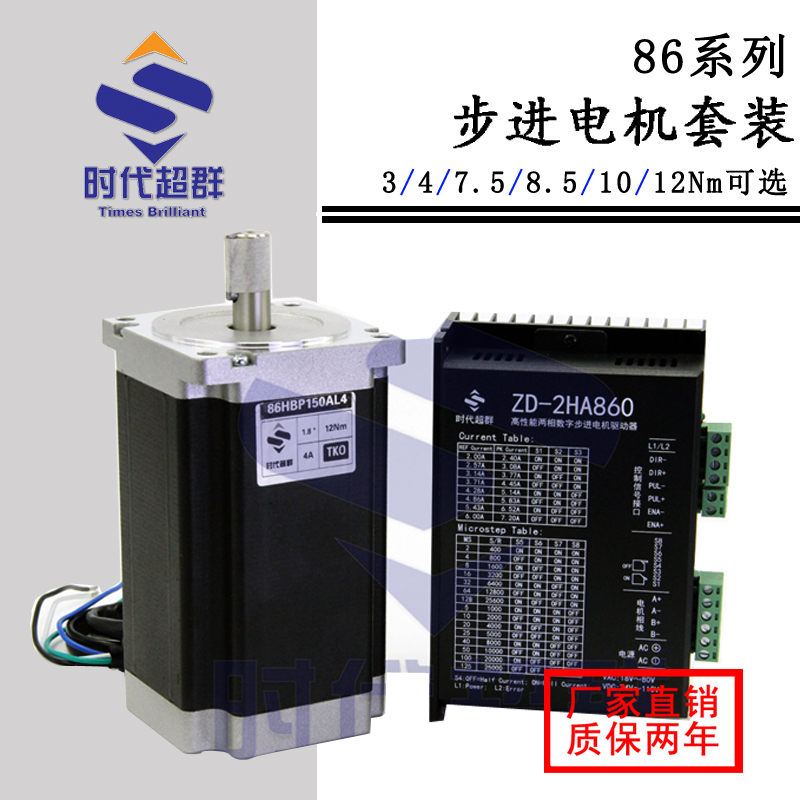

"配套产品

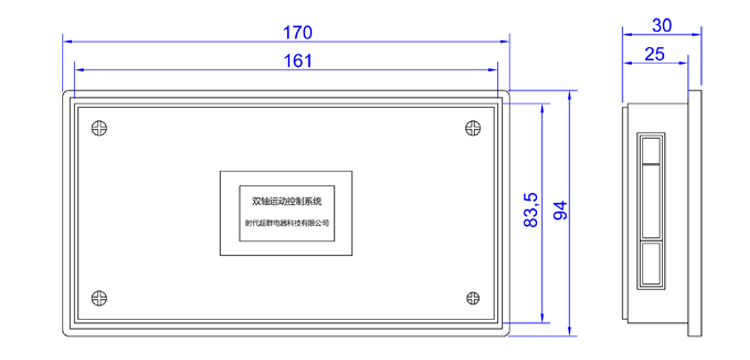

”产品尺寸图

“接线图

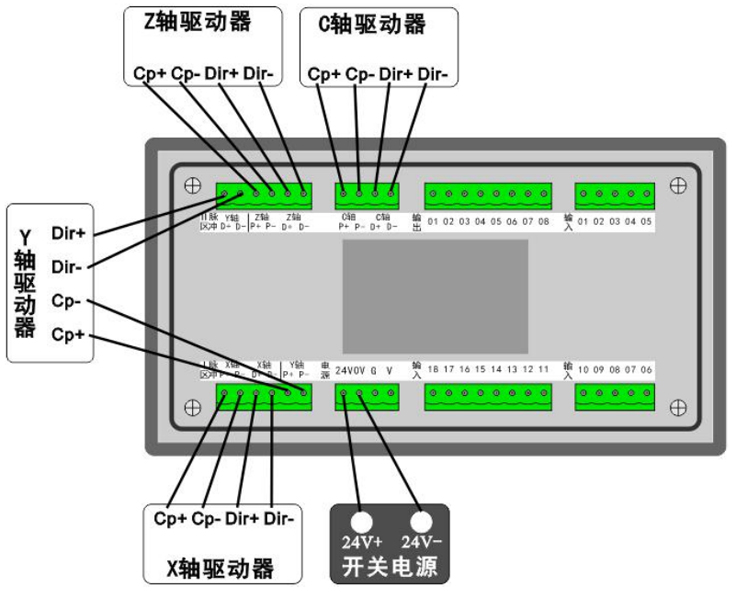

信号接线

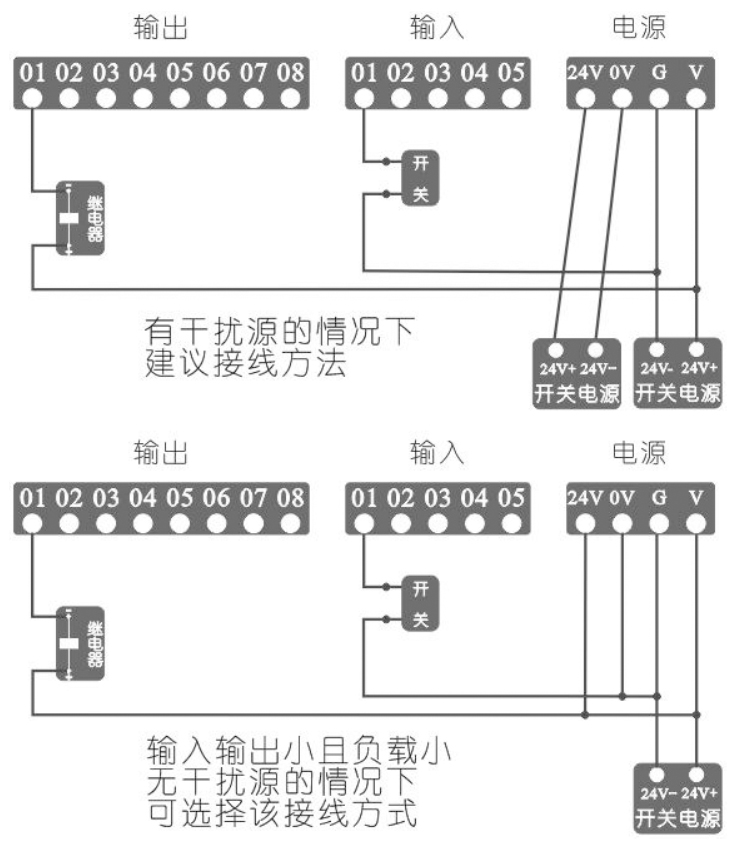

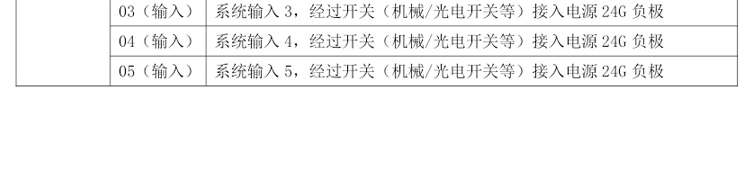

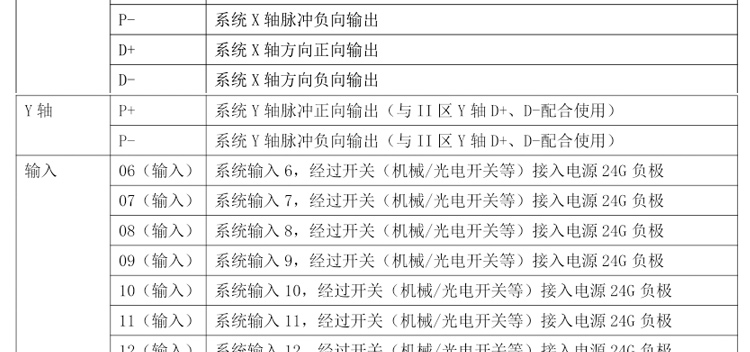

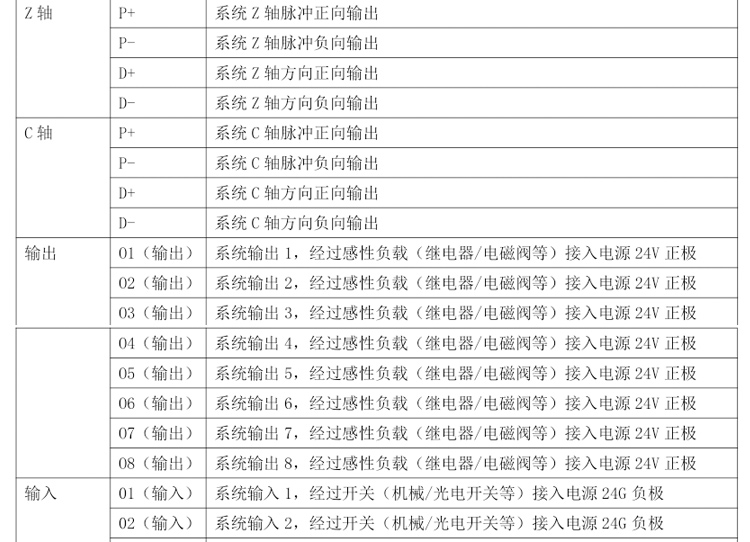

输入输出接线

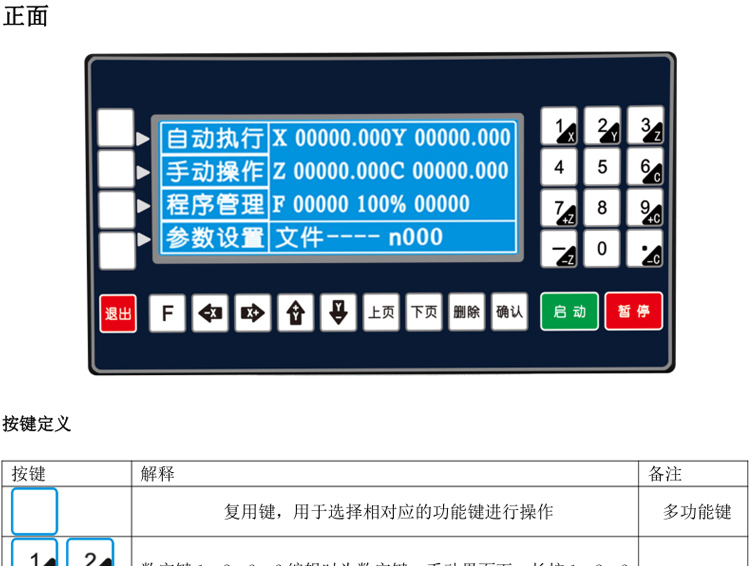

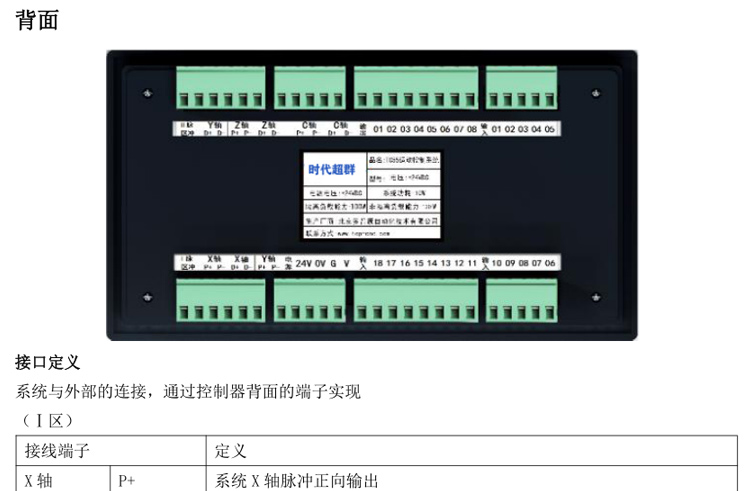

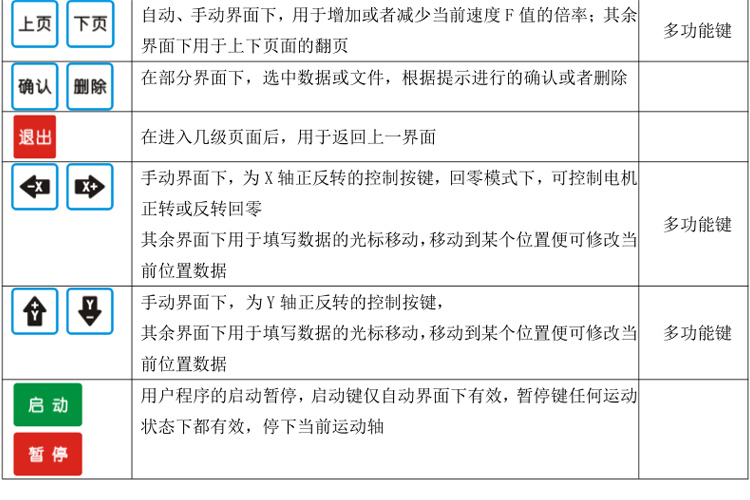

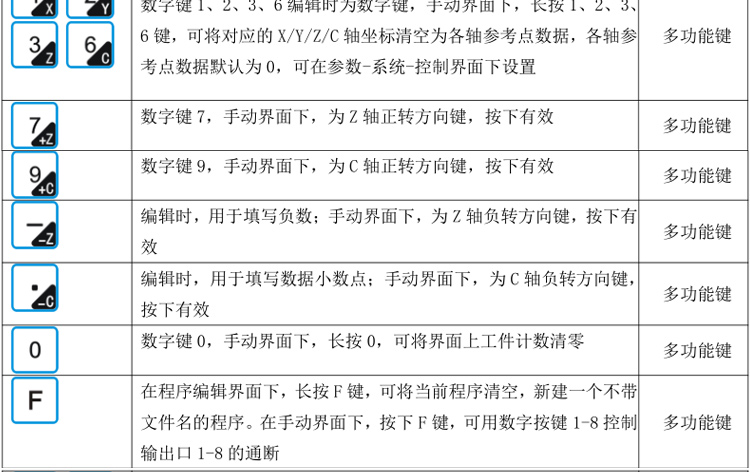

“CM35D系列控制器面板及端子介绍
