·产品细节描述

·系列产品基本参数

M42采用LV8731V芯片主要参数：

电压9~36V 电流≤2.0A，细分1/2/4/8/16

M42S采用LV8729V芯片主要参数：

电压9~32V，电流≤1.8A，细分1/2/4/8/16/32/64/128

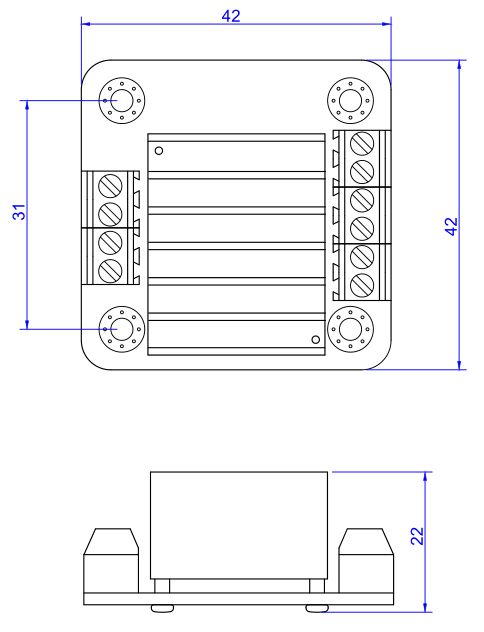

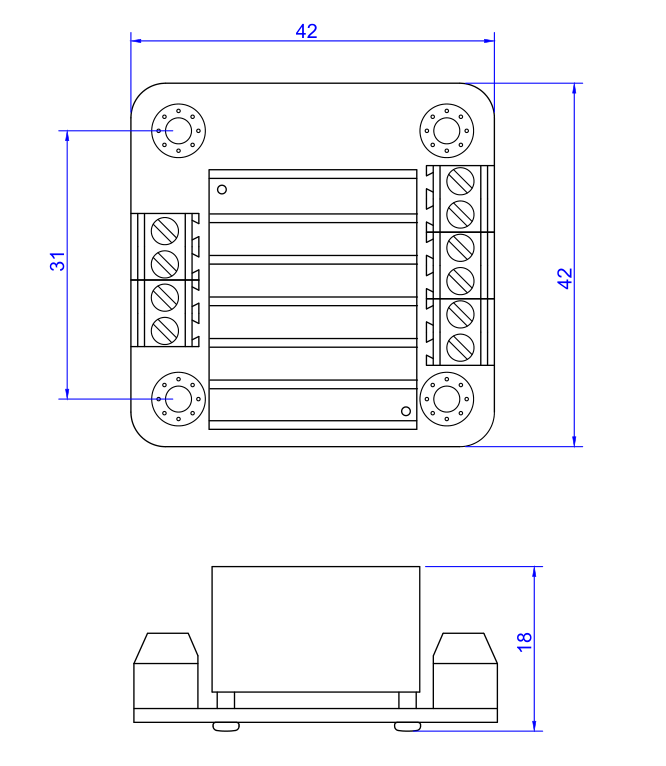

·产品尺寸

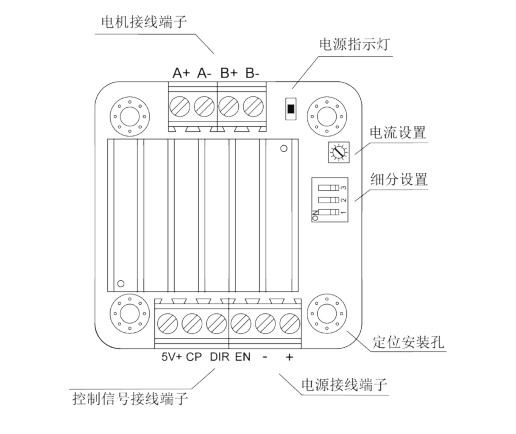

M42

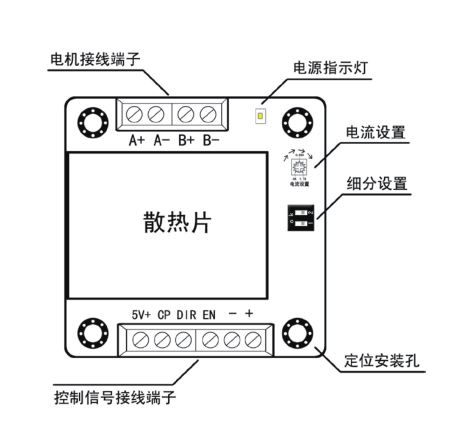

M42S

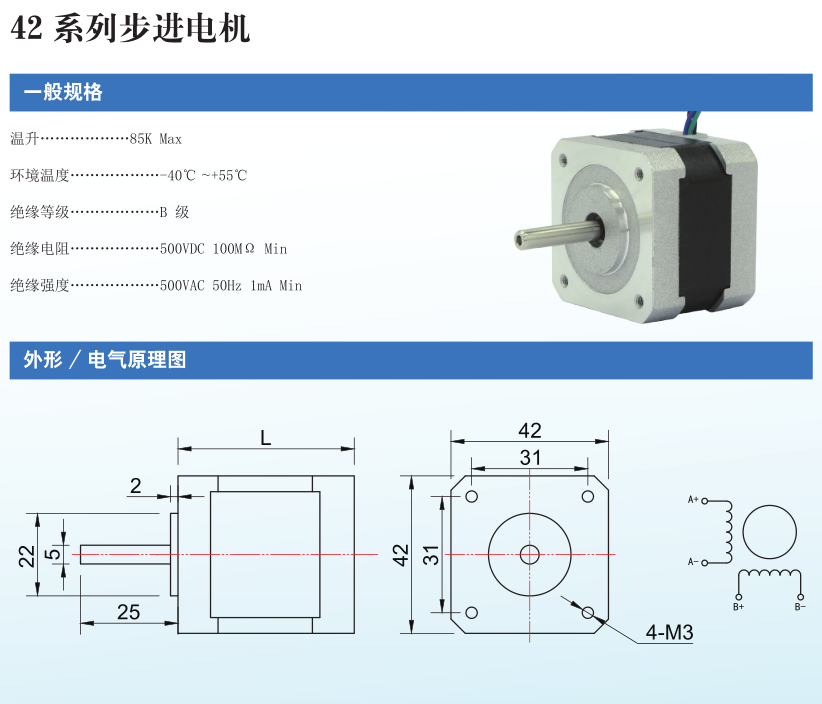

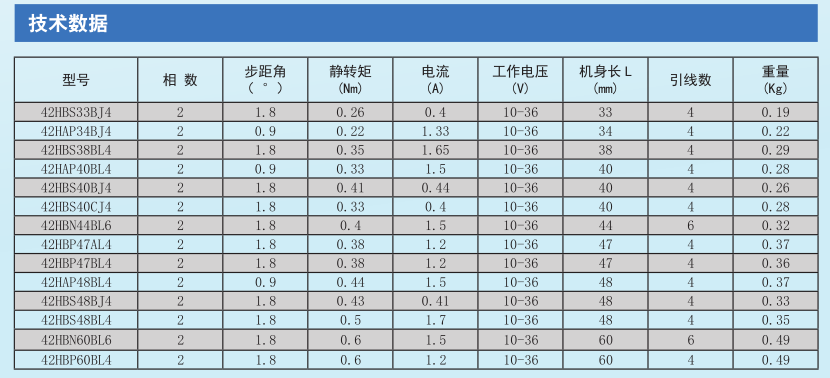

·推荐搭配电机

·推荐控制器1

    可编程自动化控制器 CM28L 系列是时代超群全新开发的单轴，双轴控制系统，具有微米（μm）级精度控制功能，可实现复杂的单，双轴专机控制需求；具有丰富的输入/输出信号控制功能，可实现多种信号的检测和输出的复杂控制功能。CM28L 系列控制器适用于焊接、钻孔、切割、分度、冲床等单，双轴机械的控制。

    本产品操作方便简洁，界面显示直观明了，具有较强的功能及稳定的性能，在系统操作、安全、加工精度及加工效率方面具有突出特点。FSTN，192×64 分辨率，高对比度图形式液晶显示界面；采用符合中国特色的汉字指令形式编写零件程序；输入输出采用软件配置方式灵活设置。具有较高的性能，价格比。

技术特点

□ 实现 X 单轴或 X,Y 两轴控制

□ 数字插补技术实现 X-Y 联动

□ 梯形加减速控制

□ 位置指令范围-99999.999mm ~ +99999.999mm

□ 最小指令单位 0.001mm，指令电子齿轮比分子 1~99999，分母 1~99999

□ 10 路输入，8 路输出

□ 输出采用 mos 管控制通断，每通道 750mA 阻性负载，200mA 感性负载。

□ 具有反向间隙补偿功能

□ 速度倍率功能，多级调节

□ 汉字指令型编程，简单易懂

□ 选择性 I/O 功能配置功能

□ 可存储 20 个程序

□ 提供操作级，设备级密码管理功能。方便设备管理

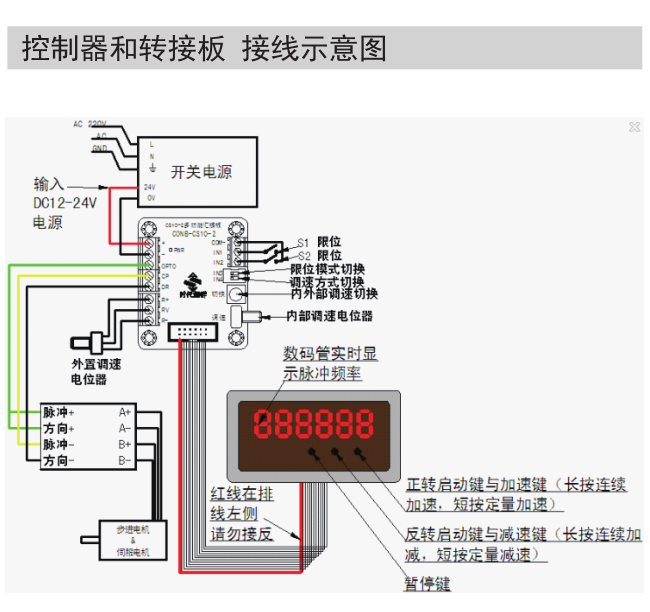

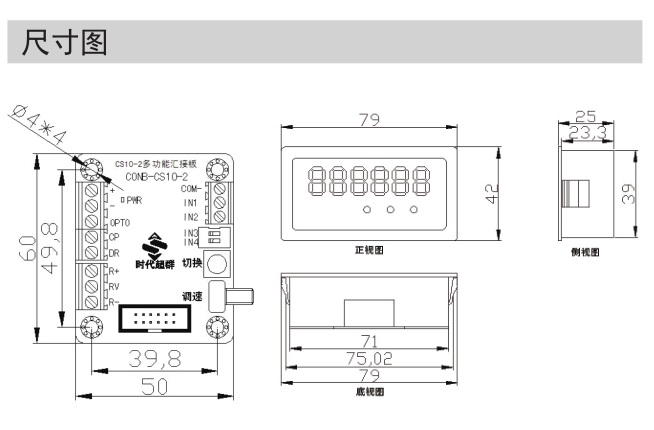

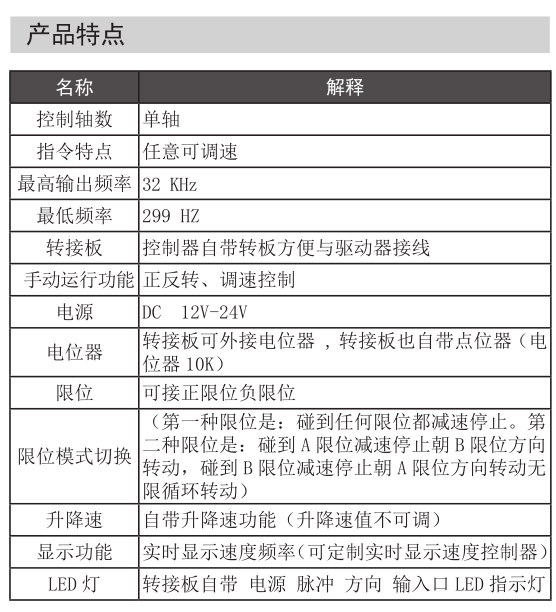

·推荐控制器2

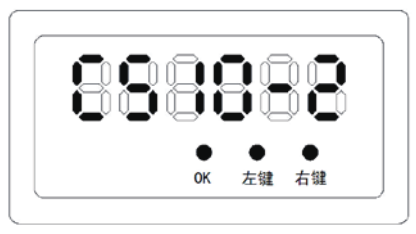

    按键介绍：本控制器有三个按键，从左到右三个分别定义为 OK 键（暂停键 )、左键（负坐标方向键和减速键）、右键（正坐标方向键和加速键）

   方向控制：控制器与电机配套驱动器连接好后上电，按下左键电机启动，此时电机正向转动；按下暂停键电机减速停止，按下右键电机启动，此时电机反向运动。

    速度控制：当本控制器控制步进电机运行时，此时按下左键电机转速降低，长按左键，可快速使转速下降；按下右键转速增加，长按右键，可快速使转速上升。

注：（正反转切换时需将步进电机按 OK 键暂停）
