部分用户初次使用出现的问题：

一．不知道怎么接线

二．接好线驱动器报警

三．运行正常但是没有方向

四．正常运行一段时间后驱动器报警

  1.不知道怎么接线

时代超群出售的产品都附属有说明书，拿到货不要着急接线，找下说明书，按照说明书上接线方法，一一对应接好 就可以使用了！以下是说明书中的接线图：

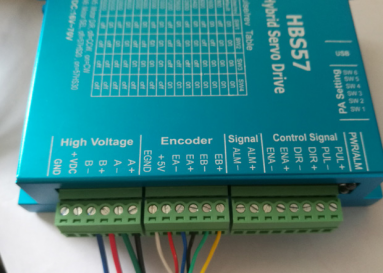

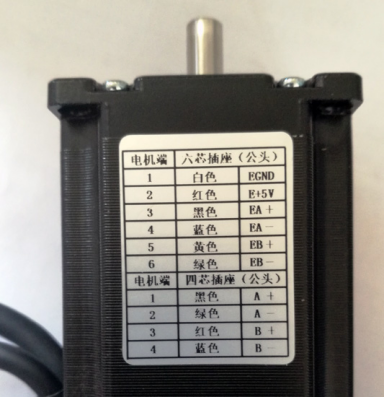

电机接驱动器：

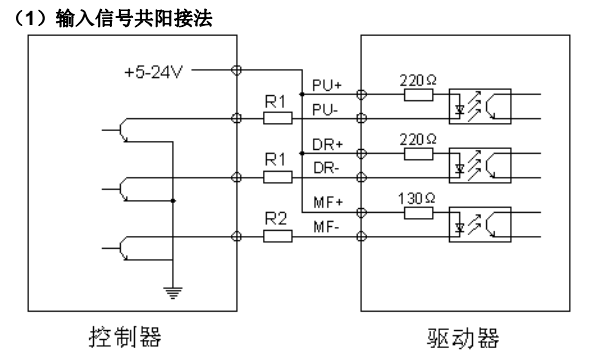

驱动器接控制器

:

每个接口的释义（MF就是ENA）：

一般情况下建议悬空ENA

此种接法适合24v公共端的plc和单片机控制器，接好线后可以使用控制器控制驱动器，驱动电机来实现电转动，驱动器不报警切运行正常，就可以了

  2.接好线驱动器报警

接好线后通电驱动报警，电机运行有噪音，多数是接线没接好，导致线头连接处虚接或是没有按照以上的接线方法，驱动器检测接线不对应后输出报警。

  3.运行正常但是没有方向

   第一种情况，先确认驱动器是双脉冲模式还是单脉冲模式。（一般没有特殊要求，出厂时驱动器都是单脉冲模式）。双脉冲模式DR需要接脉冲信号才可以反向旋转，怎么确认双/单脉冲，可以通过 PC端软件，用软件修改信号接受方式

 第二种情况，电机线虚接，导致驱动器检测错误，电机只能一个方向运动。

 第三种情况，控制器无输出方向信号，导致驱动器接受不到，电机没有反转。这种请款可以用一个直流5v电源，电源+接DR+ 电源-接DR-，电源导通电机一个方向，不导通一个方向。

4.正常运行一段时间后驱动器报警

    这种情况多半是环境温度高，通风散热不好，导致驱动器内部温度过高报警，遇到这种情况先让驱动器歇息歇息，等温度降下来后，加强散热方式，驱动器的工作环境温度保持在60℃以下，电机正常温度在80℃以下，安装驱动时采用直立侧面安装，使散热器表面形成较强的空气对流；必要靠近驱动器安装散热风扇，强制散热，保持驱动器在可靠的工作温度范围内工作。
