很多人在初次拿到DY-IS步进电机控制器的时候都会有些无从下手,为了让广大朋友能更好的理解运用这款北京时代超群的DY-IS步进电机控制器,下面我们来图文并茂的介绍一个动作要求该如何来实现。 ![QQ截图20170707141408.jpg QQ截图20170707141408.jpg](/ueditor/asp/upload/image/20170707/14994099457337706.jpg)

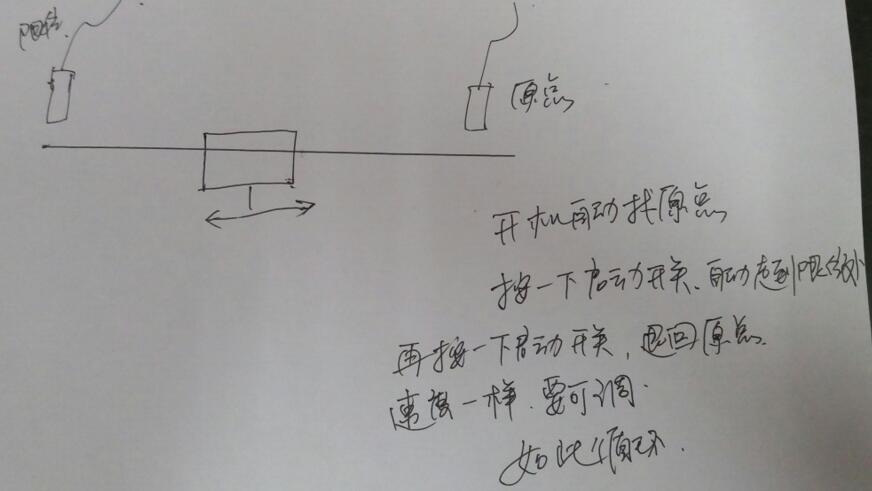

******************************************************** 动作要求:开机按启动寻找机械原点 等待输入1信号 电机运行到限位处(如图所示) 等待输入2信号 电机退回原点处 (如图所示) 要求速度可任意设定 ******************************************************** 进入参数设置 将 nA设置为03 操作A信号放置原点 ; nB设置为07 操作B信号放置限位点。 程序示例: 00 SPEED 1000 (全局速度 设置) 01 G_LEN 9999999 02 JUMP 00 03 J_BIT 05 1 0 ( 按输入1 走到限位点) 04 JUMP 03 05 G_LEN 9999999 06 JUMP 05 07 J_BIT 09 1 0 ( 按输入2 走到原点) 08 JUMP 07 09 G_LEN 9999999 10 JUMP 09 ![QQ截图20170707142343.jpg QQ截图20170707142343.jpg](/ueditor/asp/upload/image/20170707/14994100042909116.jpg)
