经常会有客户问需要导轨滑台带动物体运行怎么选择电机，今天给大家介绍一下，首先选择电机要确定导轨滑台的负载和导轨实际移动的速度。然后要了解，步进电机转速越高扭矩越小的特性，选择合适的电机和配套的驱动。再根据客户具体先实现的运动轨迹，来选择合适的控制器。

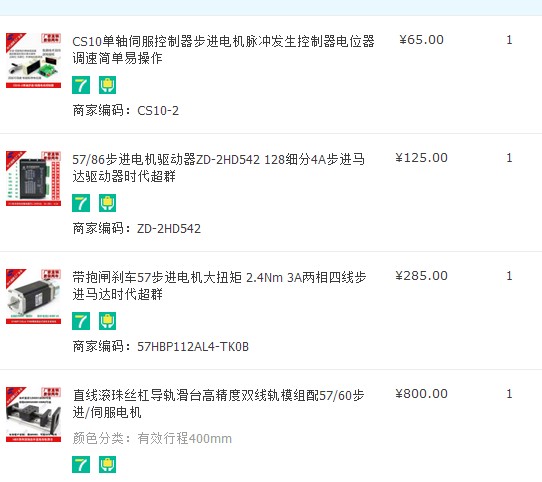

上图组合中的导轨为80型材时代超群HBX系列双线型滑台导轨滑块为50mm*80mm，水平****载重100KG，垂直载重50KG,定位精度0.03MM，可以做到有效行程2米以内。规格：1204、1605、1610 1605是指滚珠丝杠直径16，05是指螺距，螺距就是电机360度（也就是一圈）走的毫米
57HBP112AL4-TK0B两相混合式步进电机 步距角1.8°，扭矩2.4N.m，电流3A，机身高112MM，轴径Φ8MM，D轴，出轴长22mm，可配刹车。搭配精密星星减速机。广泛适用范围于激光、医疗、纺织、安防等行业。 步进电机使用刹车的条件。 1.使用环境不稳定 2.经常的突然断电，可使电机，断电后，立即停止工作。效率高，避免的损失。
ZD-2HD542是我公司采用自主研发的高性价比的细分驱动器，特别适合大批量低成本用途，同时具有优越的性能。由于采用了三态控制技术，比市面上大多数驱动器的电机噪音和电机发热均有明显改善。此驱动器的细分多达十五种，SW4 可设置静止半流，极大地减小了电机发热。具有更宽的电流和电压。电机发热和噪音也明显改善，高速性能也较大提升，驱动器的尺寸也较小，和市面上的驱动器相比，****竞争力和吸引力。 ZD-2HD542两相步进电机驱动器低价格，高速力矩大;供电电压可达50V;输出电流峰值可达4.2A（均值3.0A）;三态电流控制技术电机发热低;静止电流自动减半0.4S 减小为60%;可驱动4，6，8 线两相步进电机;光隔离差分信号输入，脉冲****响应频率****可达200KHz;细分精度128可选;外形尺寸小巧;电流设定方便，八档可选;4 位拨码，共15 档细分;具有过压、短路等保护功能；双极恒流PWM 驱动输出。
配套控制器CS10-2可外接电位器并且转接板自带电位器 正限位 负限位 限位 实时显示频率 限位模式切换 送 自带升降速 控制器面板也可以随时微调速度 下面以CS10-2为例给大家介绍一下此款控制器接线的主意事项
首先注意：汇接版接电源的+ -方向一定不能反，因为一旦接反，哪怕只是瞬间的，控制器都会被烧坏 其次要注意，控制器汇接版链接显示器的排线，红线已定要在排线的最左侧，不要随意查吧排线与控制器的接口处 另外，控制器的OPTO为控制器的公共端，接驱动器的方向正和脉冲正，CP接驱动器的脉冲负，DR接驱动器的方向- 再次，关于控制器限位的使用，COM-与限位IN1，IN2配合使用。
