简析直线滑台模组的结构特点(ZC)



完整的直线滑台模组,是由滑台部分和传动装置制动器等其他附属部分组成。直线滑台模组的自动工作循环是靠安装在滑座后面的运动装置来驱动的。滑台的工作进给是由工作电动机经过皮带或丝杆来实现的。根据传动类型不同分为同步带型和丝杆型:


同步带型:

同步带型的工作原理是:皮带安装在直线模组两侧的传动轴上,其中作为动力输入轴,在皮带上固定一块用于增加设备工件的滑块。当有输入时,通过带动皮带而使滑块运动。

通常同步带型直线模组经过特定的设计,在其一侧可以控制皮带运动的松紧,方便设备在生产过程中的调试。

同步带型直线模组可以根据不同的负载需要选择增加刚性导轨来提高直线模组的刚性。不同规格的直线模组,负载上限不同。同步带型直线模组的精度取决于其中的皮带质量和组合中的加工过程,动力输入的控制对其精度同时会产生影响。


丝杆型:

滚珠丝杆是将回转运动转化为直线运动,或将直线运动转化为回转运动的理想的产品。滚珠丝杠由螺杆、螺母和滚珠组成。它的功能是将旋转运动转化成直线运动,这是滚珠螺丝的进一步延伸和发展,这项发展的重要意义就是将轴承从滚动动作变成滑动动作。由于具有很小的摩擦阻力,滚珠丝杠被广泛应用于各种工业设备和精密仪器。可在高负载的情况下实现高精度的直线运动.


产品推荐:

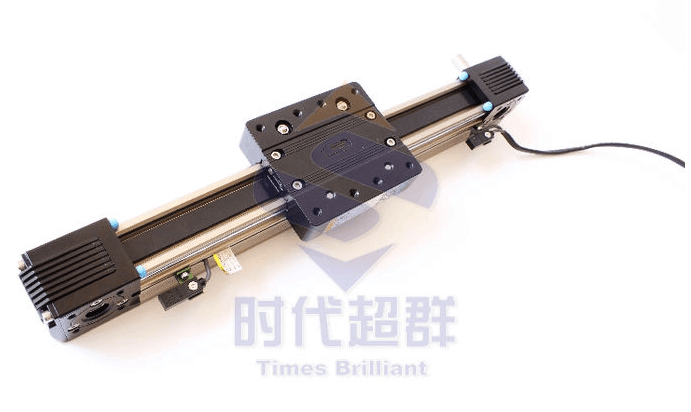

DS45M100系列密封型同步带


型材强度增加,但是截面更小,同时滑块内部的同步轮尺寸加大,并且由原来的半封闭结构改为全封闭结构,防尘效果增加。更加适合摄影行业、自动化行业等领域。

  我公司的导轨滑台可根据客户要求定做,我们做的不仅在产品上有突出的表现,我们还在产品使用的问题提供非常好的服务,为客户解决一切使用产品上的疑难,让客户更放心的使用我们的产品。


产品参数:
导轨规格:45*45mm
导轨材质:铝合金+轴承钢
滑块材质:铸铝+4轴承U槽轮(直径25mm),全封闭防尘免维护结构
长度:4米以内任意尺寸
直度/扭拧度: <=0.03/300mm
每米重复定位精度:0.1mm
最大扭矩:50N.m
最大速度:15m/s
最大容许动量:25kg.m/s
水平最大承载力:1000N
垂直最大承载力(提升力):500N
导轨材质:铝合金+轴承钢
导程(同步轮周长):100mm(电机转动一圈滑块移动距离)
同步带规格:聚氨酯钢线HTD5m,宽度25mm
同步带轮齿数:25齿
颜色:哑香槟色



联系人:李先生    电话:18010107283    QQ号码:2223199877
