选择线性模组需要进行综合考虑六大因素(LP)




线性模组广泛应用在自动化工业领域中,它在不同自动化工业领域发展当中,相对而言分化较大。那么在选择线性模组的时候要综合考虑各种因素,以下就是需要考核的几大因素。

1、抗振性与稳定性:稳定性是指在给定的运转条件下不出现自激振动的性能;而抗振性则是指模组副接受受迫振动和冲击的能力。

2、刚度对于精密机械与仪器尤为重要。模组变形包括导轨本体变形导轨副接触变形,导轨抵抗受力变形的能力。变形将影响构件之间的相对位置和导向精度。两者均应考虑。

3、运动灵敏度和定位精度直线导轨运动灵敏度是指运动构件能实现的最小行程;定位精度是指运动构件能按要求停止在指定位置的能力。运动灵敏度和定位精度与导轨类型、摩擦特性、运动速度、传动刚度、运动构件质量等因素有关。

4、精度坚持性:是指工作过程中保持原有几何精度的能力。模组的精度坚持性主要取决于导轨的耐磨性极其尺寸稳定性。耐磨性与导轨副的资料匹配、受力、加工精度、润滑方式和防护装置的性能的因素有关。导轨及其支承件内的剩余应力也会影响导轨的精度坚持性。

5、导向精度以及模组和支承件的热变形等。导向精度是指运动构件沿导轨导面运动时其运动轨迹的准确水平。影响导向精度的主要因素有导轨承导面的几何精度、导轨的结构类型、导轨副的接触精度、外表粗糙度、导轨和支承件的刚度、导轨副的油膜厚度及油膜刚度。直线运动导轨的几何精度一般包括:垂直平面和水平平面内的直线度;两条导轨面间的平行度。导轨几何精度可以用导轨全长上的误差或单位长度上的误差表示。

6、运动平稳性模组运动平稳性是指导轨在低速运动或微量移动时不出现爬行现象的性能。平稳性与导轨的结构、导轨副材料的匹配、润滑状况、润滑剂性质及导轨运动之传动系统的刚度等因素有关。


图为时代超群CTX系列滚珠丝杆线性导轨


CTX系列导轨有以下几个特点:

1、四方向等载受负荷力

导轨滚动体设计为特殊的压力角,决定其径向,反径向和水平方向可承受等额载荷

2、高刚性,高负荷

导轨采用特殊的四列圆弧沟槽设计,增大了接触面积,相对两面列式沟槽承受载荷能力,接触刚度和系统刚度都大有提高。

3、高精度

导轨采用高精度特性专机多面同时磨削,激光检测等先
进手段,易于保证导轨的制造精度。

4、平滑,低噪,环保无污染

导轨返向器采用特殊的合成树脂制作的返向,导向系统,并拥有特殊的返向系统设计,因而可达到平滑而低噪的直线运动。

5、结构小型化

导轨端面和刚性达到****化设计,端面小而刚性大,因而可实现机床小型化的目的。

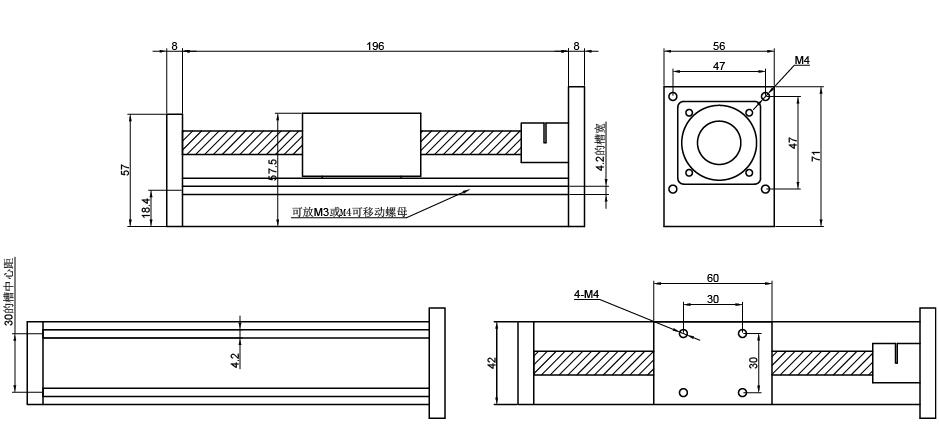

外形/电气原理图


以上导轨底部型材主要为铝合金型材,定位精度可以达到0.01MM,最大可达到80KG,可配42、57系列步进电机,注意配步进电机时,速度越快负载能力越小,反之亦然。


联系方式:QQ:467102884  电话:13811070445(刘女士)
