ZM-6610M无刷驱动器配置参数和调试使用软件ZMJ-OS(LP)



调试工具及环境

硬件:

1) 电机驱动器(模块)等;

2)USB-485转换器或232-485转换器。

软件:

1) ZMJ-OS.exe 应用程序。 2) 运行环境:WinXP/Vista/Win7。



通讯参数设置

使用本软件与驱动器通讯前,首先正确配置通讯参数。包括串口号、波特率、校验方式以及从机地址。ZMJ-OS示例程序“通讯设置”分组框如图 所示。



  1. 串口号

运行CH341SER.EXE安装USB-485驱动程序。CH341SER.EXE文件如图所示。


在Windows桌面右击“我的电脑”图标,在弹出的快捷菜单中选择“管理”菜单项,如图 3.3所示。

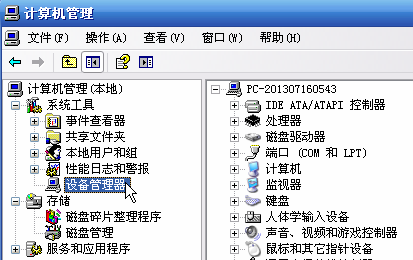

在弹出的“计算机管理”对话框中单击树控件中的“设备管理器”项,如图 3.4所示。

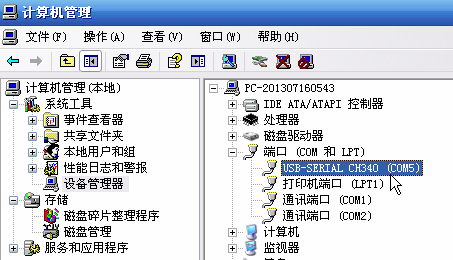

出现USB-SERIALCH340,则需要重新插拔一下USB-485),再查看对应的端口号,如图所示。


波特率和校验方式

主站需要配置波特率,默认选择“9600”;主站波特率需要与从站(驱动器)的波特率一致;若重新配置了从站波特率(“系统参数配置”里的波特率),则主站波特率需要做相应的调整,使其保持一致。校验选择“偶+1停止”。

从站地址

无论是单站点通讯还是多站点通讯,只要拨码开关的前七位所配置的地址与ZMJ-OS软件上的7位从站地址相匹配,就表示该模块被选中(驱动器的第8位拨码开关为ON 才能通过485通信来控制。

图的从机地址复选框中,打钩为ON,不打钩为OFF;

图的侧拨拨码开关拨到上方为OFF,拨到下方为ON;

图的直拨拨码开关拨到上方为ON,拨到下方为OFF)。

拨码开关1-7 位分别配置为:ON-OFF-ON-OFF-OFF-OFF-OFF-ON。
