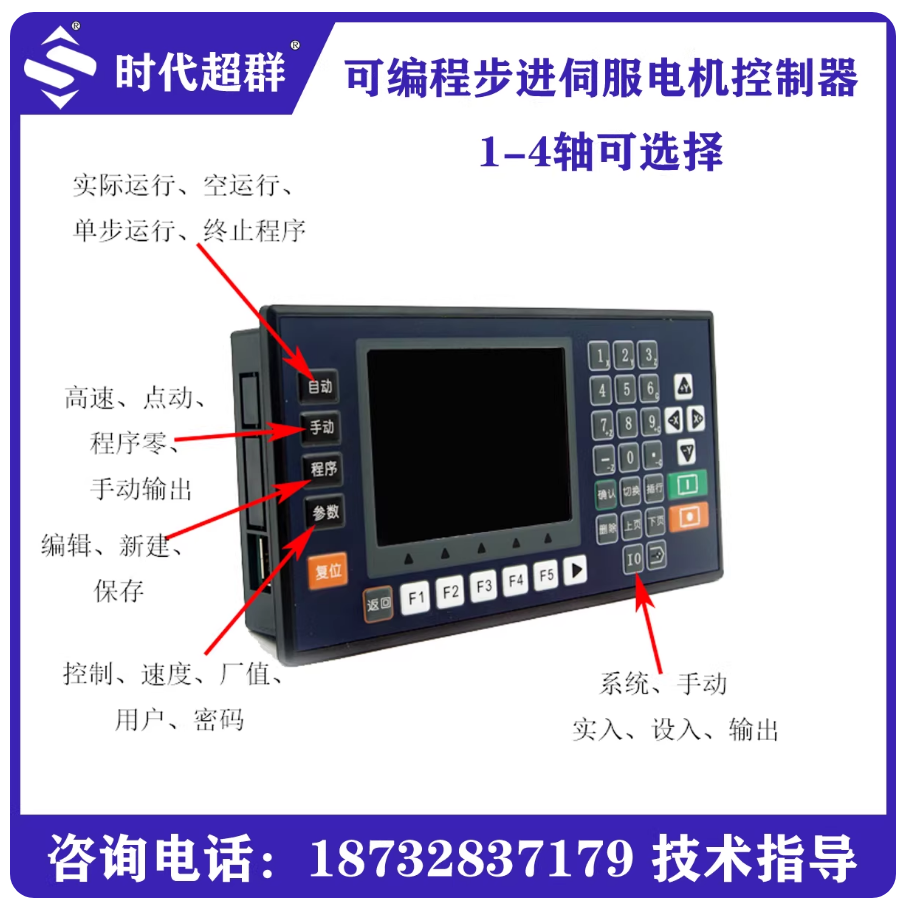

CM40L是1–4轴步进/伺服运动控制器（时代超群），中文指令、离线编程、示教+代码双模式，适合焊接、切割、机械臂、分度等自动化场景。下面给你完整编程方法与示例。

一、基础信息

- 轴数：1/2/3/4轴（X/Y/Z/U）

- 供电：24V DC

- 编程方式：面板中文指令编程 + 示教编程 + 上位机

- 核心指令：直线/相对/圆弧插补、IO控制、延时、循环、跳转、结束

- 程序容量：最多480行

- 默认密码：操作123456；组态12345609

二、两种编程方式（最常用）

1️⃣ 示教编程（新手****，不用记指令）

1. 进入手动→按示教

2. 选指令：F1切换（快速/直线/相对/顺圆IJ/逆圆IJ）

3. 移动轴到目标位→按确认记录该行

4. 下页→编下一行，直到加结束

5. 程序→编辑→修改参数→保存命名

2️⃣ 面板指令编程（精准控制）

1. 按程序→新建/编辑程序

2. 行号n001开始，选指令→填参数

3. 常用操作：

- 指令上/下翻：切换运动/IO/延时等

- 插入/删除行：调整流程

- 保存：返回→输入文件名→确认

三、核心指令与参数（必记）

运动类（焊接/机械臂常用）

- 直线运动（****）：X Y Z U 坐标 + F速度

- 相对运动：X+50 Y-30（增量）+ F速度

- 快速运动：G00，快速定位

- 顺圆/逆圆IJ：圆弧插补（焊接轨迹）

- 暂停：等待到位再执行下一行

IO与逻辑类

- 输出：Y0–Y7 通/断（控制焊枪、气缸）

- 输入判断：X0–X15 触发条件

- 延时：T=0.5（秒）

- 循环：LOOP n 重复n次

- 跳转：GOTO n005

- 结束：END（必须最后一行）

 四、编程步骤（完整流程）

 1. 硬件准备

- 接线：24V、脉冲/方向、限位/原点、IO、编码器

- 参数设置：轴数、脉冲当量、速度、加速度、限位保护

2. 回零（必须）

- 手动→回零→各轴找原点，建立坐标系

3. 编写程序（示例：焊接单段直线）

plaintext

n001 快速运动 X0 Y0 Z0 F3000  // 快速到起点

n002 直线运动 X100 Y50 Z0 F800  // 焊接直线（F=焊接速度）

n003 输出 Y0 通                // 打开焊枪

n004 延时 T=0.2                // 预热

n005 直线运动 X200 Y50 Z0 F500  // 焊接进给

n006 输出 Y0 断                // 关焊枪

n007 快速运动 X0 Y0 Z0 F3000  // 回原点

n008 结束                     // 程序结束

4. 调试与运行

- 单步执行：检查每步是否正确

- 自动运行：程序→自动→启动

- 异常：急停→检查限位/参数/接线

五、焊接机械臂常用技巧

- 速度分段：起弧慢（F300）、焊接稳（F500）、收弧快

- IO联动：Y0=焊枪使能、Y1=送丝、Y2=保护气

- 圆弧焊接：用顺圆IJ/逆圆IJ做圆弧焊缝

- 循环批量：LOOP 10 重复焊接10个工件

- 外部触发：设X0为启动，脚踏/按钮触发运行

六、常见问题

- 不动：检查24V、脉冲方向、限位、参数、使能

- 位置不准：回零、脉冲当量、机械间隙、加速度

- 焊接不稳：速度F、IO时序、延时T、焊枪高度

七、一句话总结

CM40L用示教快速上手、指令精准控制，运动+IO+逻辑一体，非常适合焊接机械臂的离线编程与现场调试。
