今天我们来看无刷转速表5166，我们如何调参数可以显示电机的实时转速

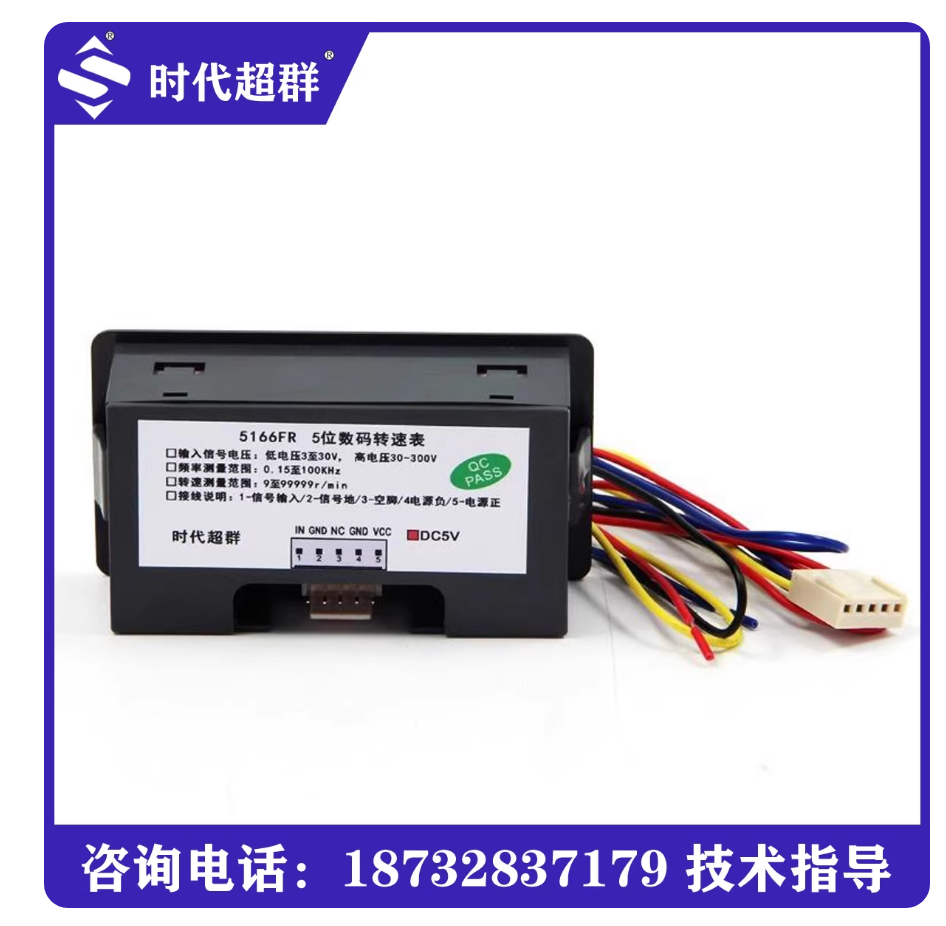

首先我们拿到转速表的时候，一定要看转速表的后盖没确定下转速表是5V还是24V的，这个关系都我们的转速表如何接线的问题，如果接错则会烧转速表

那后续我们需要吧转速表拆开

拆开之后我们可以看到转速表的后面有两个拨码，一左一右

转速频率显示切换(当外接高电压信号时此操作需断开信号):打开后盖，按下“S2”键，“0”为频率显示加滤波，“1”为转速显示加滤波，“2”为频率显示无滤波，“3”为转速显示无滤波，按下“S1’键切换。无退出键，等待10秒钟自动返回测量状态，或断电重启返回测量状态。

2、分频值设定(当外接高电压信号时此操作需断开信号):

打开后盖，按下“S1”键，进入分频值设定界面，进入界面后“S1”键为移位键，“S2”键为数值加键，分频值必须设定在1-99999或者0.0001-9.9999数字内，其它值无效，通过“S1”和“S2”设定好所需分频值后，等待10秒钟自动返回测量状态，或断电重启返回测量状态分频概念:即齿轮一转所取的信号数
