伺服电机的定位原理核心是闭环反馈控制，通过 “指令 - 反馈 - 比较 - 调整” 的动态循环，实现对电机转子位置的精确控制。其关键在于实时检测电机实际位置，并与目标位置对比，通过持续修正驱动信号消除偏差，最终使电机稳定在目标位置。

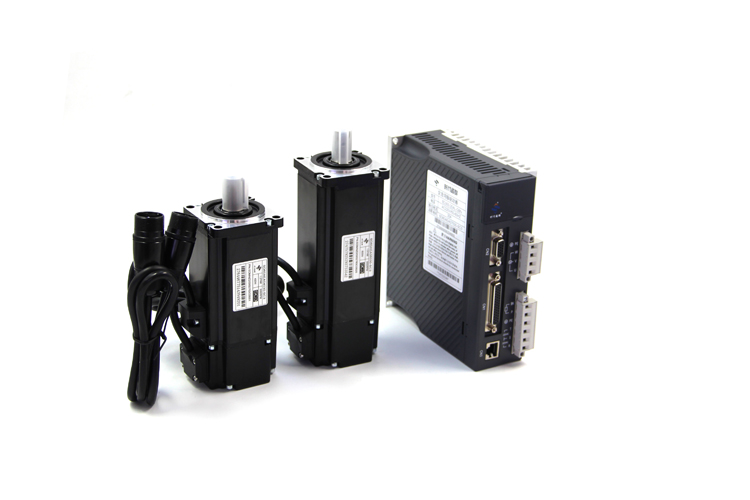

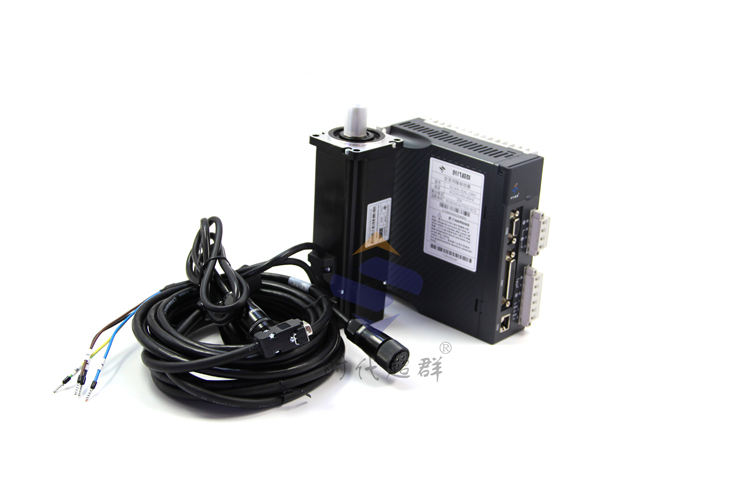

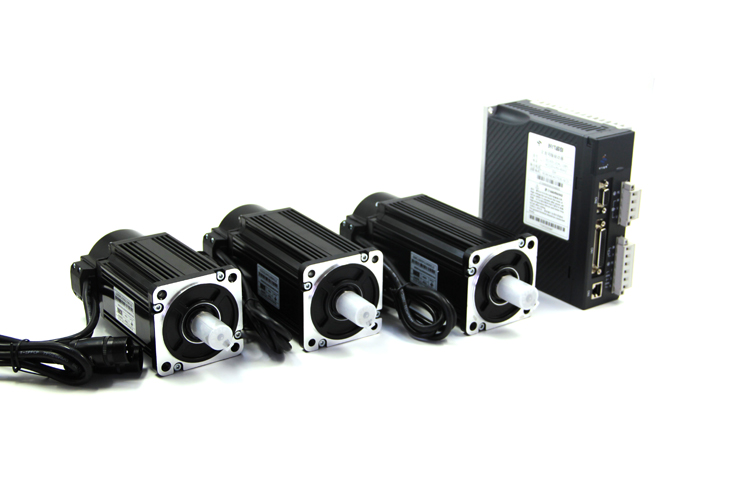

一、定位系统的核心组成伺服电机的定位功能依赖于 “电机本体 + 伺服驱动器 + 反馈装置 + 上位控制器” 的协同工作，各部分作用如下：
电机本体：执行机构，将电能转化为机械能（旋转或直线运动），通常为永磁同步电机（主流）或直流伺服电机。 伺服驱动器：核心控制单元，接收上位指令、处理反馈信号、计算偏差并输出驱动电流，控制电机运行。 反馈装置：实时检测电机实际位置 / 速度，最常用的是编码器（如增量式编码器），部分场景也用光栅尺、磁栅等。 上位控制器：发出目标位置指令（如 PLC、运动控制器、单片机），指令形式通常为脉冲数、模拟量或数字信号（如 Modbus）。
二、定位原理的关键环节伺服电机的定位过程是一个 “动态修正” 的闭环控制过程，可拆解为以下 4 个核心步骤： 1. 目标指令输入上位控制器根据需求，向伺服驱动器发送目标位置指令。指令形式由通信方式决定：
脉冲指令：最常用，例如 “1000 个脉冲” 对应电机需转动的角度（如编码器每转 10000 脉冲，1000 脉冲即对应 36°）； 模拟量指令：通过 0-10V 电压或 4-20mA 电流对应位置范围（如 0V 对应 0°，10V 对应 360°）； 数字指令：通过总线（如 EtherCAT、CANopen）直接发送位置数据（如 “目标位置 = 5000°”）。
2. 实际位置反馈电机运行时，反馈装置（编码器）实时检测转子的实际位置，并将位置信号转换为电信号（如脉冲、二进制编码）反馈给伺服驱动器。
以编码器为例： 增量式编码器：每转动一定角度输出固定脉冲（如每转 10000 脉冲），通过累计脉冲数计算相对位置（需配合原点校准）； 3. 偏差计算与控制算法伺服驱动器接收 “目标位置指令” 和 “实际位置反馈” 后，通过内部控制电路（通常为数字信号处理器 DSP）计算两者的位置偏差（偏差 = 目标位置 - 实际位置）。
为快速、稳定地消除偏差，驱动器会采用PID 控制算法（比例 - 积分 - 微分控制）：
比例（P）：根据偏差大小直接输出控制量（偏差越大，输出越强），快速响应偏差； 积分（I）：累计历史偏差，消除静态误差（如摩擦导致的微小残留偏差）； 微分（D）：根据偏差变化速度提前调整，避免超调（如电机冲到目标位置后反弹）。 4. 驱动调整与定位完成驱动器根据偏差计算结果，输出相应的电压 / 电流信号驱动电机转动：
当偏差较大时，输出大电流，电机快速加速，缩小偏差； 当偏差较小时，输出小电流，电机减速，避免超调； 当偏差为 0（实际位置 = 目标位置）时，输出电流为 0（或维持微小力矩防漂移），电机停止，完成定位。 三、定位精度的关键影响因素反馈装置分辨率：编码器每转脉冲数越高（如 2500 线、10000 线），位置检测越精细，定位精度越高（例如 10000 线编码器，每脉冲对应 0.036°）； 控制算法优化：PID 参数整定是否合理（如响应速度与稳定性的平衡），高端驱动器会加入前馈控制、模糊控制等优化动态性能； 电机特性：电机的转动惯量、力矩输出能力是否匹配负载，避免因负载过大导致 “拖不动” 或定位滞后； 机械传动：若电机通过齿轮、丝杠等机构带动负载，机械间隙（如齿轮咬合间隙）会直接影响最终定位精度，需配合消隙设计。
总结伺服电机的定位本质是 “闭环反馈下的偏差修正过程”：通过实时对比目标位置与实际位置，利用控制算法持续调整电机输出，直至偏差为零。这一过程区别于步进电机的 “开环盲走”，因此能实现更高的定位精度（通常可达 ±0.01° 甚至更高），广泛应用于数控机床、机器人、精密自动化设备等场景。 王工（13137008229）
|
