以下是关于时代超群步进电机驱动器DM542的详细介绍：

特点 1. 供电范围宽：可在直流18-50V电压下工作，建议采用24V-48V直流供电，以避免电网波动超过驱动器电压工作范围。 2. 输出电流大：连续输出电流典型值为3A，峰值可达4.2A，能够满足多种步进电机的驱动需求。

3. 细分精度高：具有十五种细分选择，细分精度可在2、4、5、8、10、16、20、25、32、40、50、64、100、125、128中选取，可有效提高控制精度，减少电机振动和转矩脉动。 4. 控制技术先进：采用三态控制技术和交流伺服驱动器的电流环进行细分控制，电机的转矩波动很小，低速运行平稳，几乎无振动和噪音，高速时力矩也明显高于其他二相驱动器。

5. 信号输入输出：光电隔离信号输入/输出，抗干扰能力强，脉冲响应频率可达200KHz，支持差分信号输入，可有效抑制干扰和提高稳定性。

6. 保护功能完善：具有过压、欠压、过流、相间短路、电机线圈匝间短路等保护功能，当输入电压高于58V时，驱动器启动保护电路，电源指示灯变红。 7. 自动半流功能：SW4可设置静止半流，马达停止时电流自动减为60%或90%，极大地减小了电机发热，提高了驱动器和电机的可靠性。 8. 外形尺寸小巧：尺寸为118X75.5X34mm，便于安装和集成到各种设备中。

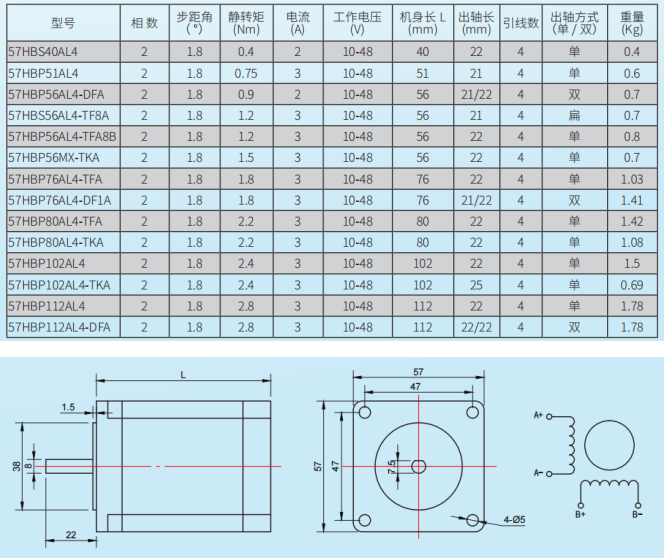

应用领域 雕刻机：高精度的细分功能可使雕刻线条更加细腻，提高雕刻质量，减少振动和噪音，延长设备使用寿命。 数控机床：能够精准控制电机运动，实现高精度的加工，满足不同工件的加工需求，提高加工效率和精度。 包装机械：如自动包装机、贴标机等，可实现物品的精确输送、定位和包装，保证包装质量和生产效率。 医疗设备：例如医疗蠕动泵、医疗器械等，低噪音、高精度的运行有助于医疗操作的准确性和稳定性，为医疗诊断和治疗提供可靠支持。 激光打标机：可以精确控制激光头的运动，实现高精度的打标作业，满足不同材料和工件的打标需求。 接线说明 电源接线：将直流电源的正极连接到驱动器的“+V”端子，负极连接到“-V”端子。注意电源电压应在驱动器的工作电压范围内，且电源的输出电流能力要满足驱动器的要求。 电机接线：对于四线步进电机，可通过将电机的任意两条线接在一起，用手拧电机有阻力，则这两条线是同一相，可接在驱动器的A+、A-端子；另外两条线短接仍然有阻力，则将这两条线接在B+、B-端子。对于六线或八线电机，需根据电机的说明书和驱动器的接线图进行正确连接。 控制信号接线：“PLS/CW+”为步进脉冲信号输入正端或正向步进脉冲信号输入正端，“PLS/CW-”为步进脉冲信号输入负端或正向步进脉冲信号输入负端；“DIR/CCW+”为步进方向信号输入正端或反向步进脉冲信号输入正端，“DIR/CCW-”为步进方向信号输入负端或反向步进脉冲信号输入负端；“ENA+”为脱机使能复位信号输入正端，“ENA-”为脱机使能复位信号输入负端。 拨码开关设置 细分设置：SW5-SW8用于设定细分，当SW4=OFF时，为细分设置模式，通过SW5-SW8的不同组合可选择16档细分中的一种。 电流设置：SW1-SW3用于设定驱动器的工作电流，运行电流为工作有效输出电流，峰值电流=运行电流×1.4。 I/O模式设置：当SW4=ON时，则为I/O模式，此时脉冲口当做输入口1，方向口当做输入口2，可用于输入速度控制信号等。
