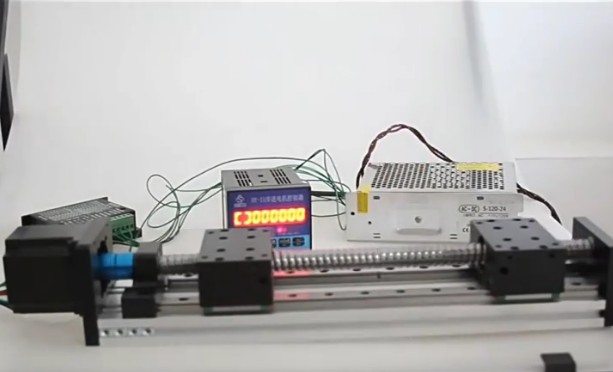

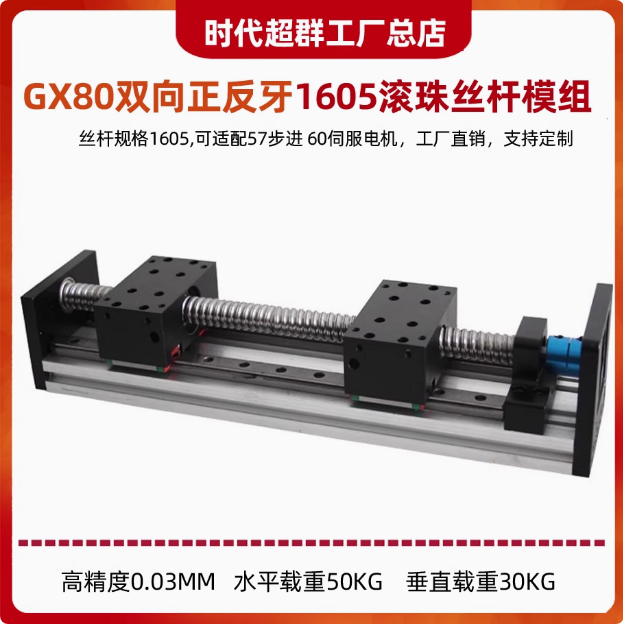

图为80型材宽正反牙滚珠丝杆直线导轨，单边有小形成100MM，水平载重载重50kg，垂直载重30KG，材质铝和轴承钢，丝杆规格1605，既丝杆直径16MM，电机转一圈移动4MM，搭配的时代超群57步进电机57HBP56AL4-TFA及DM542驱动器，才用DY-IS可编程单轴控制器做定长往复运行。

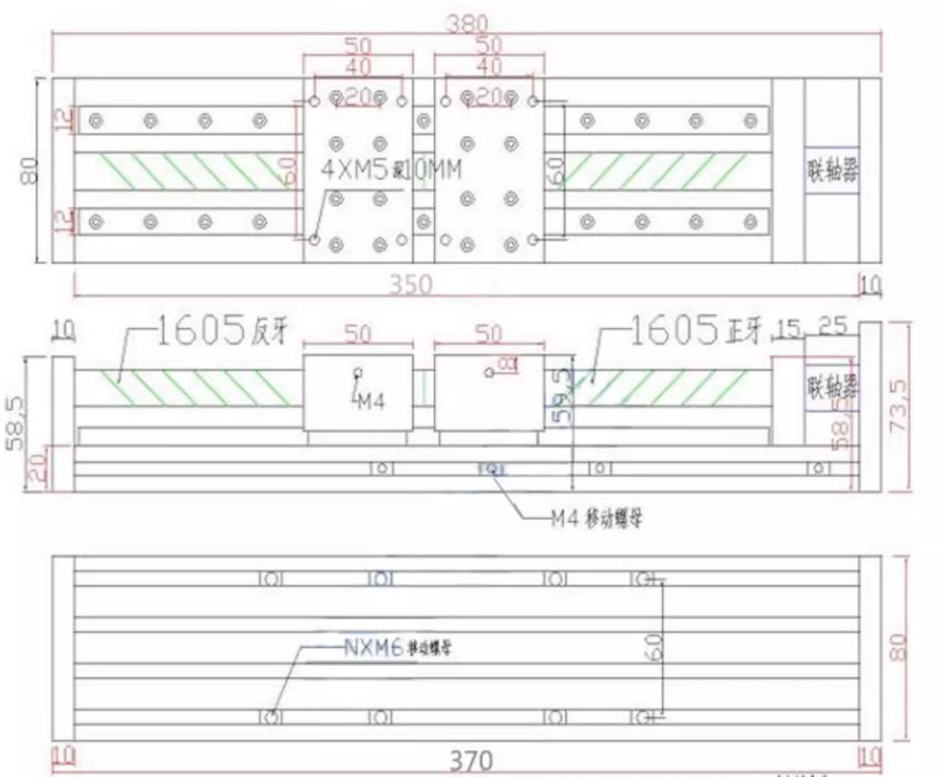

下图是单边有效行程(就是单个滑块能够移动的距离)100mm的示意图，总长=160+单边行程X2+10mm空余数(保护距离)。其他行程比如单边行程200在此尺寸上总长增加200mm(参看下图)。
DY-IS可控制轴数为单轴；可编程（可实现各种复杂运行：定位控制和非定位控制）；****输出频率40KHz，特别适合控制细分驱动器；输出频率分辨率1Hz；编程**** 99 条；8 位数码管显示，手动/自动状态显示、运行/停止、状态显示、步数/计数值/程序显示、编辑程序，参数显示、输入/输出状态显示、CP 脉冲和方向显示；有自动运行功能、手动运行功能、参数设定功能、程序编辑功能、回零点功能：可双向自动回到零点；编程指令共 14 条指令。 联系方式：QQ:467102884 电话：13811070445（刘女士）
