1、面板操作方法

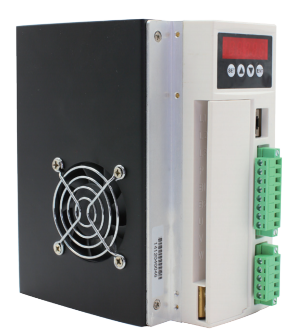

面板上有 4 个按键，分别是“SET”：“设置”，按此键可以进入和退出P1系列的设置菜单。“▲”和“▼”：分别是“加（上）”和“减（下）”，用于选择参数号和调节参数数值。“ENT”：“确认”和“运行”，在设置参数时，此键的作用是用于进入参数数值调整界面和跳位；在试运行模式下，此键用于启动和停止电机运转。

显示说明：共有六位数码管显示“888888”，最右边是第一位，也是****位。

注意：如果试图修改的参数值大于该参数的****允许值，更改将不被允许，按键将无反应。

2、如何更改参数

例如要求：设置内部速度（P1. 1）速度为 1000 转 / 分钟。

操作步骤如下：

1. 上电后，显示“H 0”, 驱动器处于待机状态，按“SET”键，显示“P0. 0”, 按“▲ ▼”键，直到显示“P0. 6”。

2. 按“ENT”键，进入“P0. 6”参数设置界面，显示“ 00000” , 并且最右边的第一位闪烁。

3.按“▲ ▼”键，将参数改为“00001”。(“P0. 6”改为“00001”后本次通电无需再更改，调节其他参数可直接按“ SET ”键显示“P1. 0”再按“▲ ▼”键选择需要更改的参数 )

4. 按“SET”键返回显示“P1. 06”再按“SET”键显示“P1. 0”。

5. 按“▲ ▼”键，直到显示“P1. 1” 。

6. 按“ENT”键，显示“2000”, 并且最右边的第一位闪烁。

7. 按“ENT”键，闪烁位前移，直到第 4 位。

8. 按“▲ ▼”键，改成“ 1000” 。

9. 按“SET”键，显示“P1. 1” ，参数修改完成并自动保存。

10. 再次按“SET”键，回到待机状态，显示“H 0”, 至此参数

修改完成，新的参数生效。

注意：部分参数修改后，要重新上电才能生效。

注意：所有参数在电机运行时不能修改。

注意：如果试图修改的参数值大于该参数允许值，更改将不被允许，按键将无反应。

3、面板控制模式

这种模式可以在完全不依赖外部控制信号的情况下启动电机，对于设备调试和维修时，需要临时启动电机，或者检查电机和驱动系统是否正常等情况时，是十分有用的。

通过设定系统参数 P1.1 设定电机运转的目标转速。设定转速后按下“ENT”键，电机会启动并加速到设定转速。在电机运转过程中，也可以手动调速，方法是长按面板上的“▲”和“▼”键调整转速值
