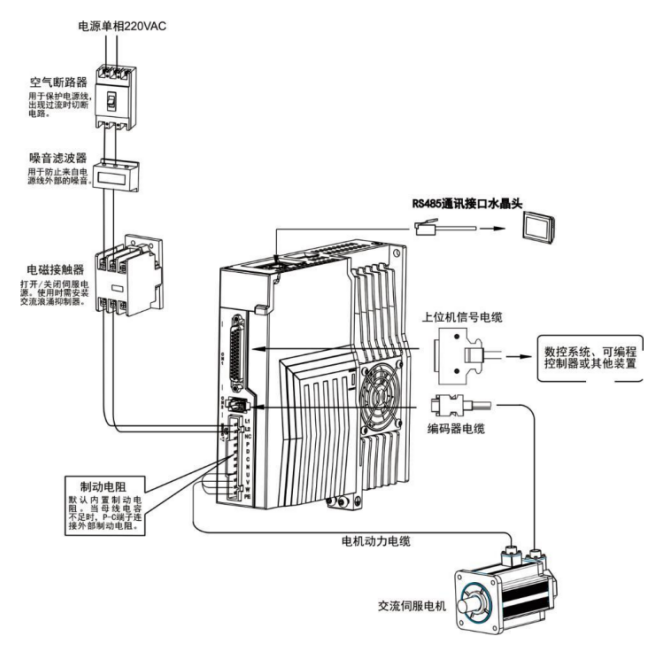

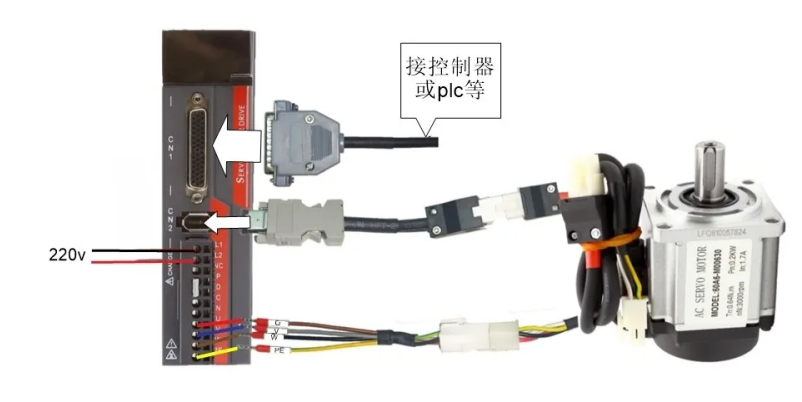

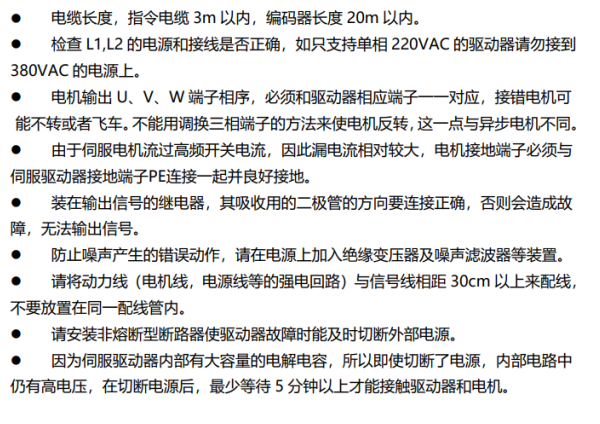

伺服驱动器和电机接线

下面是伺服驱动器和上位机接线方法

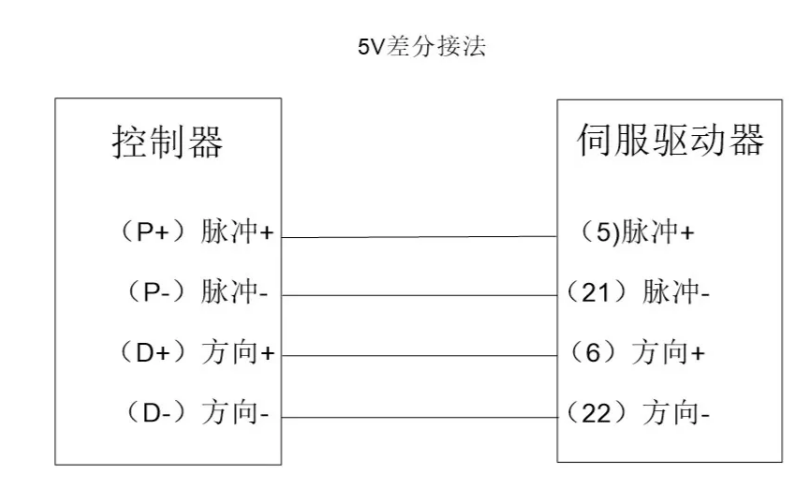

如CM35D,CM40L控制器可以使用5V差分接法，如下图。

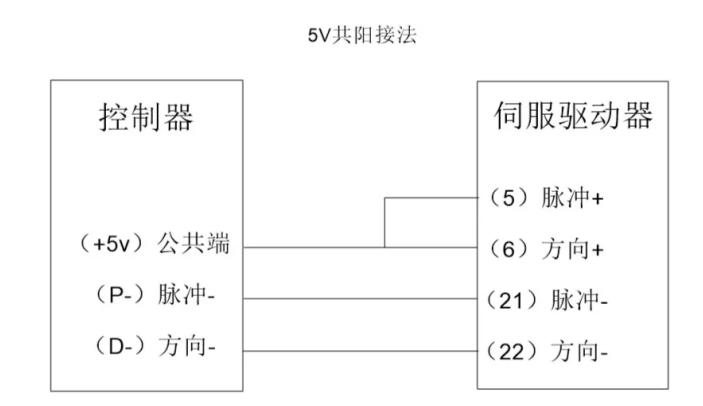

如cs10控制器和一些单片机开发板等可以使用5V共阳接法， 如下图。

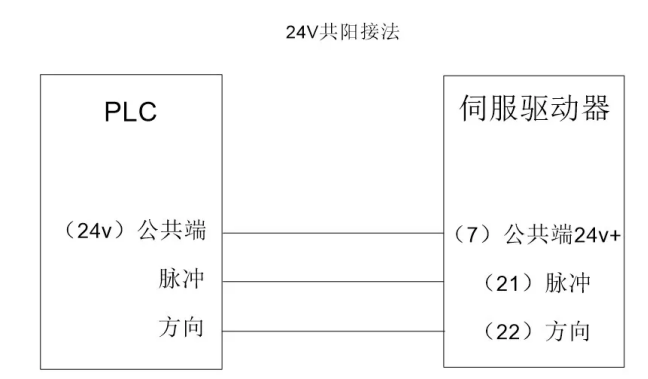

像NPN输出的PLC 比如三菱、信捷、台达等可以使用24V共阳接法， 如下图。

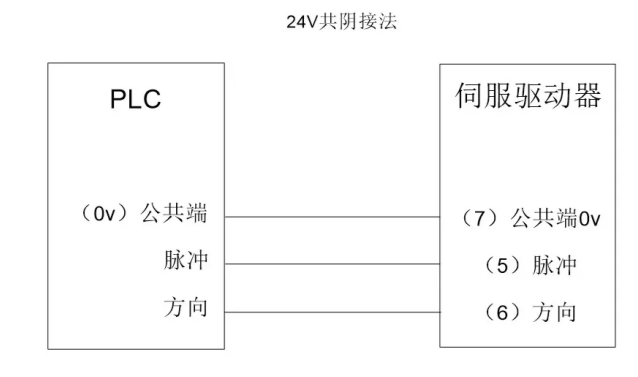

像PNP输出的PLC 比如西门子、合信等可以使用24V共阴接法， 如下图。

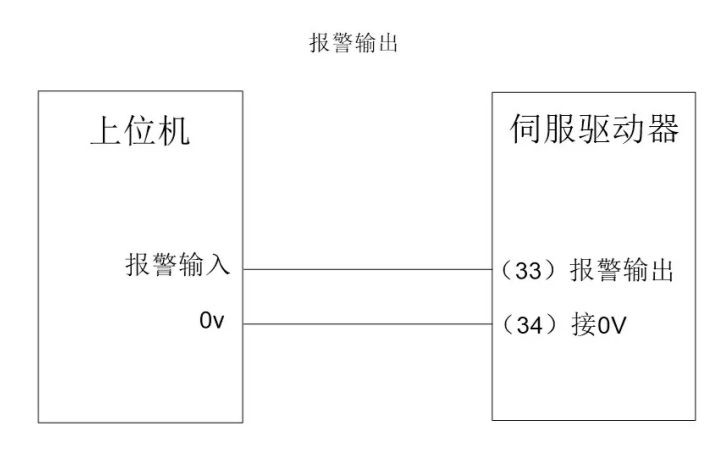

有一些设备需要用到报警输出信号接线方法如下图。

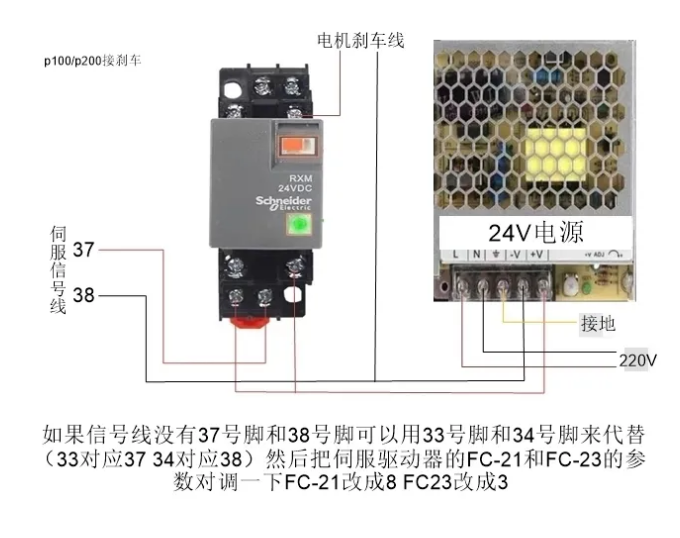

带抱闸的电机刹车接线方法如下图。

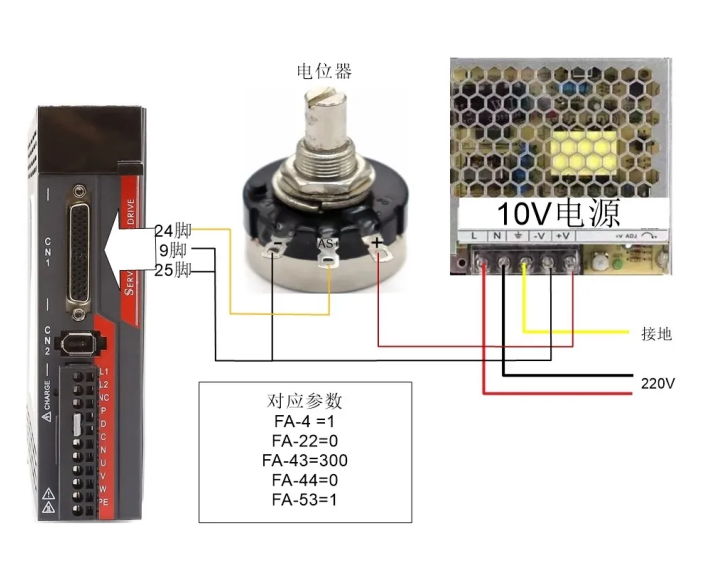

模拟量控制比如电位器控制 接线方法如下图。
