伺服驱动器的工作时序(LHL)
2024年3月28日

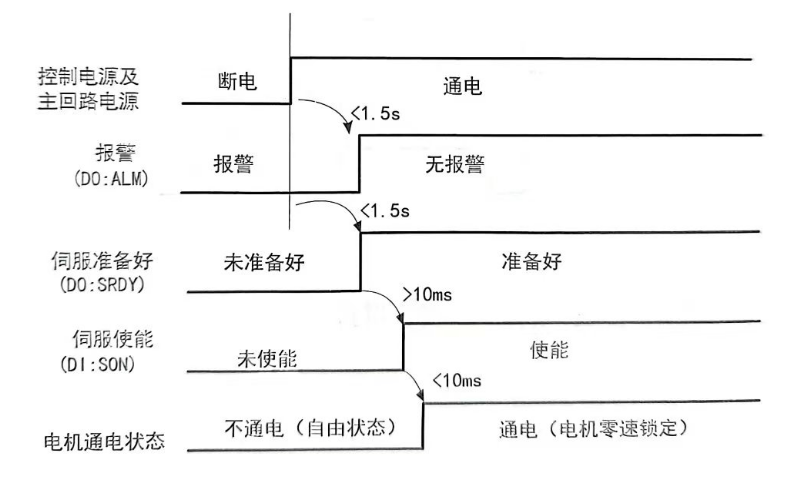

 电源接通时序

主电源接通后,约延时1.5秒,伺服准备好信号(SRDY)ON,此时可以接受伺服使能(SON)信号,检测到伺服使能有效,功率电路开启,电机激励,处于运行状态。检测到伺服使能无效或有报警,功率电路关闭,电机处于自由状态。

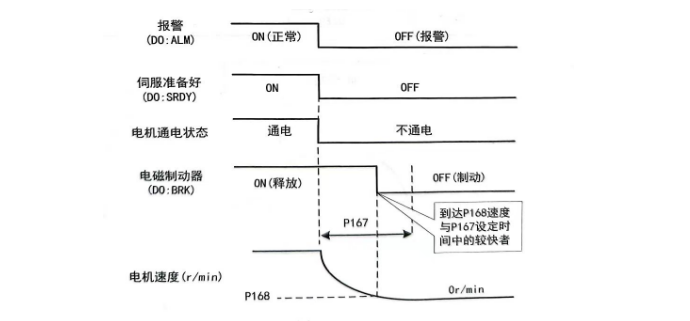

伺服 ON 时报警时序

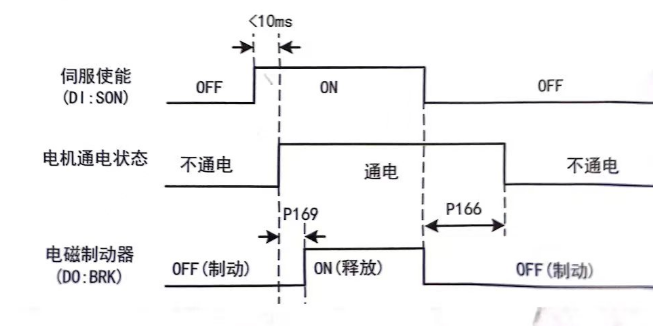

 电机静止时的电磁制动器动作时序

当电机转速低于参数P165时电磁制动器动作时序:

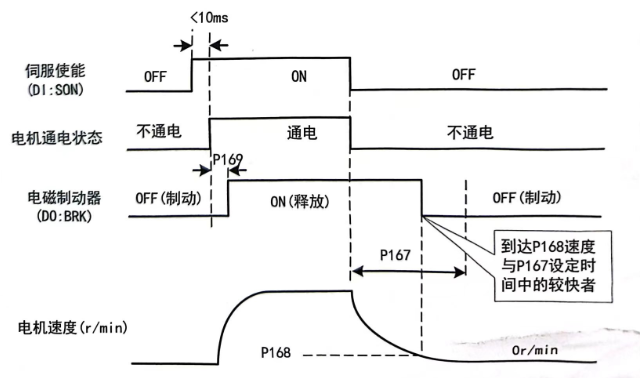

电机运转时的电磁制动器动作时序

当电机转速高于参数P165时电磁制动器动作时序:
