时代超群三相闭环驱动器ZDM-3722如何接线（CZZ）
2024年2月21日

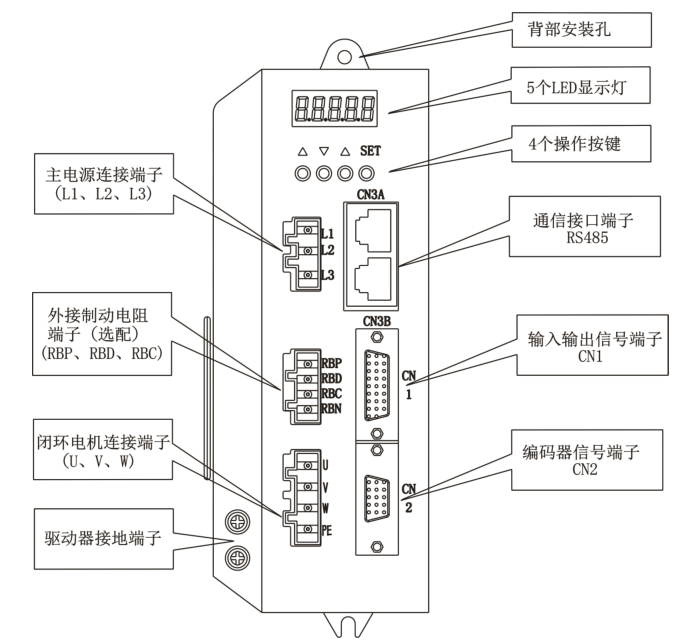

首先看下面板

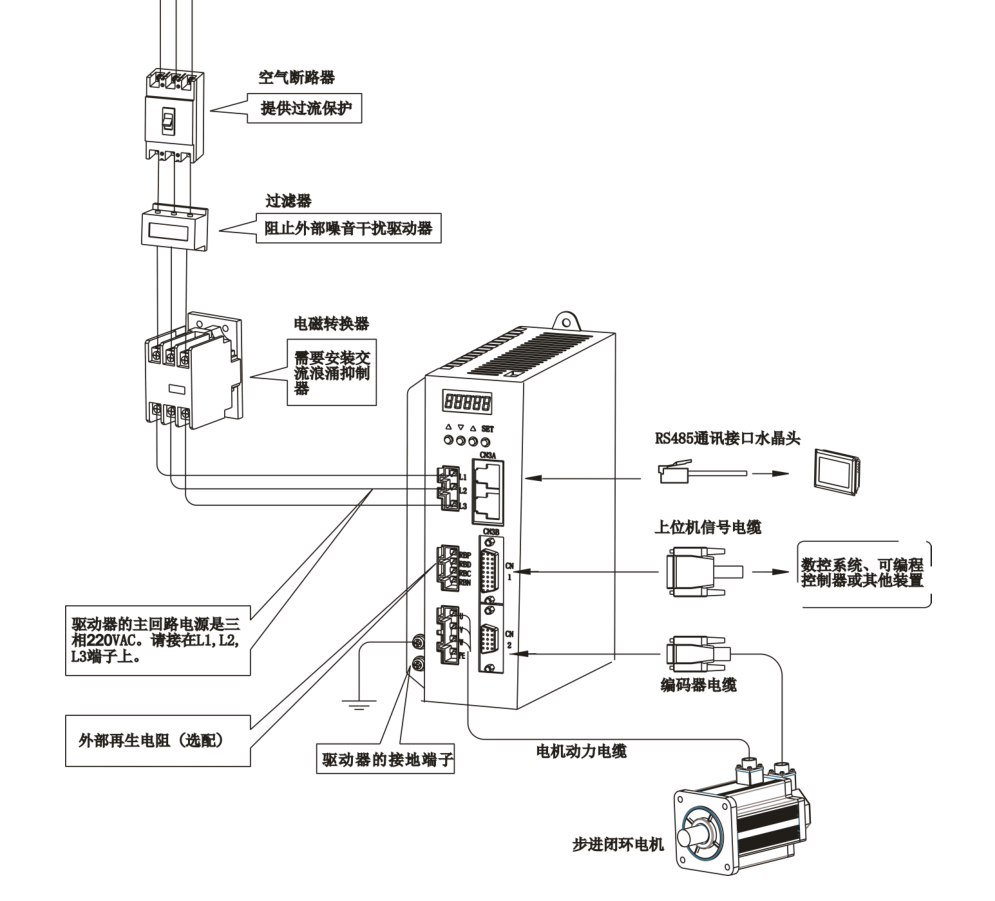

系统接线图

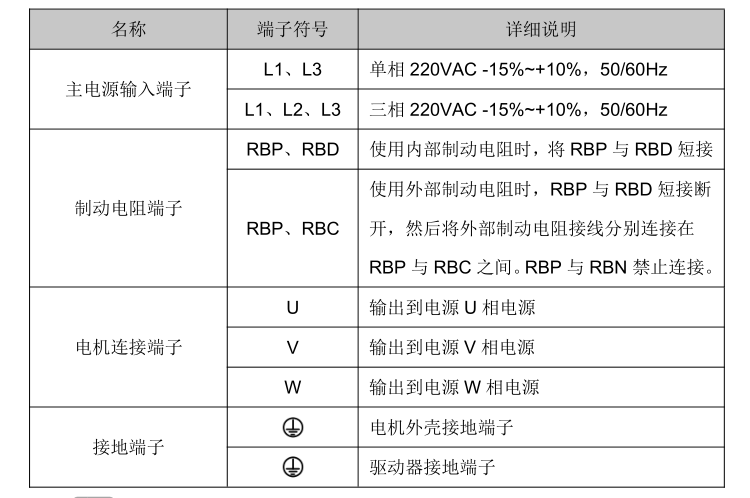

电源如果是三相220V，需要接L1、L2、L3，单相220V的话，需要接L1、L3或L2、L3。

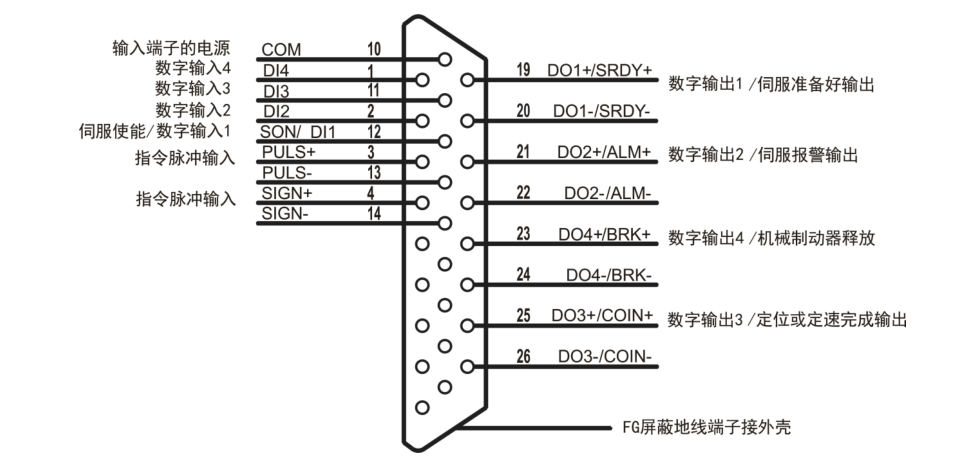

CN1信号端插头的定义如下图



位置模式控制，脉冲信号线接3、13脚，方向信号线接4、14脚。

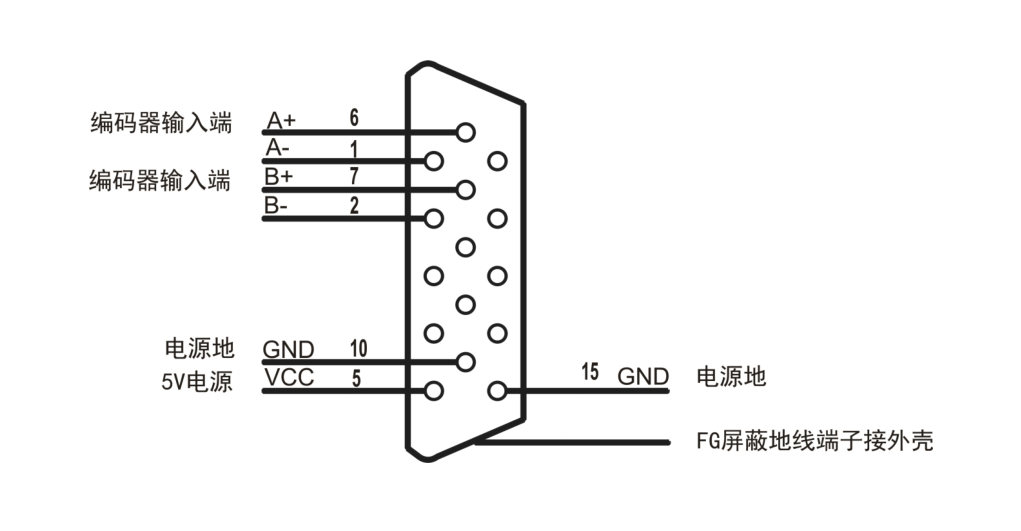

CN2编码器端插头的定义如下图
