p100s驱动器CN3 与 CN4 通讯接口（wgb）

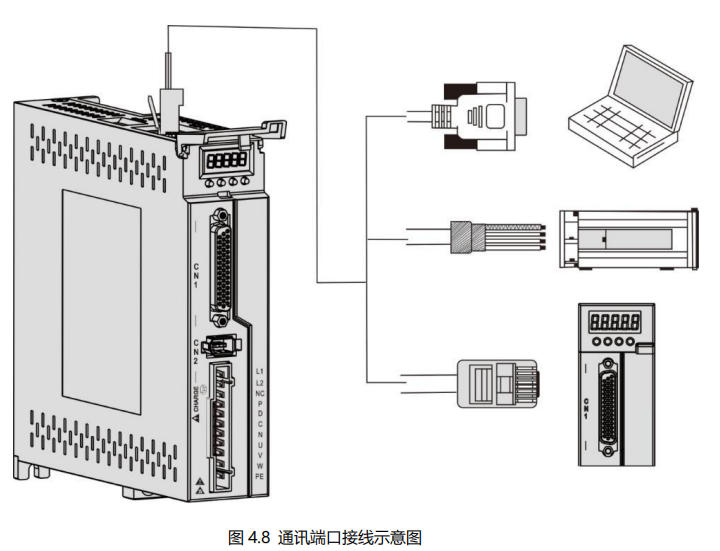

  通讯端口接线示意图

通讯端口引脚定义说明 通过驱动器上的 CN3 和 CN4 端口，可以实现驱动器与 PC、PLC 及驱动器的通信连 接，其中 CN3 和 CN4 的端口引脚定义如下：

注意：

 可以通过专用串口电缆连接 PC 机或上位机控制器，禁止带电插拔。

 建议用双绞线或屏蔽线，线长小于 2 米。

 多机串联时，CN3 接上一级驱动的 CN4，CN4 接下一级驱动的 CN3。

 使用 RS485 总线通讯时，当上位机的 485 信号地与大地（PE）相连时， 请通过合理接地的方式将上位机 PE 端子与驱动器端子相连接，该情况下禁止将上位机 485 信号地连接到驱动器 485 信号地（GND），否则可能损坏驱动 器

485 通讯组网连接说明 1.与PLC的485通讯连接 采用485通讯组网时，驱动器与PLC的连接线缆如下：

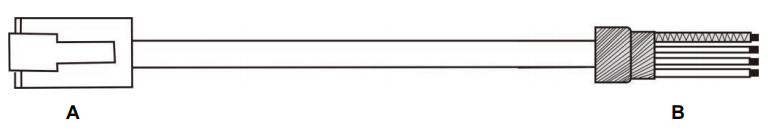

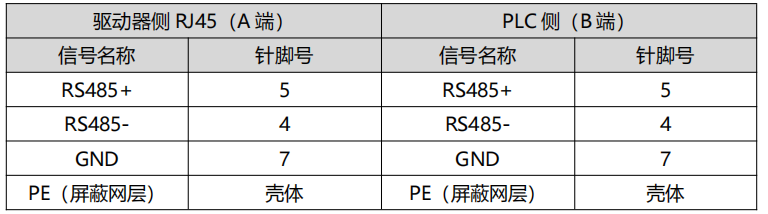

图4.9 伺服驱动器与PLC通讯线缆示意图 表 4-2 伺服驱动器与 PLC 通讯线缆引脚连接关系

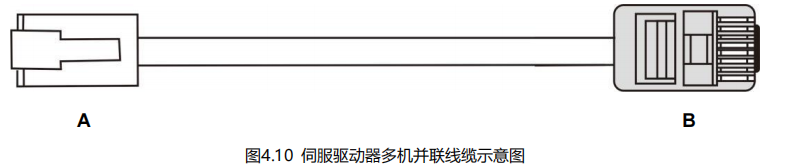

.多机并联的485通讯连接 采用485通讯组网时，伺服驱动器多机并联的连接线缆如下：

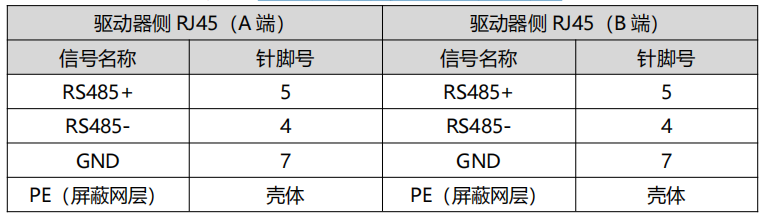

伺服驱动器多机并联通讯线缆引脚连接关系
