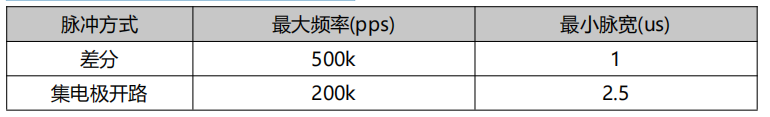

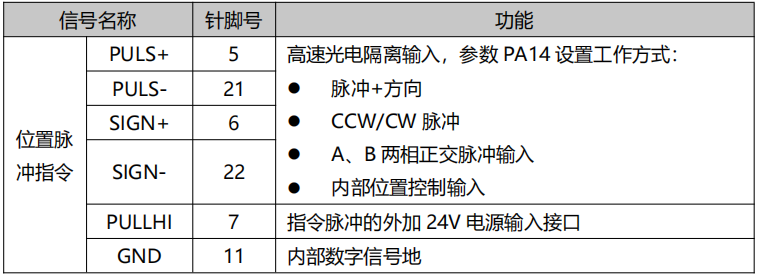

p100s位置指令输入信号说明(wgb) 上位装置侧指令脉冲输出电路,可以从差分驱动器输出或集电极开路输出 2 种中选择。 其最大输入频率及最小脉宽如下表所示:

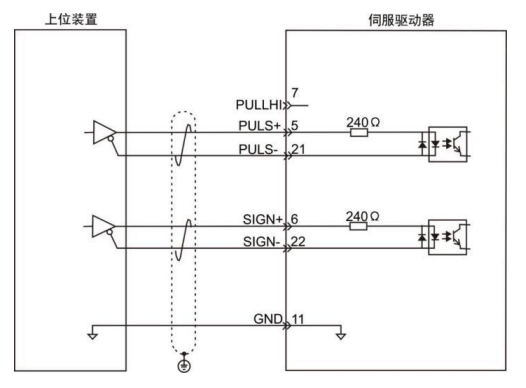

上位装置输出脉冲宽度若小于最小脉宽值,会导致驱动器接收脉冲错误。 PULS+与 PULS-之间以及 SIGN+与 SIGN-之间端口只支持 5V 以下信号 电平输入,超过 5V 信号须串接外部电阻,否则将损坏驱动器。 脉冲指令输入电路示意图 1)当为差分方式时

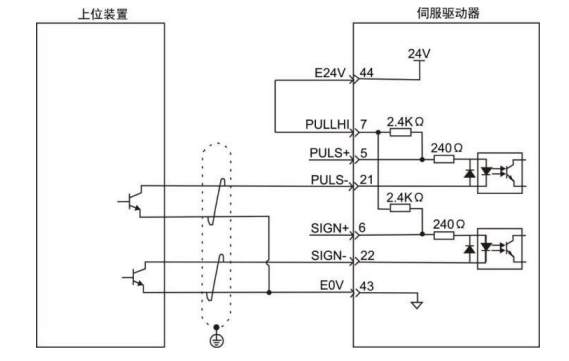

2)当为集电极开路方式时 A)使用伺服驱动器内部 24V 电源时: 共阳接法,比如:三菱 PLC

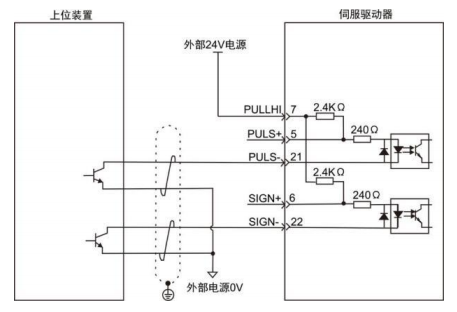

B)使用外部电源时: 方案 1:使用驱动器内部电阻(推荐方案) 共阳接法:

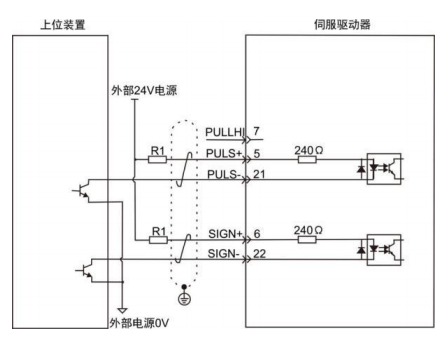

使用驱动器外部电阻 。 共阳接法:
|
