一、确定接线正确

● 电源端子 R/S/T 和电机动力端子 U/V/W，不可接反，不可有松动的现象；

● L 系列输入电压必须是三相或单相 220V，H 系列输入电压必须是三相 380V；

● 电机连接电缆有无短路，必须可靠接地；

● 检查指令线缆和电机编码器线缆，必须可靠连接；

● 同一台电机接线一定要对应同一台驱动器。

二、确定通电顺序

● SD300 系列伺服驱动器的强电及控制电采用一体化设计，上电时强电和控制

电同时开通，关闭电源时内部强电先切断，显示及控制电路延时放电几秒后自

动断电，请耐心等待；

● 若配带电磁制动器（抱闸）的伺服电机，其制动器不由伺服驱动器控制，请

务必保证在伺服使能后 0.5 秒以上再给制动器通电（抱闸释放），方可保证设备

安全性及位置精度；

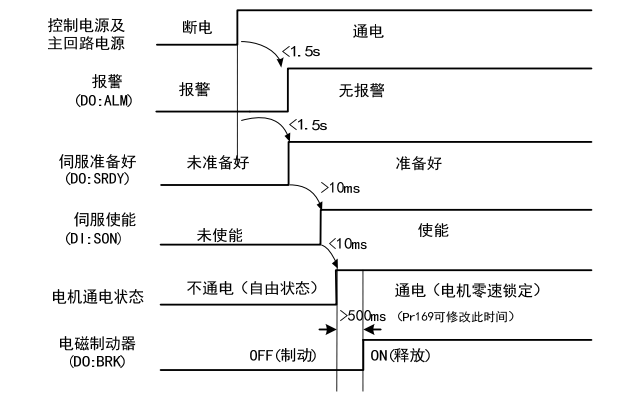

● 为了顺利使用伺服驱动器，请仔细阅读下面的时序图
