ZDM-3HE2280AJ新一代DSP数字式步进闭环驱动器，采用先进的矢量型闭环控制技术，****克服传统开环步进电机丢步的问题并且显著提高步进电机的高速性能、降低电机的发热程度和减小电机的振动，进一步的提升设备的工作速度和精度，降低设备的能耗。此外，在电机出现连续过载时，驱动器会输出报警信号，具有与交流服系统同样的可靠性。适配的电机安装尺寸与传统的86、110、130系列步进电机完全兼容，传统开环步进驱动方案可以做到无缝升级，相对于交流伺服系统具有极高的成本优势

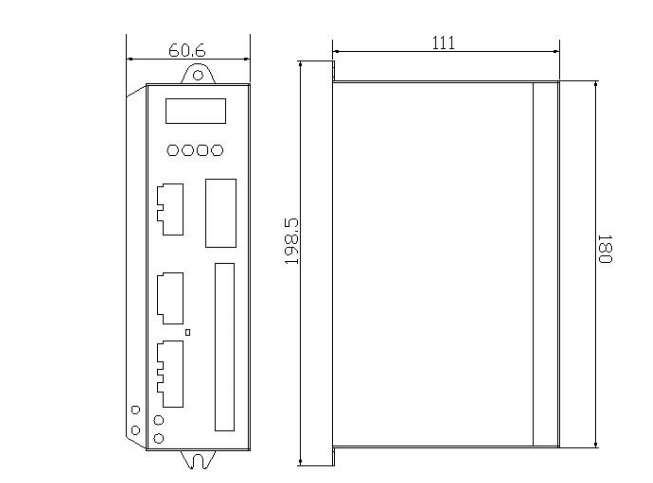

驱动器安装尺寸图

用户可采用底板安装方式进行安装，安装方向垂直于安装面向上。使用风扇或自 然对流方式对驱动器进行冷却。请务必遵守该安装方向的要求。使用机箱上的安装孔， 将驱动器牢牢固定在安装面上。

电机尺寸

86步进电机尺寸

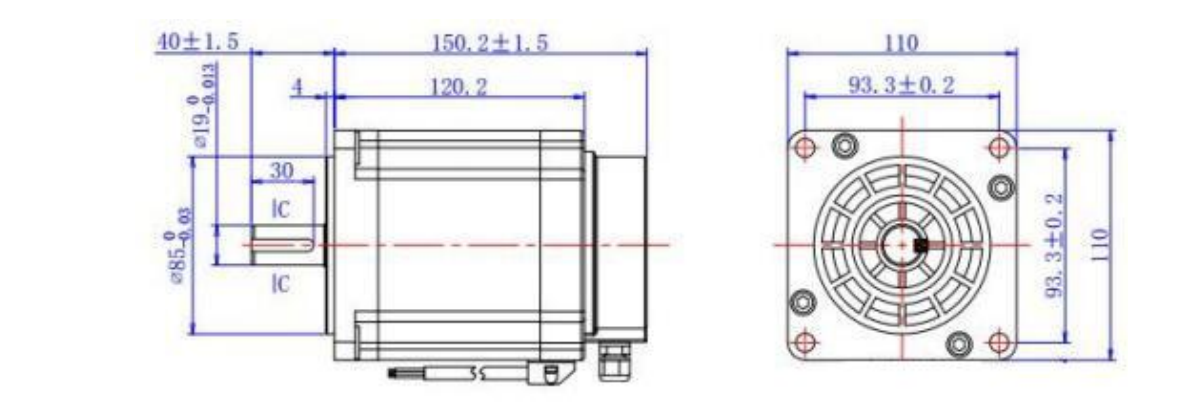

110步进电机尺寸
