时代超群CBX丝杆定制讲解（wgb）

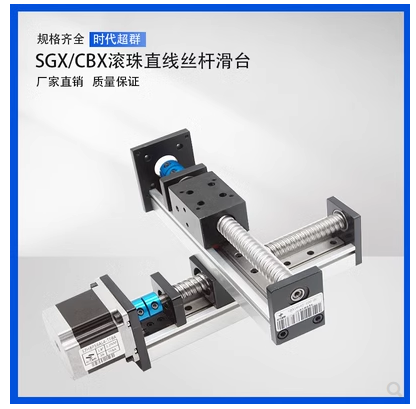

上图左为客户定制的一款时代超群80型材HBX系列双线型滑台，导轨滑块为50mm*80mm，水平最大载重100KG，垂直载重50KG,定位精度0.03MM，可以做到有效行程2米以内。规格：1204、1605、1610，可以配57步进电机/60伺服电机使用。

1605是指滚珠丝杠直径16，05是指螺距，螺距就是电机360度（也就是一圈）走的毫米

滑块有所增大轴承片加宽，运行更稳定，更美观。链接片做成60伺服电机通用连接片。也可以做成57步进用的连接片，可以根据客户要求定制。

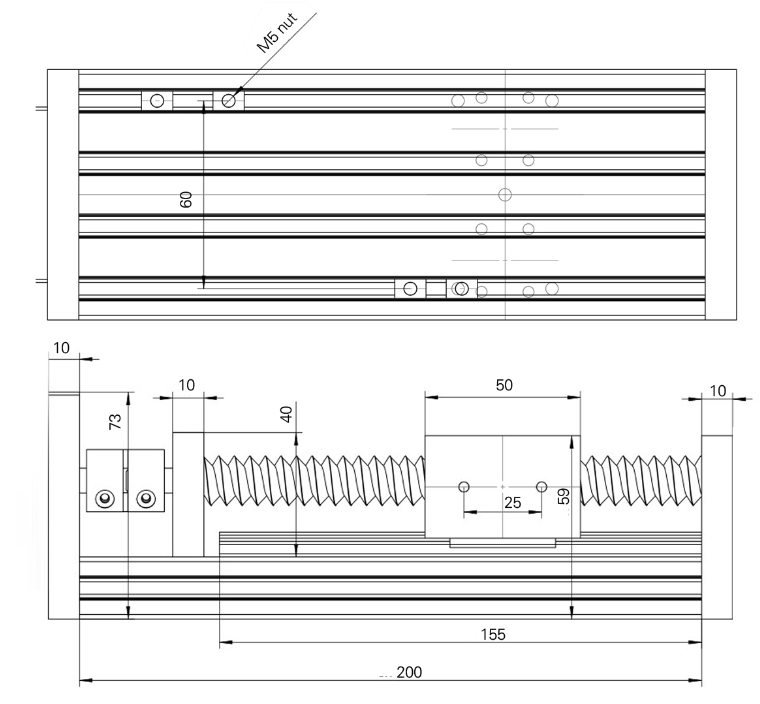

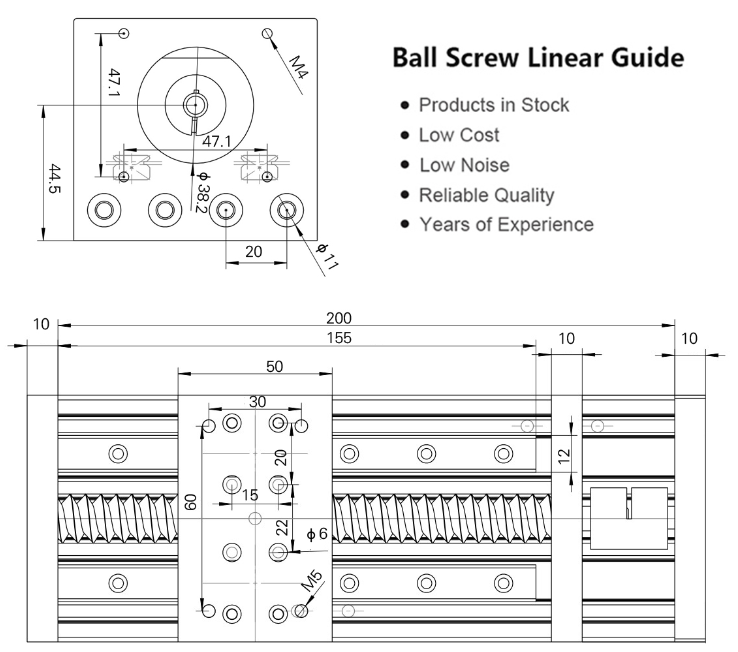

 产品尺寸图如下：
