HB808两相闭环步进电机驱动器，供电电源电压直流24-80VDC,驱动器连续输出电流最大值8.0A,峰值电流13A,****脉冲频率500HZ.可接受差分和单端式脉冲/方向指令，具有位置/速度/力矩三种控制模式,接口电平为4.5-28V兼容,具有过压、欠压、过流和超差等保护功能,适合各种中小型自动化设备和仪器，例如：锁螺丝机，剥线机，绕线机，端子机，激光机，喷绘机、中小型雕刻机、电子加工设备、自动抓取设备、专用数控机床、包装设备和机器人等。在用户期望低噪声、高速度的设备中应用效果尤佳。

驱动器性能参数

电气指标

使用环境及参数

适配电机参数

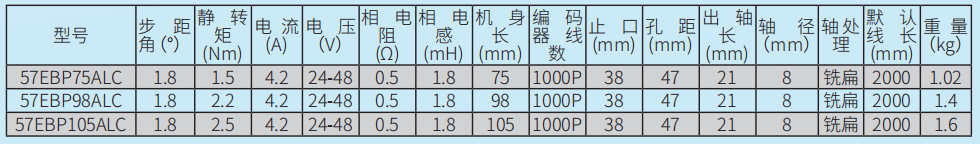

57电机规格参数

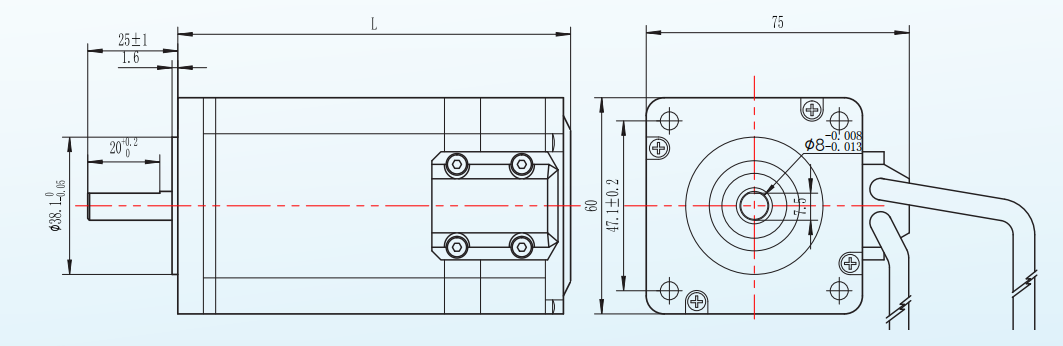

安装尺寸图

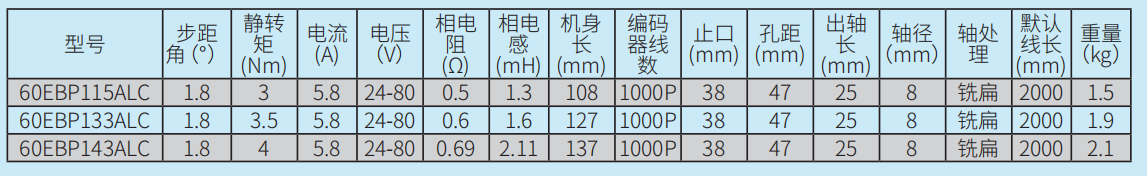

60电机规格参数

安装尺寸图

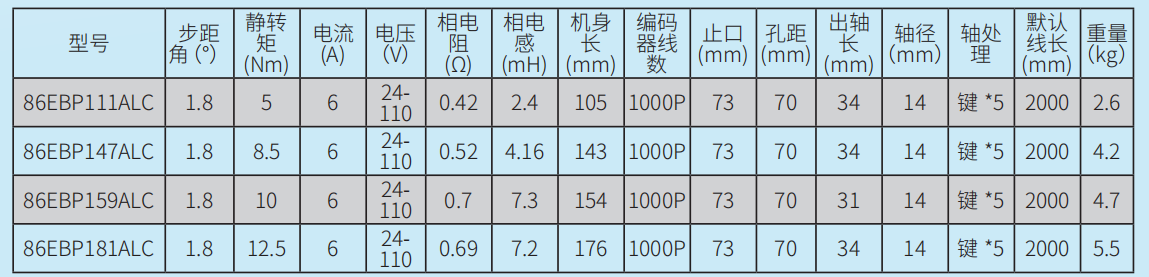

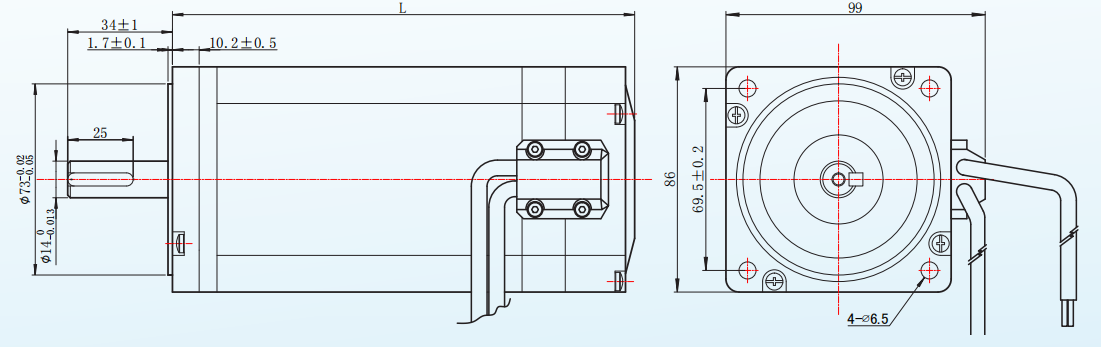

86电机规格参数

安装尺寸图

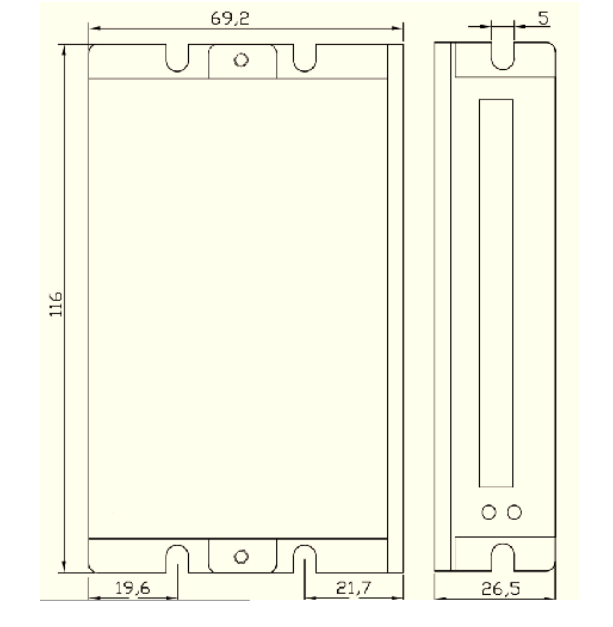

驱动器安装尺寸图

参考接线图

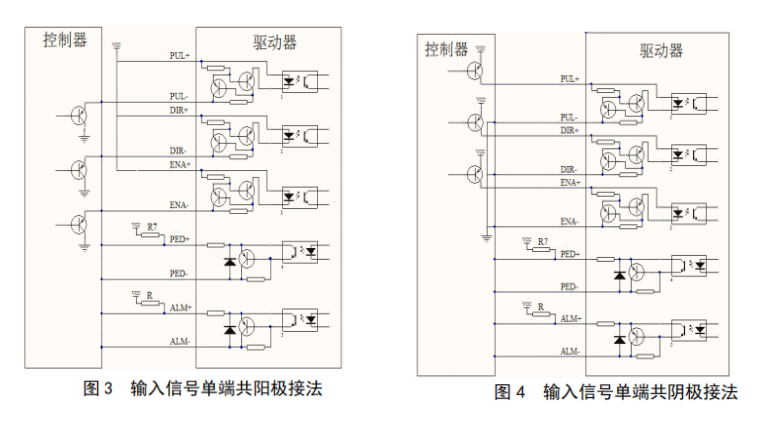

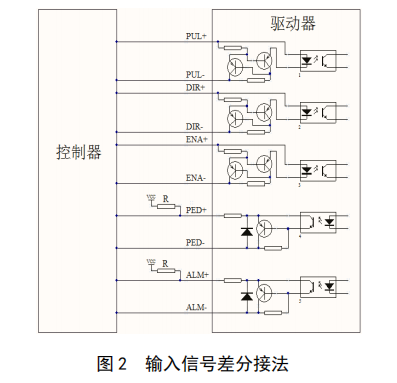

控制信号接口电路

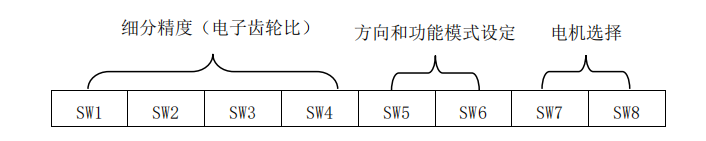

拨码开关设定

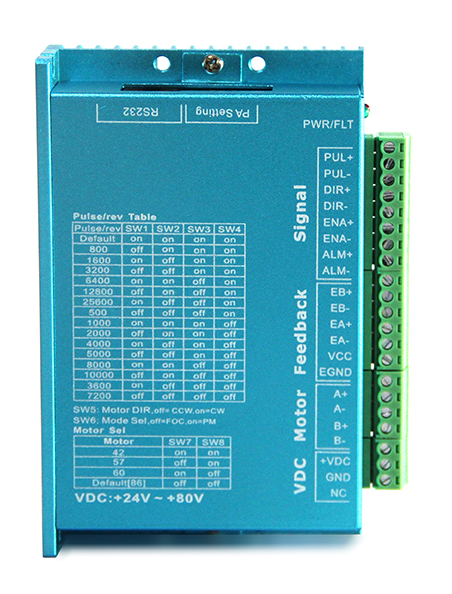

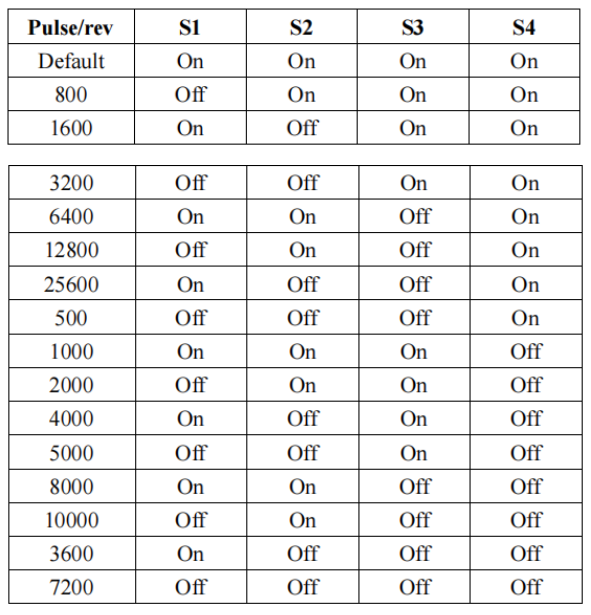

细分设置

SW5 设置电机方向，当为 ON 时，电机顺时针转（CW），当为OFF 时，电机逆时针转(CCW)；

SW6 功能模式选择，当为 OFF 时，驱动器为空间矢量控制模式（FOC），当为 on 时，驱动器点位运动模式（PM），该模式启停效果比较好。

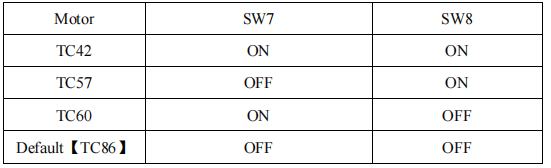

适配电机选择

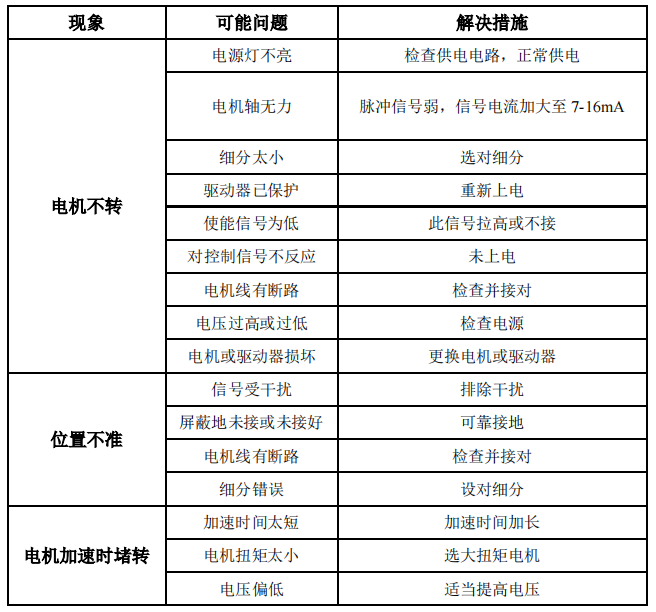

应用中常见问题和处理方法
