无刷驱动器支持PWM占空比调速(wgb)
2023年9月8日

无刷驱动器支持PWM占空比调速(wgb)




对于无刷电机调速而言,最常见的是通过外接电位器进行调速,即电压调速。调速方法如下:

电位器两端引脚 接 驱动器V+  V-

电位器中间引脚为信号角,接驱动器VE

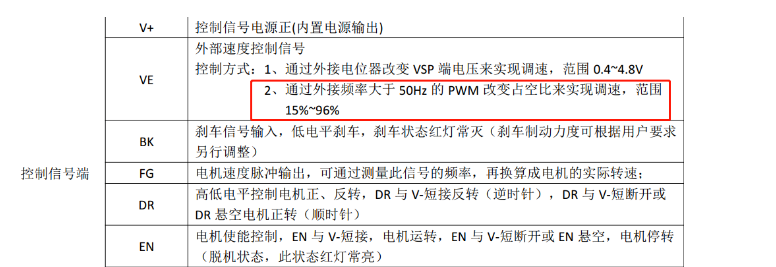

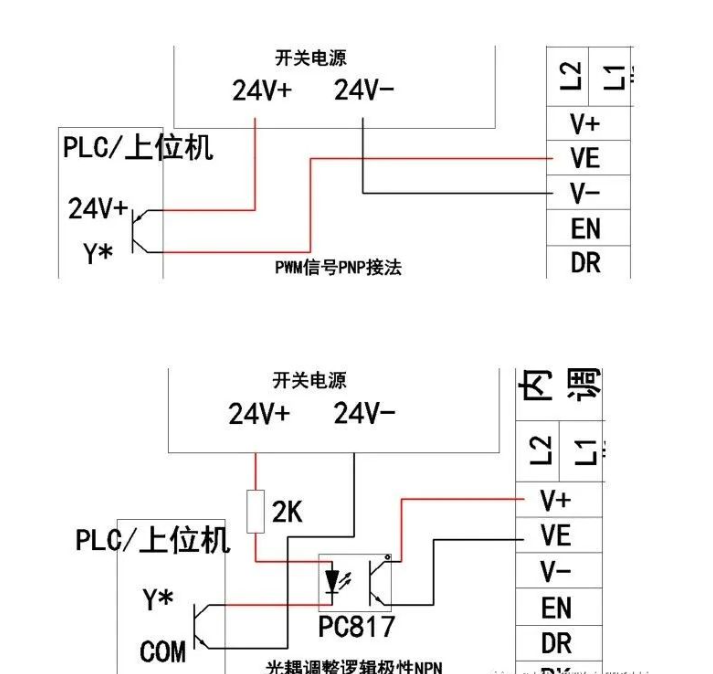

外接PWM信号调速, V- 为参考地, Ve 接PWM信号,PWM电压幅值为5V,频率为1-10KHz, 接线示意及占空比 - 输出对应图如下:


ZM-7205A驱动器PWM占空比调速:
