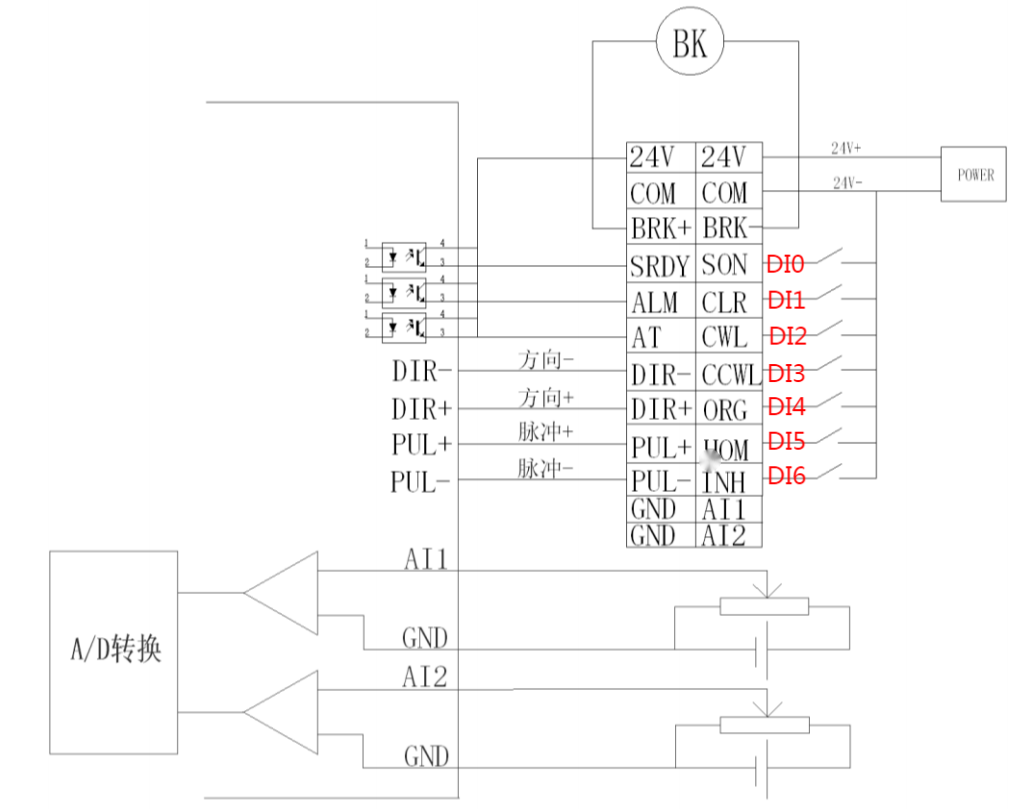

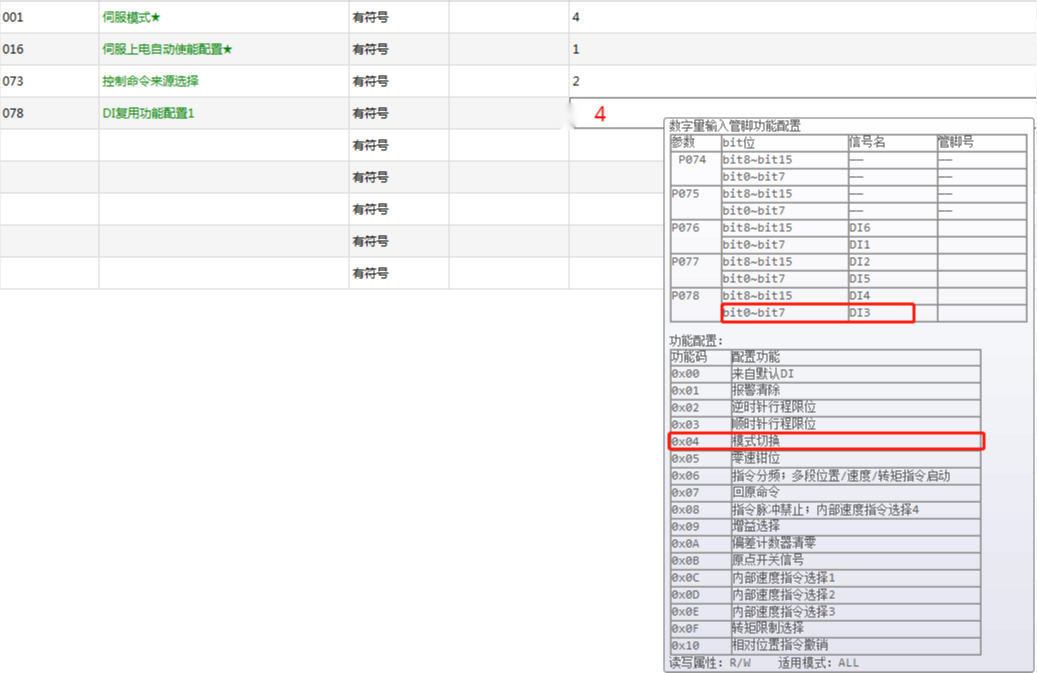

低压伺服HCM系列外部控制模式切换设置方法,以脉冲/转矩模式为例: 1伺服模式P001设置为4,P016伺服使能设置为1,即上电有使能 2 P073号参数写入2,即对输入信号功能可进行单独配置,接线时参照P076-078对应可选择功能配置进行选择: 还是以模式选择功能为例,上图模式选择对应功能代码0X04,对应bit位即在bit0~bit7这个范围,根据这个范围,在P076-078中找可以接线的DI口,如上图所示中P076的DI1(对应驱动器CLR)、P077的DI5(对应驱动器HOM)、P078的DI3(对应驱动器CCLW),这几个信号端口都可以作为输入信号模式切换功能进行接线设置。 4 保存eeprom后断电重启,重新上电后,DI为高电平时为脉冲位置模式,DI为低电平时为模拟量转矩模式
|
