客户定做丝杆长度500MM导程2MM的直线步进电机(LP)
2023年5月31日

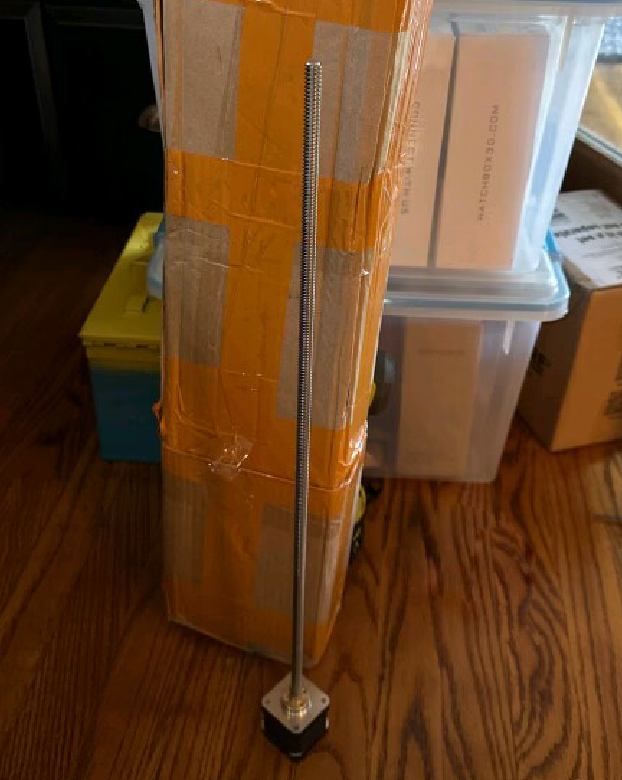

上图为客户定做的一款小型3D打印设备用的直线电机,采用的是时代超群42B40AT0808B-50滚珠丝杆直线电机,机身长34MM,扭矩0.45Nm,电流1.7A,丝杆长500MM,丝杆直径8MM,导程2MM。电机结构简单、反应速度快、灵敏度高、随动性好、密封性好、不怕污染、适应性强,和控制系统相配合,可做到0.03mm的位移精度,T行丝杆具有一定的自锁能力。

客户丝杆定做,做了一个5*5mm的轴承位,用于安装固定用,客户3D打印机用的直线步进电机,一个月300台量,推动1.5-2KG负载,没有支撑.一直选用的是42-40的直线电机,仅供大家参考。

直线步进电机结构简单、反应速度快、灵敏度高、随动性好、密封性好、不怕污染、适应性强,和控制系统相配合,可做到0.1mm的位移精度和自锁能力。

具体尺寸图如下;

搭配数字式驱动器ZD-2HD542,运行稳定,效果好。精度高。广泛应用在物流系统、工业设备、信息与自动化系统、交通与民用、军事及其它,而在物流输送系统中的应用为最多。



ZD-2HD542两相步进电机驱动器低价格,高速力矩大;供电电压可达50V;输出电流峰值可达4.2A(均值3.0A);三态电流控制技术电机发热低;静止电流自动减半0.4S 减小为60%;可驱动4,6,8 线两相步进电机;光隔离差分信号输入,,2、4、5、8、10、16、20、25、32、40、50、64、100、125和128细分任选脉冲响应频率可达200KHz;细分精度128可选;外形尺寸小巧;电流设定方便,八档可选;4 位拨码,共15 档细分;具有过压、短路等保护功能;双极恒流PWM 驱动输出。脉冲信号电压为DC5-24V; 适合于各种转速,尤其是高转速运转,噪音低,扭矩大,振动小,适合于雕刻机、切割机、拉线机、喷涂机、绘图仪、各种数控机床、打标机、推杆机等各种小型自动化设备使用。

此款电机的推力有多大呢?

直线步进电机轴向力(推力)计算公式: 转矩=轴向力(推力)×导程/2πn (n为效率)

例:直线电机静转矩1NM,直线电机导程8mm,电机效率80%

计算推力 0.54=F×0.008/2×π×80% (π≈3.14

计算得出F=320N  大致有320N的推

联系方式:QQ:467102884  电话:18710050116(刘女士)
