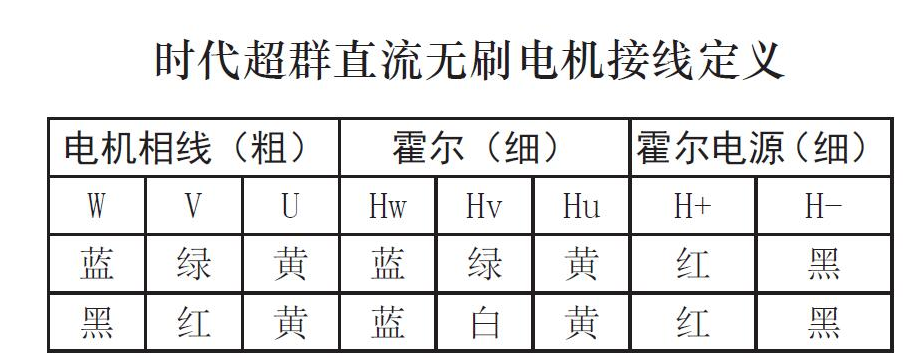

线序定义

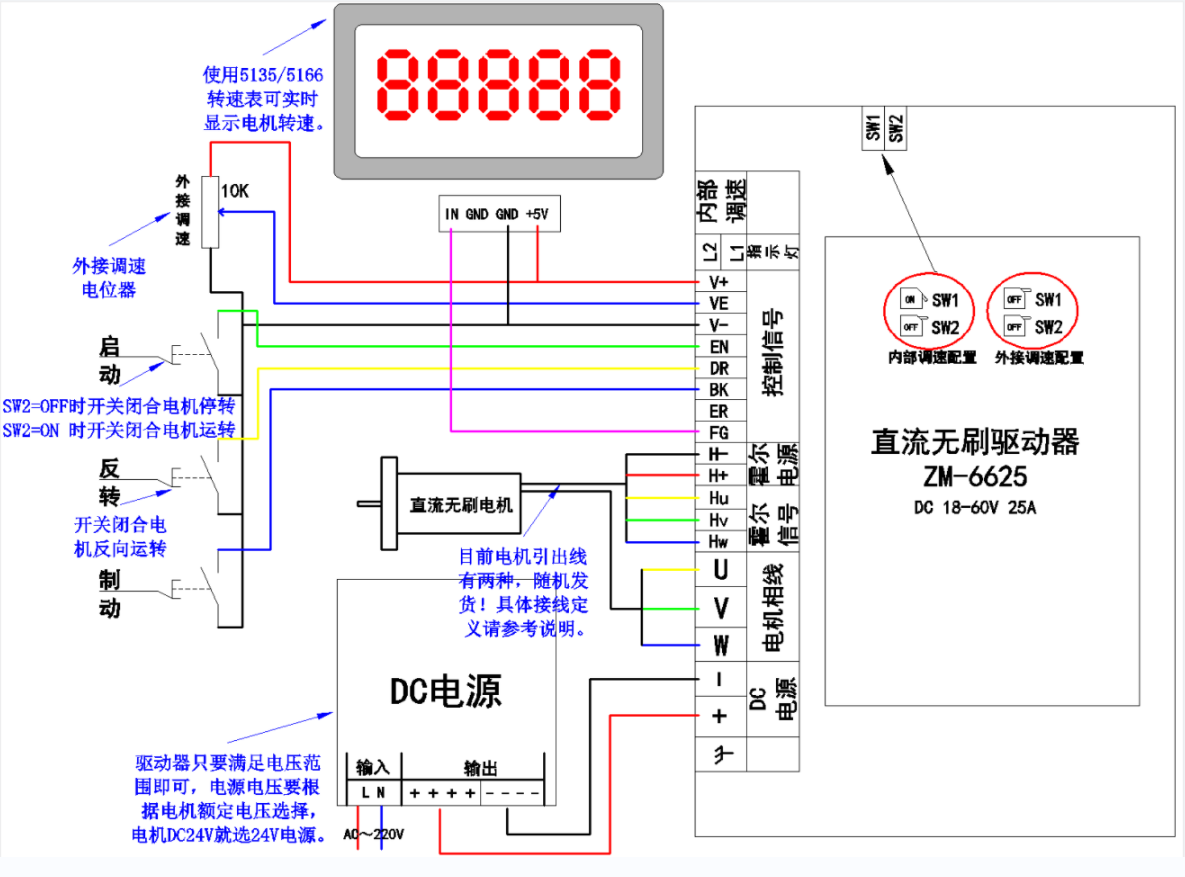

参考接线图

用户收到无刷电机和驱动器接线的时候，切记一定要按照正确的电机线序接线，接线图可参考上图，如果接完线之后，出现电机抖动的状态，初步先排除掉用户放置电机的地面是否平整，然后再根据线序定义查看电机驱动器的接线是否正确，电机线接线错误会出现明显的电机抖动而影响电机的使用，发现电机线接错，将电机线的顺序重新调整即可，电机抖动的状况就会得到改善。如果电机线接线顺序调整之后， 电机抖动仍然存在，用户可以更换另一款驱动器接线之后，观察电机运行状态，电机运行状态如果正常，可以初步判断驱动器端子模块可能存在问题，需要联系厂家进行更换或者维修；如果更换驱动仍得不到改善，可以调整下电机线线序，观察电机线序接线顺序，接到哪个顺序电机运行正常且没有发生抖动，记录下来，联系厂家下一步处理，不可自行处置，以免操作不当造成驱动器或者电机损坏影响使用。
