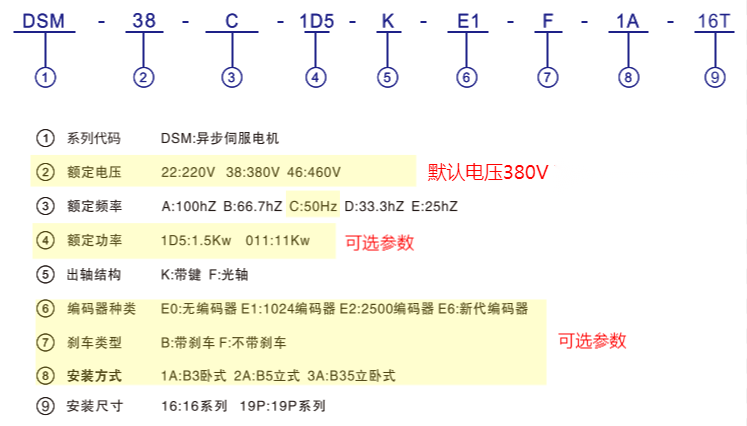

型号说明

详细主轴电机参数可以参考一下链接：

时代超群异步主轴伺服电机规格参数  http://www.zgbjdj.com/shownews.asp?id=23580

时代超群大功率异步主轴伺服驱动器规格参数  http://www.zgbjdj.com/shownews.asp?id=23581

适用电机规格参数

基本运行参考接线图

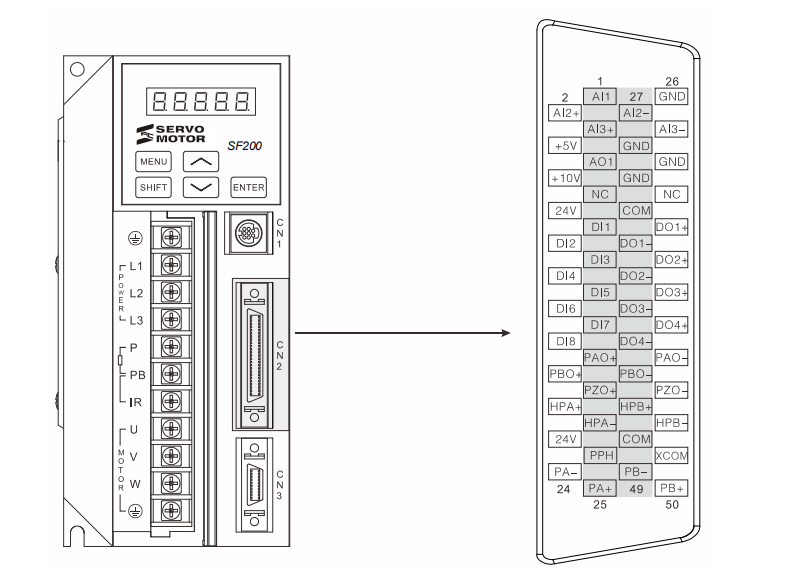

控制信号端口

模拟量输入信号接线

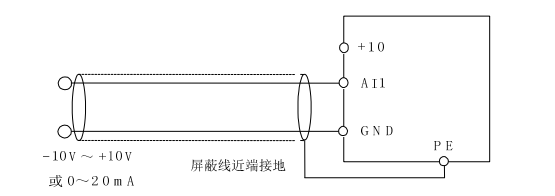

a) AI1端子接收模拟电压量单端输入。接线方式如下图所示：

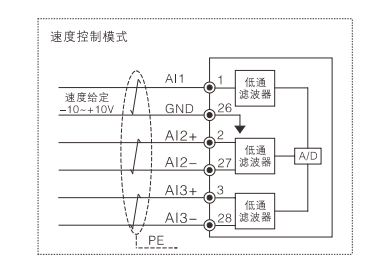

b) AI2+、AI2-；AI3+、AI3-端子接收模拟电压差分输入或模拟电压单端输入，接线方式如下图所示：

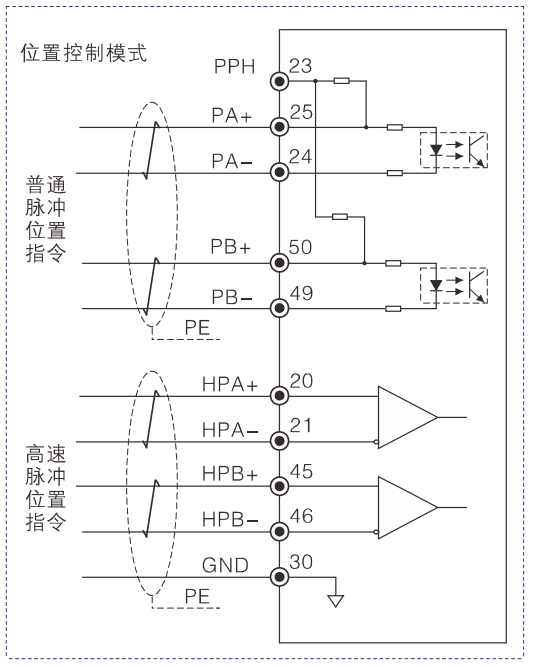

脉冲输入信号接线

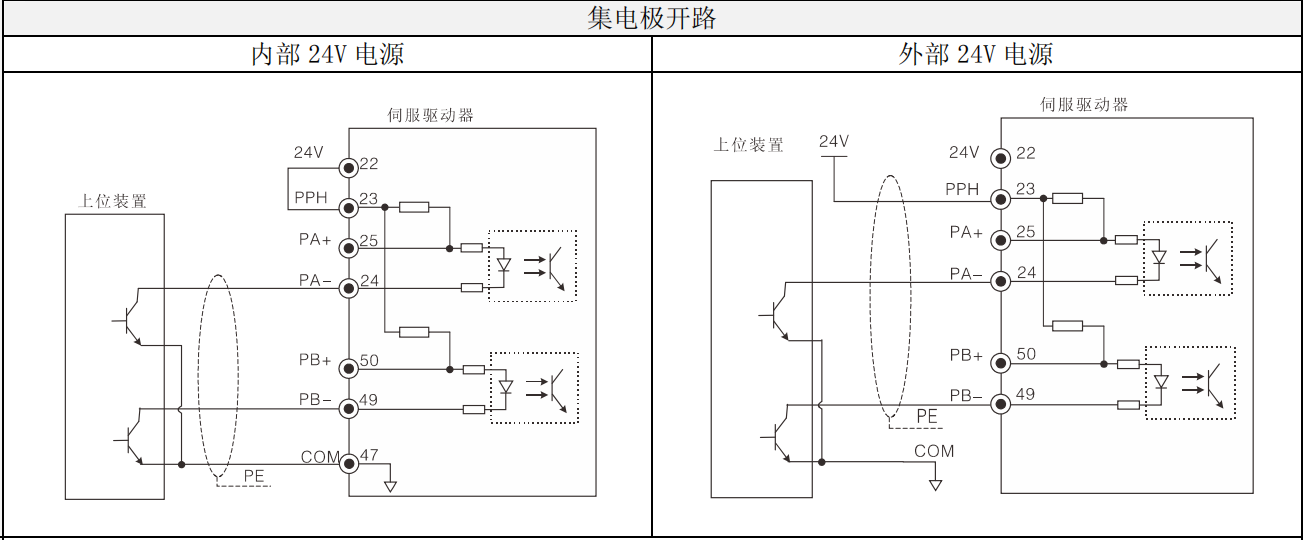

普通脉冲信号

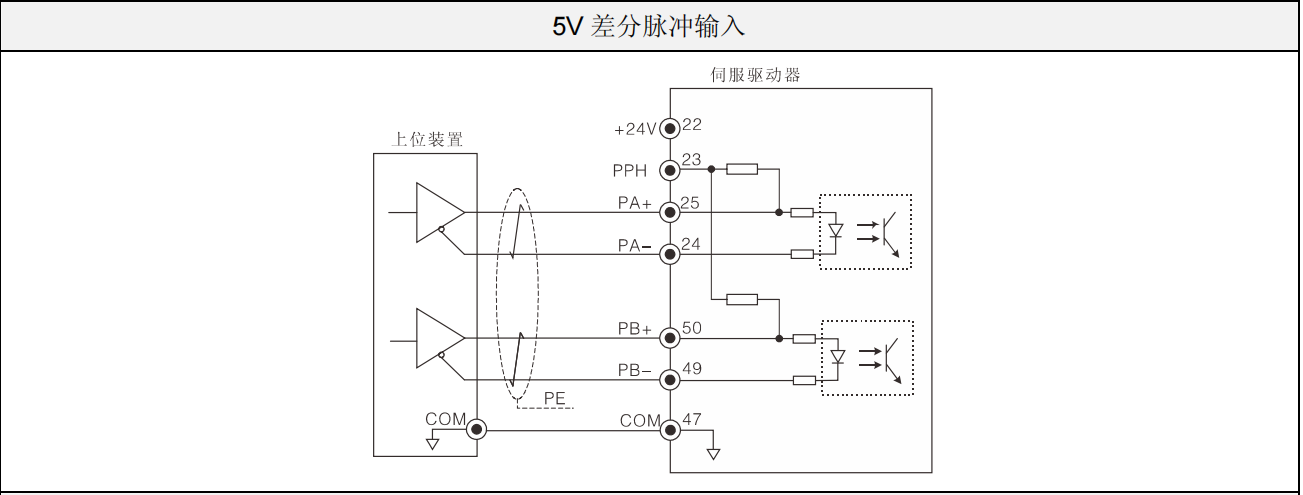

高速脉冲信号

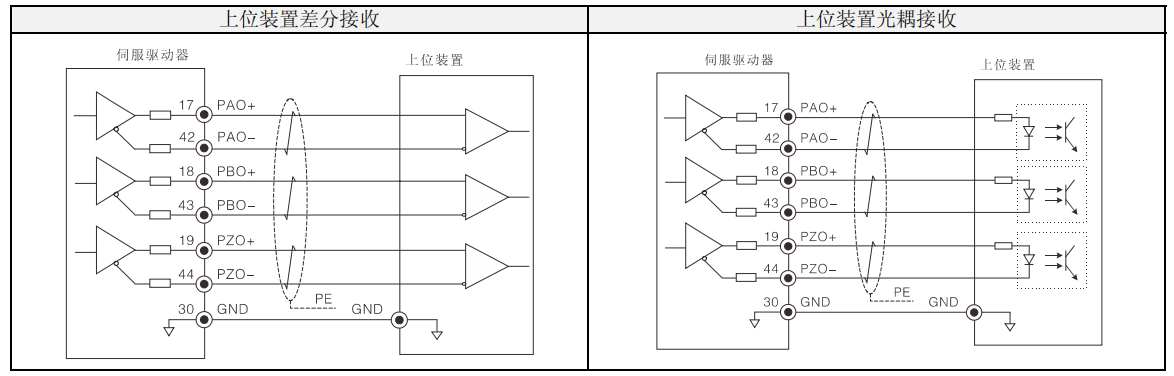

脉冲分频输出

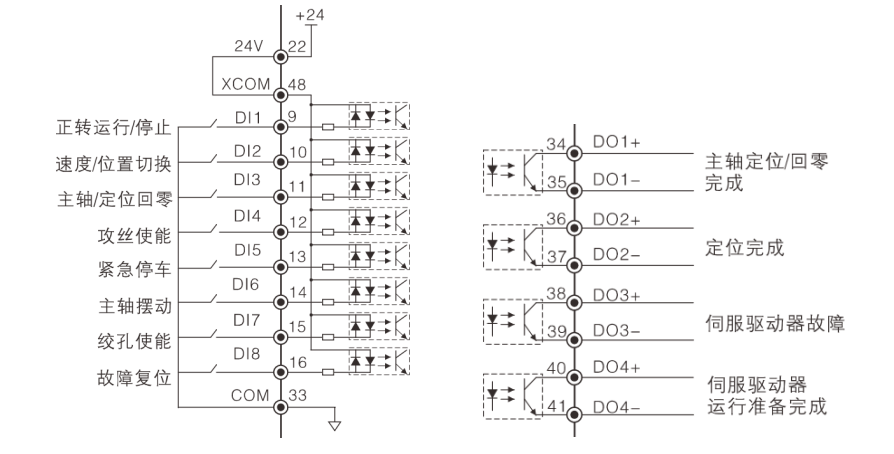

DI、DO 端子接线参考基本运行配线图：
