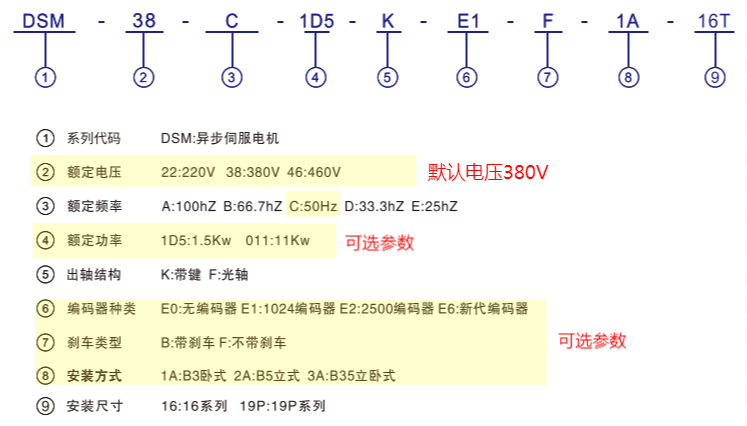

型号说明

详细主轴电机参数可以参考一下链接：

时代超群异步主轴伺服电机规格参数

 http://www.zgbjdj.com/shownews.asp?id=23580

时代超群大功率异步主轴伺服驱动器规格参数

  http://www.zgbjdj.com/shownews.asp?id=23581

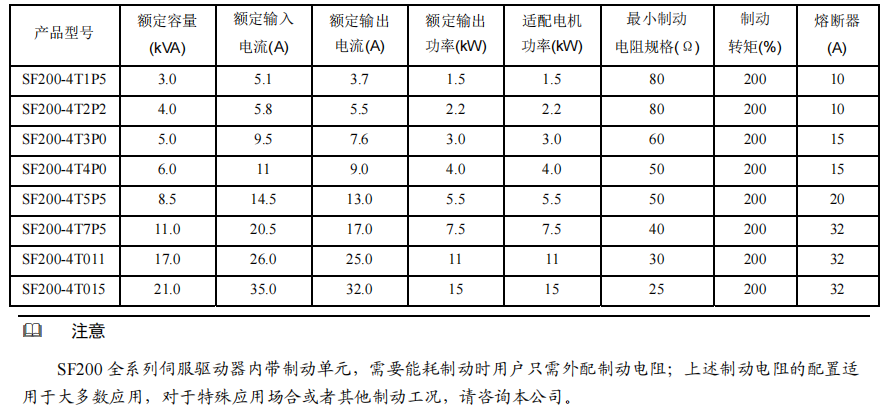

适用电机规格参数

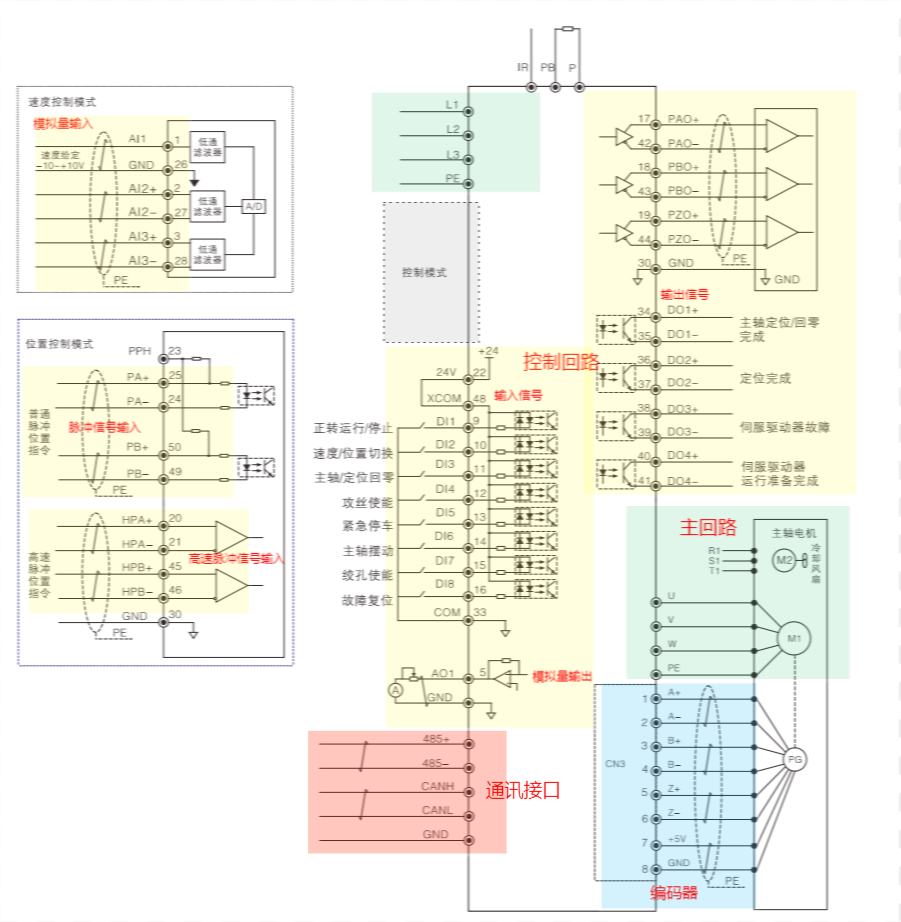

基本运行参考接线图

注意：参考图默认增量式编码器，制动电阻接PB、P之间

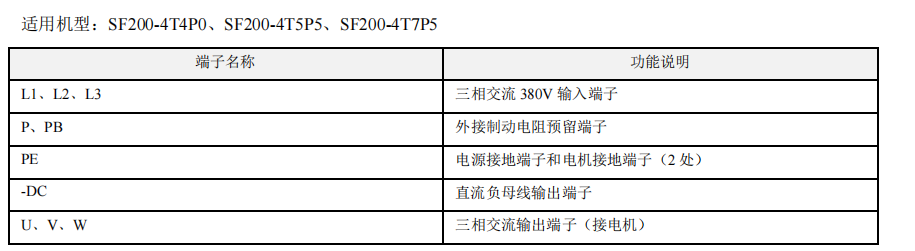

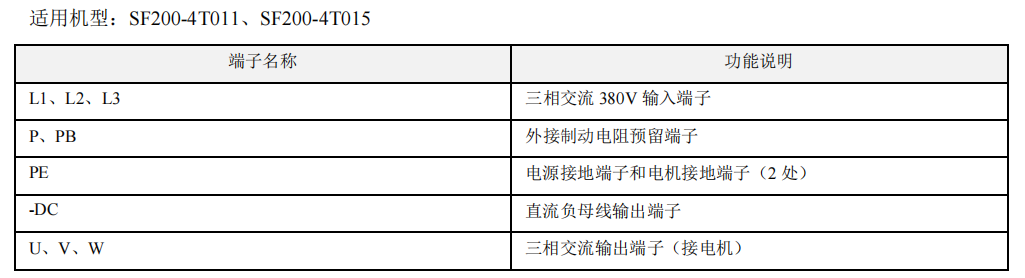

主回路端子功能及说明

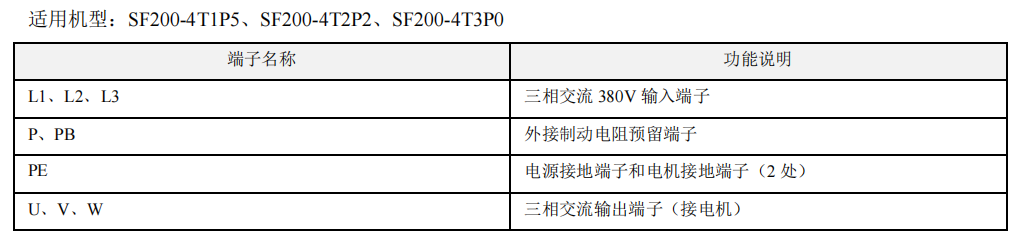

SIZE B主回路端子

SIZE C主回路端子

SIZE D主回路端子

控制回路端功能及说明（CN2）

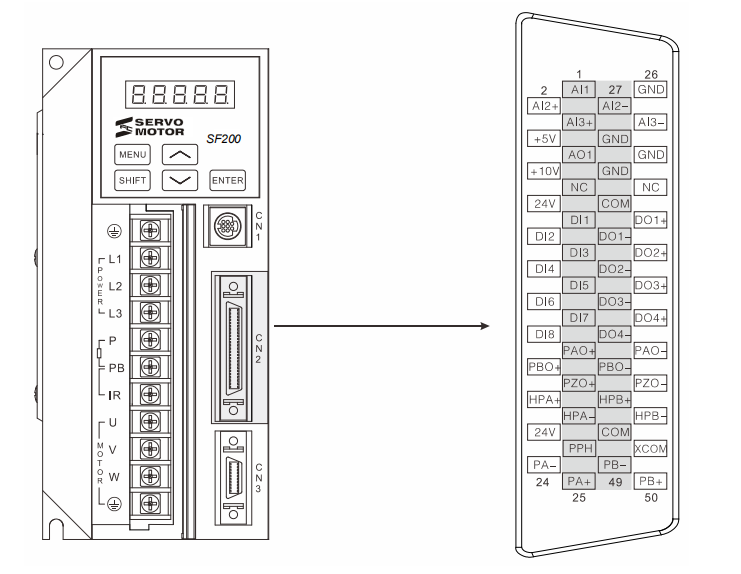

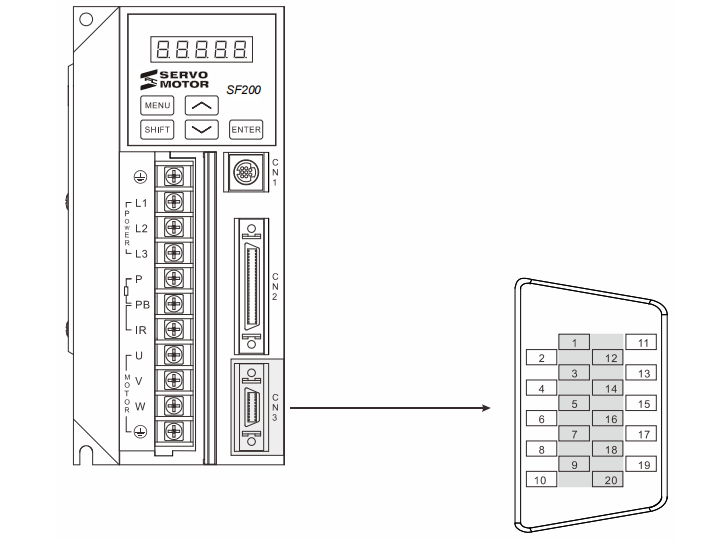

图：信号引脚分布图

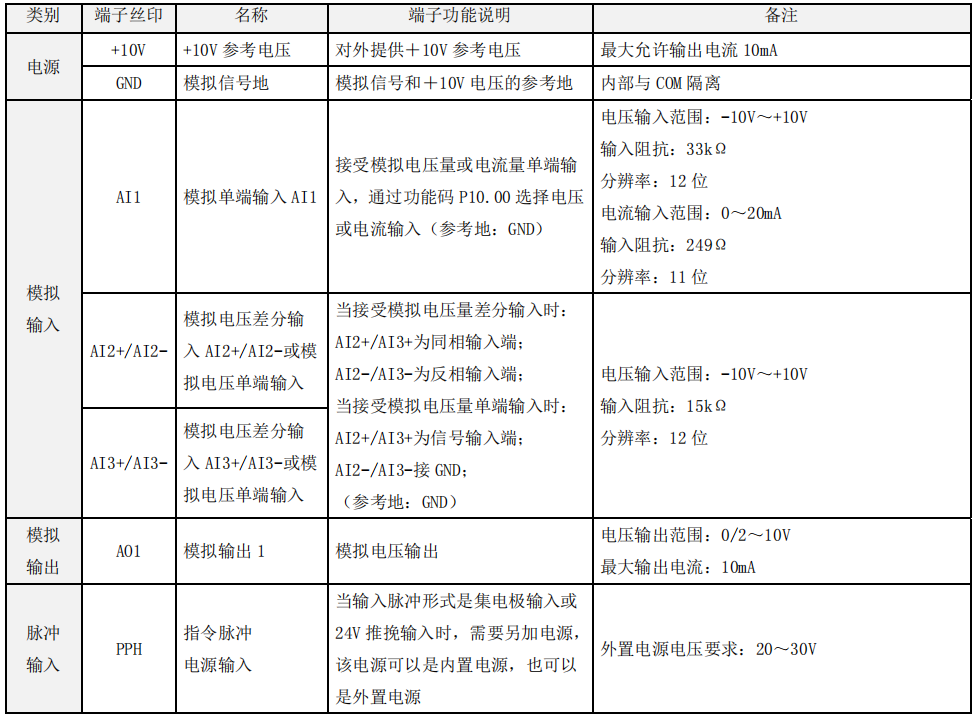

控制信号功能说明

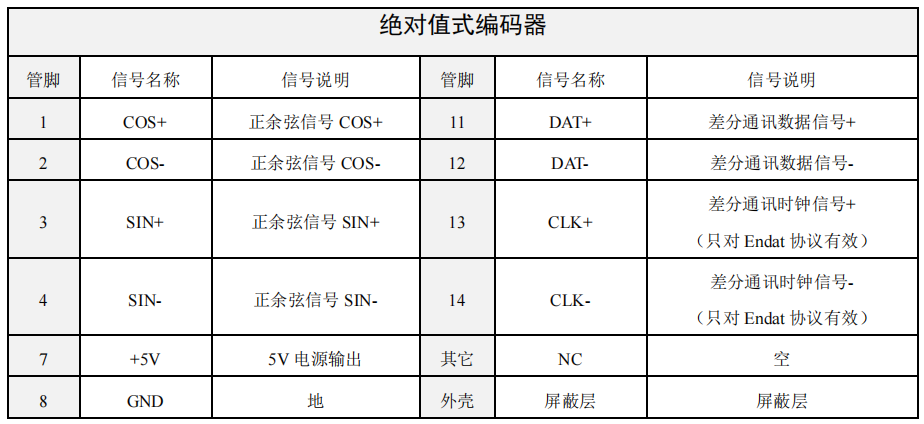

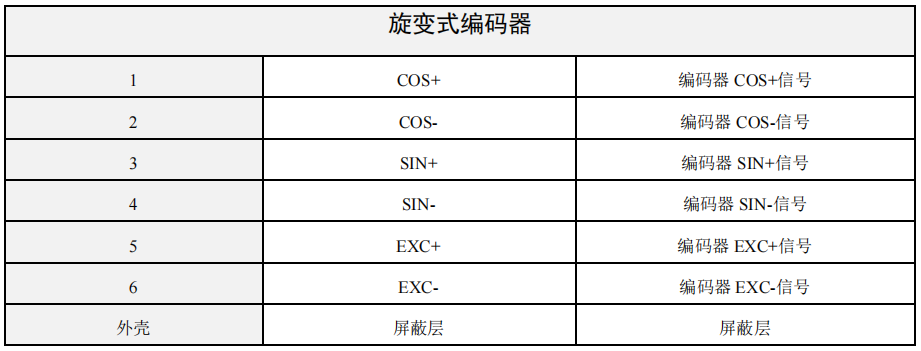

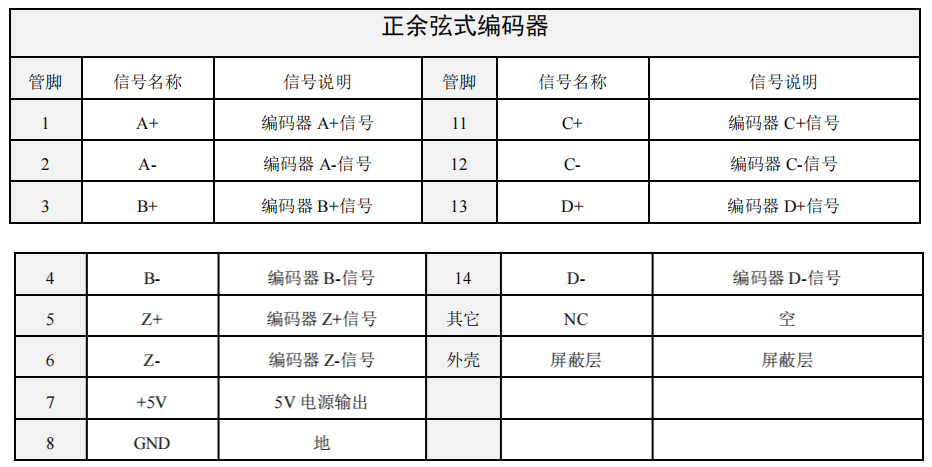

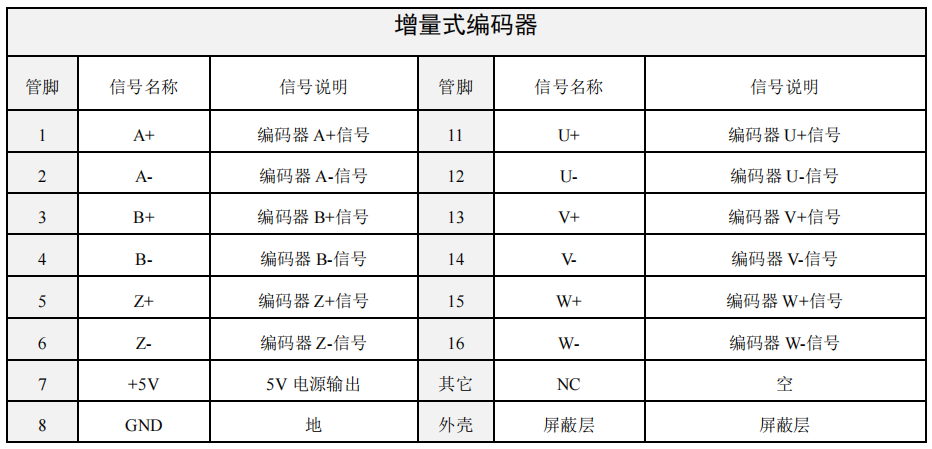

编码器接口及定义（CN3）

驱动器支持增量、正余弦、juedui值、旋变4种编码器信号定义

 通讯接口线序定义
