步进电机驱动器怎么选择?(wgb)
2023年3月9日

步进电机驱动器怎么选择?(wgb)



步进电机是一种将电脉冲信号转换成相应角位移或线位移的电动机。作为一种控制用的特种电机,无法直接接到直流或交交流电源上工作,必须使用专用的驱动电源——步进电机驱动器。那么,步进电机驱动器需要怎么选择呢?


1、确定电机所带负载所需的转矩,所选驱动器的转矩需满足电机使用。

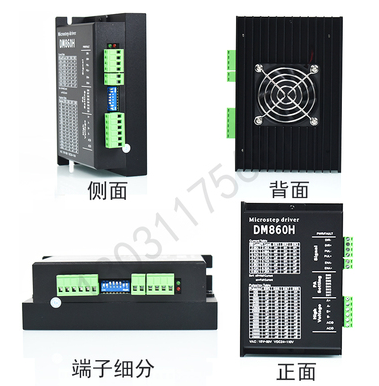

2、确定所用步进电机的额定电流,选择与之配套的驱动器的最大电流不能低于电机的额定电流。因为一般驱动器的输出电流可以在一定范围内进行设置,选择的驱动器的输出电流如无法满足电机的额定电流,则电机有可能输出力矩不够。image.png

3、确定电机的工作电压,驱动器的输出电压需在电机使用范围内,且需考虑步进电机在急刹车时,不能过压,即要预留一定电压空间防止反电动势。

4、相数必须相等,如电机是二相的,步距角就是1.8°,驱动器必须是二相的,如电机是三相的,步距角就是1.2°,驱动器也必须是三相的。

5、确认电机的****转速,驱动器的最大转速不能低于电机的****转速。

6、根据电机的工作环境和工作要求等确认所需的细分要求。一般来说, 在确保控制器输出频率足够高的情况下,尽量使用高细分,电机运动会更加平稳,且控制精度也高。
