接口定义

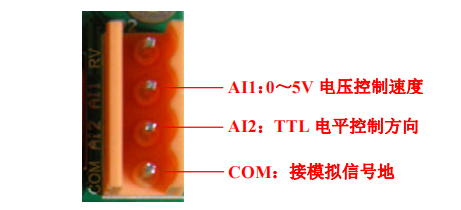

AI2 为TTL电平输入端，可以控制电机转动方向，高电平时正转，低电平时反转。 AI1 为0-5V模拟信号输入端，用于电机调速。

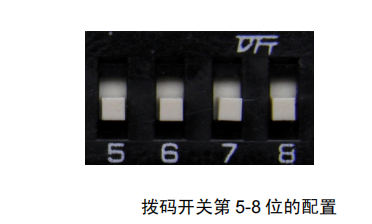

实现电位器调速需将拨码第 5-8 位均拨到 OFF，调速方式此时为 PWM 调速

电位器/模拟信号控制方式下调速方式拨码配置方式可点击以下链接查看

http://www.zgbjdj.com/shownews.asp?id=23001

使用电位器控制电机正反转与调速：

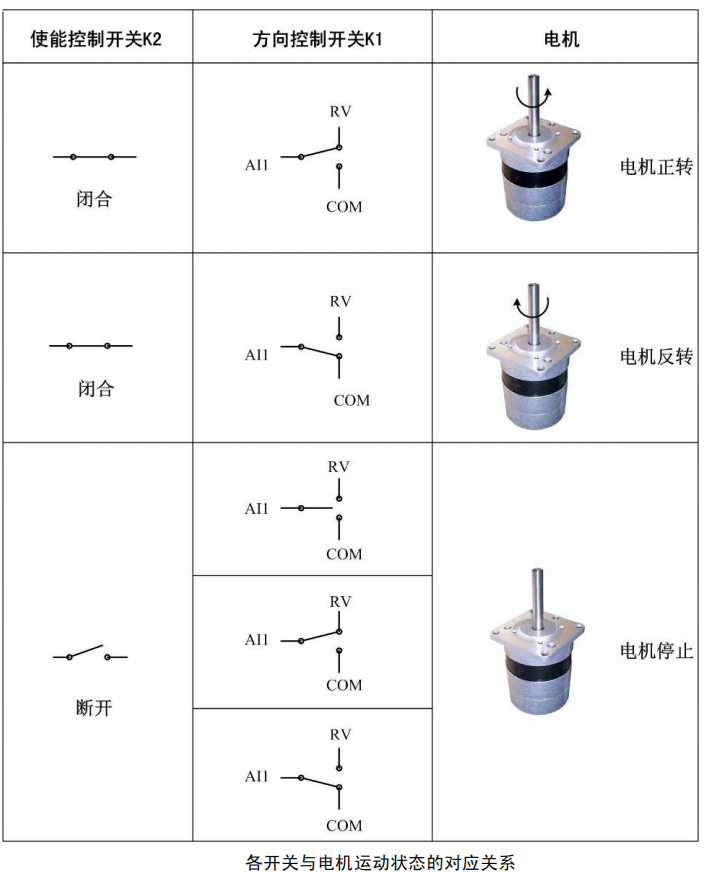

通过方向控制开关K1 控制电机的正反转；使能控制开关 K2 控制电机的启动与停止；电位器控制电机的转速。

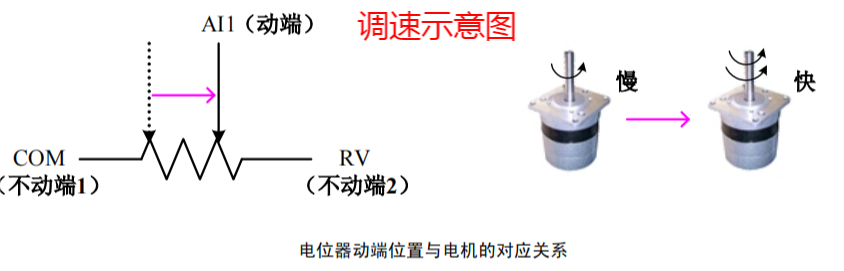

当电位器的动端 AI1 从不动端 COM 滑动到不动端 RV，电机的转速由慢变快。过程如图：

 用电位器控制电机正反转与调速的接线方法如图
