步进电机接好线不转解决方法(CZZ)
2022年9月21日

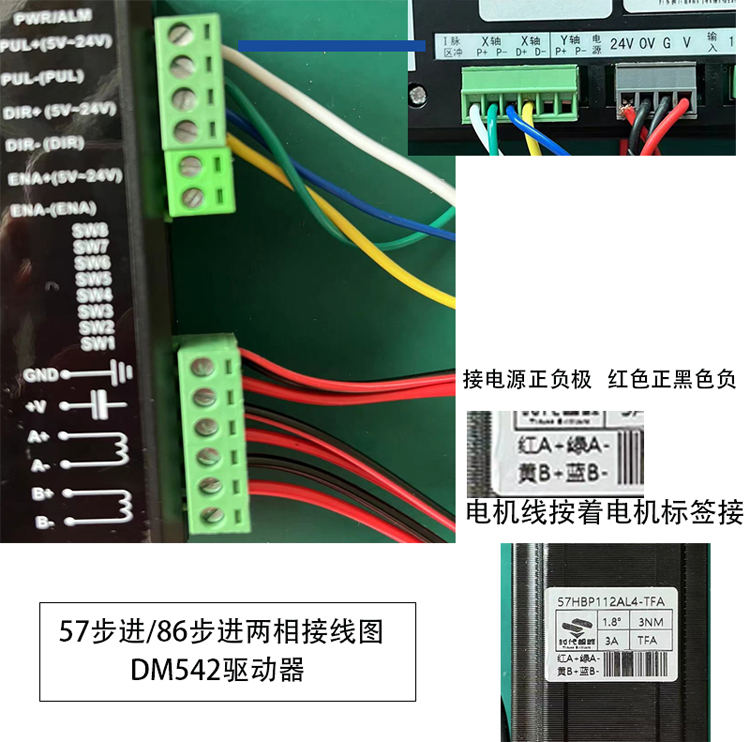

很多朋友在收到购买的一套步进系统,按照我们提供的接线图接好线之后会有电机不转的一个情况,这时候可能很多人会认为可能是产品的问题,其实并不是。大多的情况都是一些细节问题导致的电机不转,今天就给大家讲解一下遇到这种情况该如何排查和解决。首先看下我们的接线图。第一点肯定是按照这个接线图把全部的线都接好。

5786dm542 副本.jpg

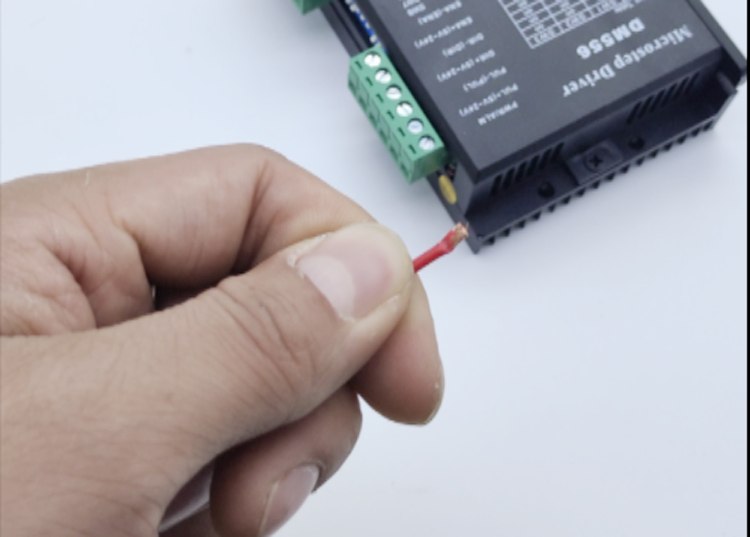

在接线的过程中很容易并且出现次数最多的一种情况就是接的线压到了线皮,并没有压到线的铜丝,所以会出现一个不导通的情况。

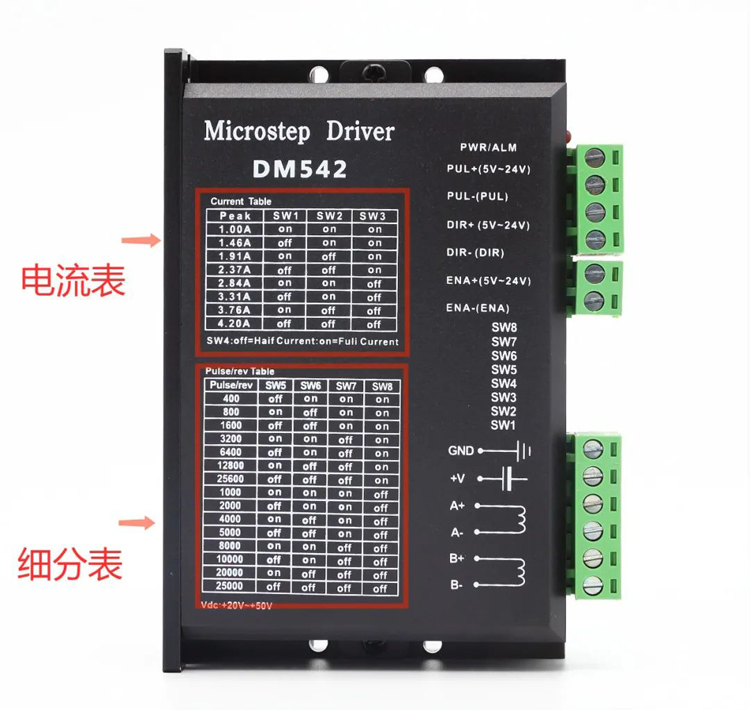

所以再接线的过程中,要注意不要把线皮伸的太里面,第二点就是步进驱动器的电流没有调整,导致步进电机启动不了。这个时候需要调节一下步进驱动器的电流如图下,对应侧边的拨码。还有一种情况就是驱动器的细分,也就是图中下面的那个表格没有进行调整,可能导致细分过大,电机无法正常启动,这边默认的细分指是1600。对应侧边的拨码也就是5678对应上上下下。


这边也会根据客户遇到的不同情况跟大家分享我们所遇到的一些问题及解决办法,给大家提供足够的经验来学习。
