精密行星减速器的正确安装和维护(CZZ)
2022年9月17日

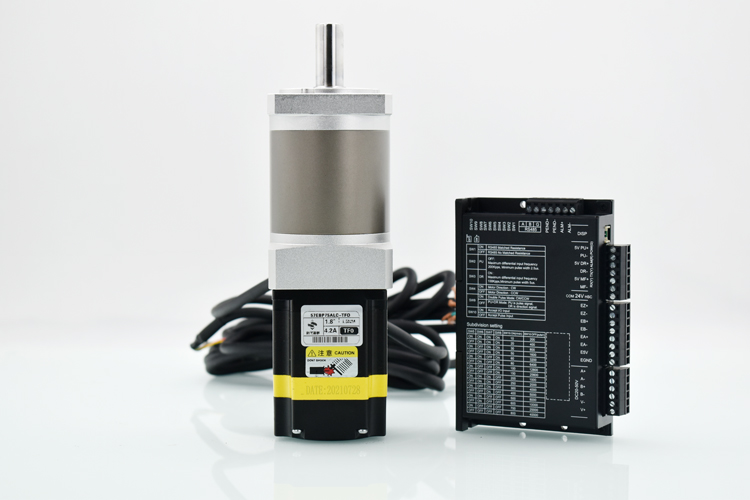

DSC_0065 副本.jpg

精密行星减速器与电机的正确安装、使用和维护,对保证减速机正常运行的至关重要。因此,请您务必认真阅读下面的安装使用相关事项,并严格执行。



1.与原动机的连接:

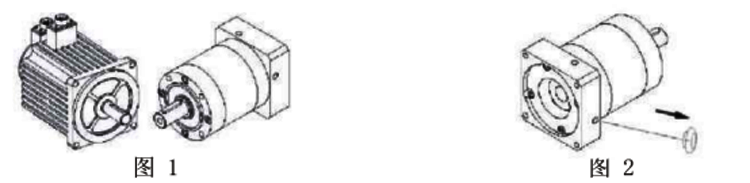

第一步:安装前确认电机和减速机是否完好无损,并且严格检查电机与减速机相连接的各部位尺寸是否匹配,主要指电机的凸台尺寸与减速机凹槽等尺寸及配合公差(图1)。



第二步:取下减速机法兰外侧工艺孔上的防尘盖,调整减速机输入轴弹性夹紧装置使其紧固螺栓与工艺孔对齐,插入内六角扳手(图2)。此步骤适合筒夹式锁紧机构联接。

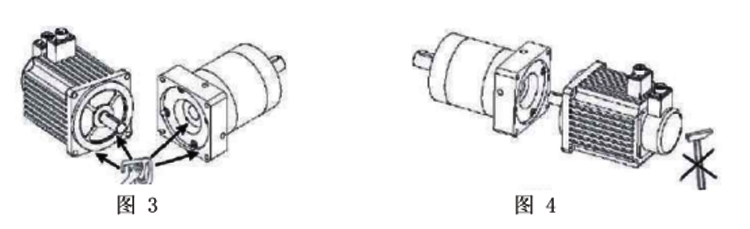

第三步:取走电机轴键( PX142以上减速机为带键联接),将电机输出轴、定位凸台及减速机连接部位的防锈油用汽油或锌钠水擦拭净( 图3),其目的是保证连接的紧密性及运转的灵活性,并且防止不必要的磨损,将电机与减速机自然连接。连接时必须保证减速机输出轴与电机输入轴同轴度一致,且二者外侧法兰平行,如果轴度不一致,会导致电机轴折断或减速机齿轮磨损。外,在安装时,严禁用铁锤等击打,防止轴向力或径向力过大损坏轴承或齿轮(图4)。

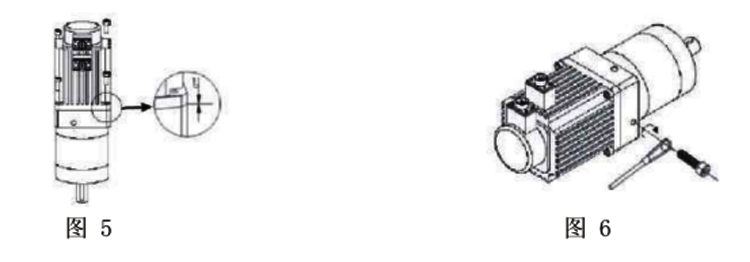

第四步:在电机与减速机连接前,请先将电机轴键槽与紧固螺栓垂直。为保证受力均匀,请先将任意对位置的安装螺栓旋上,但不要旋紧,再旋上另外两个对角位置的安装螺栓最后逐个旋紧四个安装螺栓(图5)。最后,旋紧紧固螺栓。所有紧固螺栓均需用力矩扳手按标明的固定扭力矩数据进行固定和检查(图6)。
