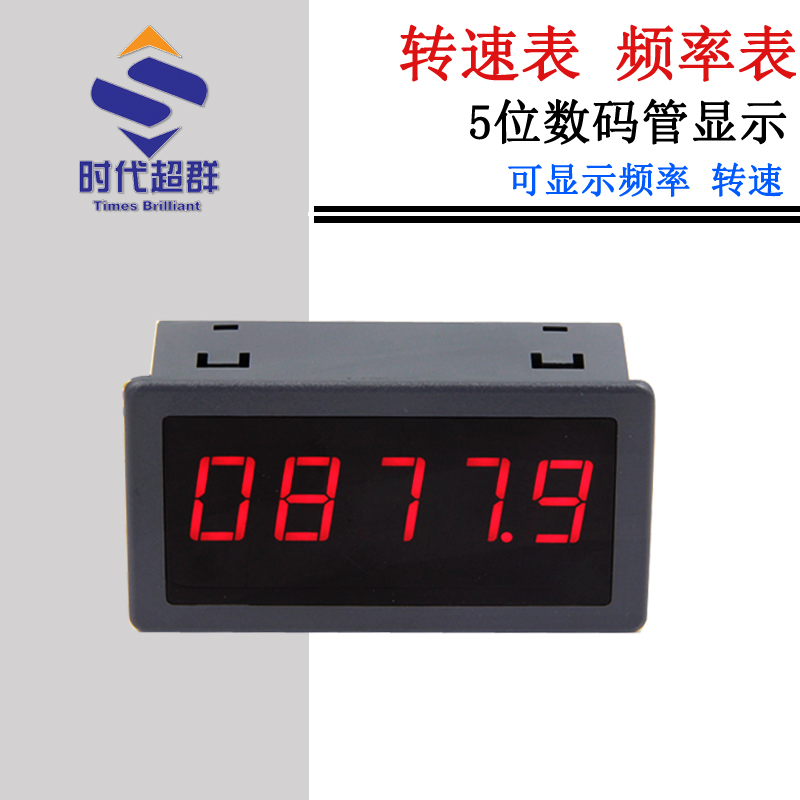

大家好，这期给大家介绍我公司一款产品，转速表。这款产品适用于无刷驱动，可以实时反馈当前电机的转速。他又5V和24V两款。

首先我们介绍下接线。

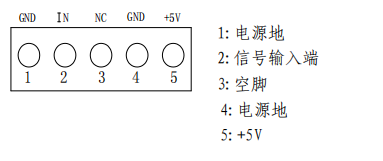

它的后面有5个端子，我们需要接2、4、5号。如果是24V款，4、5分别接驱动的供电端24V，2接霍尔端HU即可。如果是5V的，4、5分别接控制端+5V和GND，2也是接HU。

产品特点：

1．频率测量精度高，分辨率可达 0.001HZ。

2．频率测量范围宽，0.5HZ－100KHZ。

3．量程自动切换。

4．可手动切换工作模式，包括频率和转速两种工作模式。

5．可手动设置分频值，分频值可为 1－16，共 16 档。

6．外形美观，工艺精良，使用方便。

设置步骤：

1、打开后盖，我们可以看到两个按键，S1和S2。

2、长按S1，更改无刷电机的分频值，也就是极对数。如果是2对极就改成2，4对极就改成4。

3、长按S2，改成1，显示转速。（0是转速显示频率，1是显示转速，2是显示频率无滤波，3是显示转速无滤波）

这样我们就设置好了所有参数了，是不是特别简单呢？
