DY-IS控制器接线教程

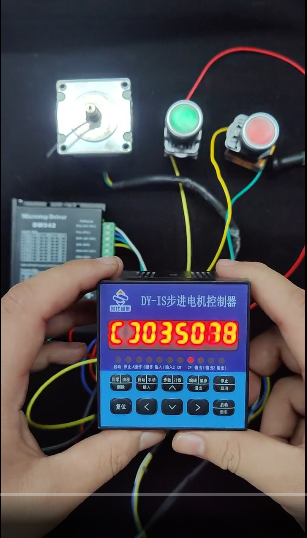

大家好，这期给大家讲解时代超群DY-IS这款控制器的接线。

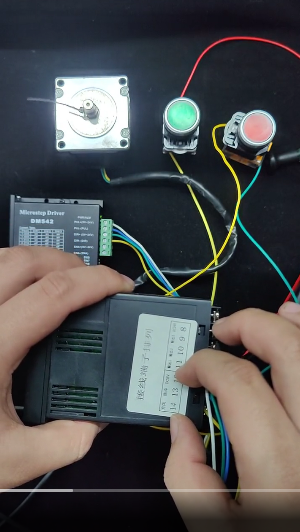

这款控制器的电源是220的不用多说，我们翻开控制器的背面。

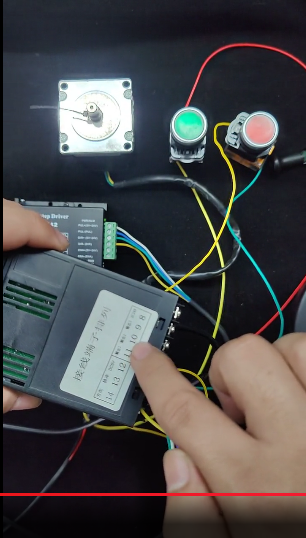

12 13 14是控制器的控制端，连脉冲方向的，因为这款是共阳接法，5V是公共端，连脉冲正方向正，脉冲连驱动的脉冲负，方向连驱动的方向负。
接下来就是输入端。

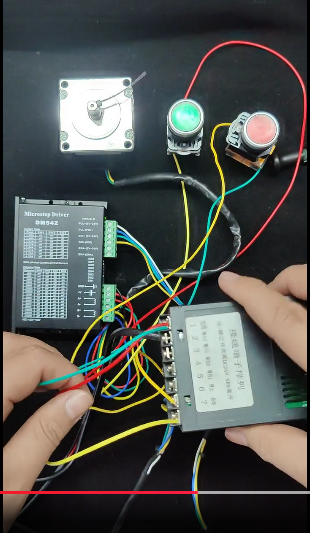

它外接启动、暂停、限位（2个）、输入信号。如果是按钮，一根连启动之类的功能端，一根连地线。“地线”端是所有输入信号的公共端。同理，输出端和输入端接线是差不多的，输出1输出2输出3连继电器，DC24V是公共端。
以上就是DY这款控制器的接线。
