源型输入

“源型输入（Sourcing Input）”，是指电流从模块的公共端流入，从模块的输入通道流出的接线方式。源型输入的公共端作为电源正极（共阳极）。

源型输入可以等效为在输入模块外部连接一节干电池，电池的正极连接到模块的公共端，电流从电池的正极流入模块内部电流，从输入通道流出到开关一端。当开关闭合后，电流经过开关流回到电池的负极。

数字量输入模块的通道的内部有光耦合电路及防止短路的电路，不用担心开关闭合会造成短路。

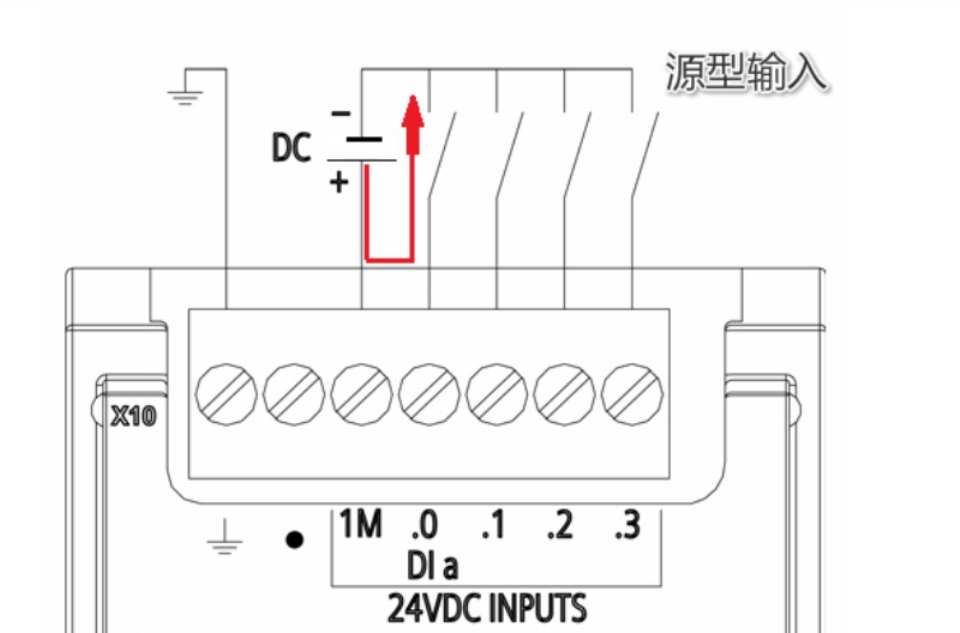

源型输入示意图如下：

漏型输入

“漏型输入（Sinking Input）”，是指电流经过外部开关，从模块的通道流入到模块内部；再经过内部电路，从公共端流出的接线方式。在漏型输入中，公共端作为电源负极（共阴极）

漏型输入相当于在模块外部连接一节干电池，干电池的负极连接在模块的公共端，正极连接到开关的一端，再从开关另一端连接到输入通道，然后经过模块内部电路从公共端流出返回到电池的负极。

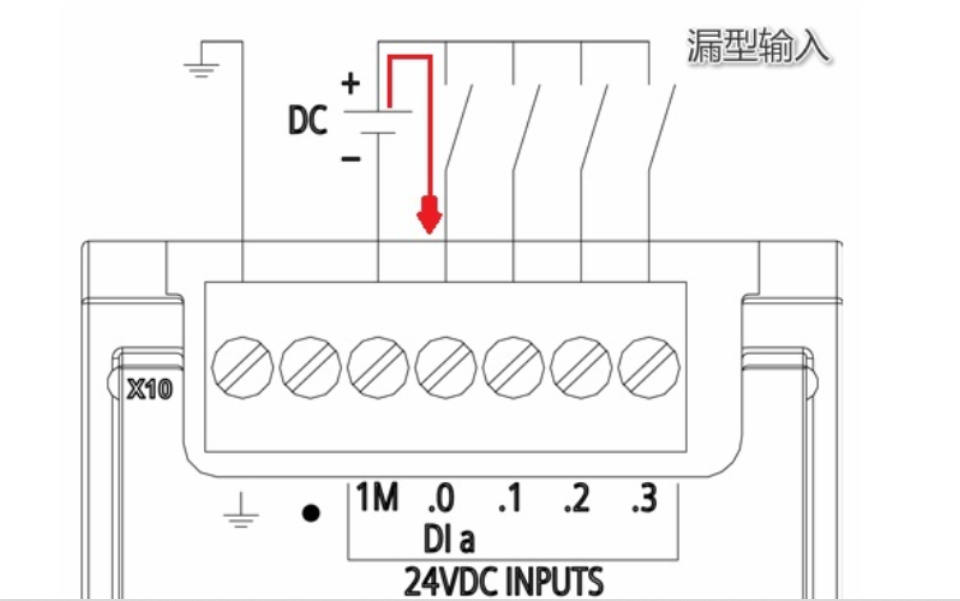

漏型输入示意图如下：
