CM35D如何外接手动开关(SGQ)
2022年3月27日

CM35D如何外接手动开关


  35D控制器如何外接开关设置电机的正反转,我们在使用过程中有的时候设备离得比较远,需要调整设备位置的时候在控制器上按键看不到设备的具体情况,这个时候我们就可以外接开关做电机点动调整,开关接线都是接几米远的。

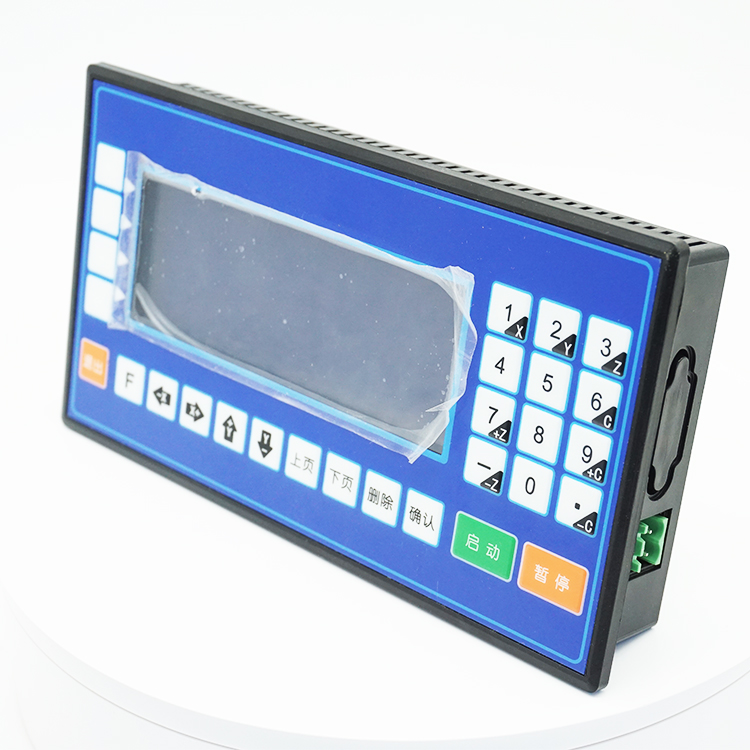

首先上电进入界面,找到参数设置:


首先上电进入界面,找到参数设置:


在这里输入密码123456:


我们在这里按确认键登录:


登录成功以后我们按返回键:


在这里我们电机手动输入,进入到手动界面:


在这里我们吧手动正的禁止改为有效,输入口写1,手动负输入口改为2


改好后我们按保存键进行保存就可以了:


显示保存成功就可以了,我们在看一下这个输出线是怎么接的。

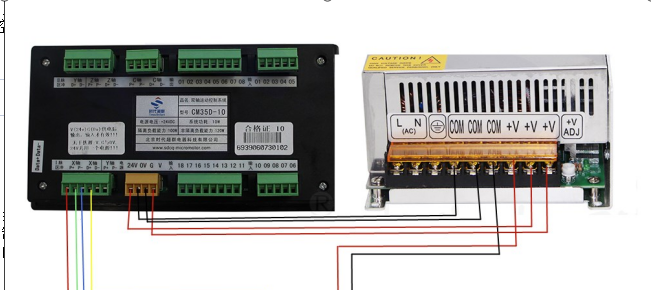

这里接线我们只要接出输入线和24V负极线就可以了,做开关量控制。
