指令说明：

1、STL 指令可以使编程者生成流程和工作与顺序功能图非常接近的程序。STL 指令的意义为激活某个步（即状态），在梯形图上体现为从主母线上引出的状态接点。STL 指令有建立子母线的功能，从而使该状态的所有操作均在子母线上进行。步进返回指令 RET 是指状态流程结束，用于返回主母线。

2、STL触点与母线相连，与STL触点相连的起始触点应使用LD或LDI指令。即使用STL 指令后，LD点移至STL触点的右侧，一直到出现下一条STL指令或RET指令为止。RET指令表明整个STL程序区的结束，LD点返回原母线。各STL触点驱动的电路一般放在一起，最后一个STL电路结束时一定要使用RET指令，否则将出现“程序错误”信息，PLC不能执行用户程序。

3、 STL触点可以直接驱动或通过别的触点驱动Y、M、S、T等元件的线圈和应用指令。STL触点右边不能使用入栈（MPS）指令。

4、  STL指令不能与MC-MCR指令一起使用。

实例：

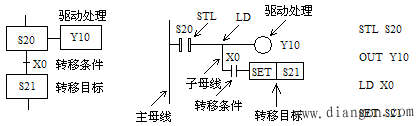

SFC图和梯形图
