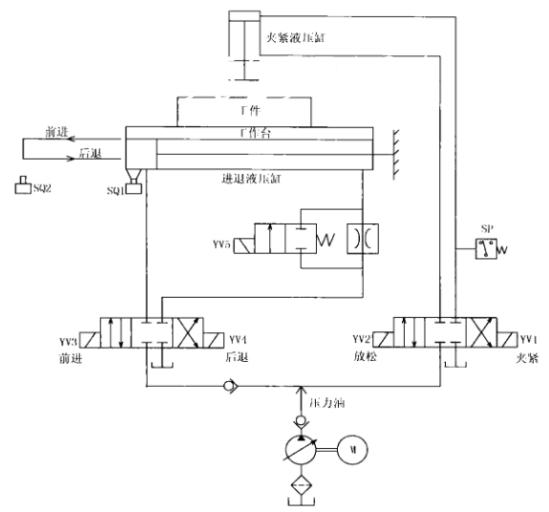

一液压动力台如图所示，其动力加工过程如下：工人将待加工工件放到工作台上，按下启动按钮，电磁阀YV1得电，夹紧液压缸活塞下行；将工作夹紧压时压力继电器SP动作，YV1失电，YV3得电，工作台前进，进行工作加工；当工作前台进到位，碰到限位开关SQ2时YV3失电，停止2s，YV4和YV5同时得电，工作台快速退回到原位碰到限位开关SQ1，YV4和YV5同时得失电，工作台停止，YV2得电，夹紧液压缸活塞上行，工件松开时压力继电器SP接点复位。工人将已加工工件取出，完成一个工作循环。

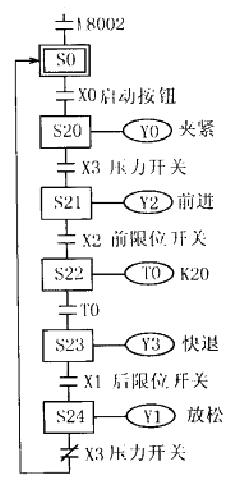

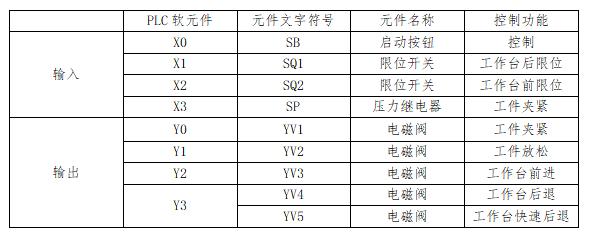

如图所示，初始状态，PLC运行时，初始化脉冲M8002使初始状态步S0置位，工人将待加工工件放到工作台上，按下启动按钮X0，S20 置位，Y0=1，电磁阀YV1得电，夹紧液压缸活塞下行，将工件夹紧时压力开关X3动作，S21置位，Y2=1，YV3得电，工作台前进，进行工件加工，当工作台前进到位，碰到限位开关X2时S22置位，定时器T0得电停留2s，S23置位，Y3=1，YV4和YV5同时得电，工作台快速退回到原位碰到后限位开关X1，S23置位，Y1=1，工作台停止，YV2得电，夹紧液压缸活塞上行，工件松开时压力继电器X3复位，常闭接点闭合转移到初始状态步S0。工人将已加工工件取出，完成一个工作循环。
