当前位置:首页--步进电机--
步进电机 (wgb)
2021年10月9日
步进电机
5A/40V
大功率步进驱动芯片
【产品类别】
步进电机
【产品用途】
步进电机驱动
IC
【产品规格】
HZIP25
【生产厂家】
TOSHIBA
【产品说明】
PWM
斩波型双极性步进电机驱动器
IC
TB6600HQ
/HG
是一个单芯片
PWM
斩波型双极性正弦步进电机微步驱动。
可控制
2
相步进电机正向和反向旋转,
带有
1-2
相,
W1 -2
相
2W1 -2
相,
4W1 -2
相励磁模式。
只需时钟脉冲信号就可以驱动两相双极型步进电机实现低振动,高效率工作。
【产品特点】
•单芯片双极性正弦微步步进电机驱动器
•
****BiCD 0.13 nm
工艺
•高达
50V
耐压
•导通电阻(上
+
下)
= 0.4
Ω
•正向和反向旋转控制
•
5
种细分模式可选(
1/1
,
1/2
,
1/4
,
1/8
,
1/16
步)
•输出电流:
IOUT = 5.0A
(峰值,在
100ms
内 )
•额定输出:
IOUT = 4.5 A
•封装:
HZIP25 - 1.00F
•输入口内置下拉电阻:
100 K
Ω
•输出报警管脚电流 :
Ialert = 1mA
•输出监视管脚(
MO
):
Imo= 1mA
•带有复位和使能引脚
•带有待机功能。
•突破传统的单电源供电
•内置过热保护(
TSD
)电路
•内置的欠压保护(
UVLO
)电路
•内置过电流检测(
ISD
),电路

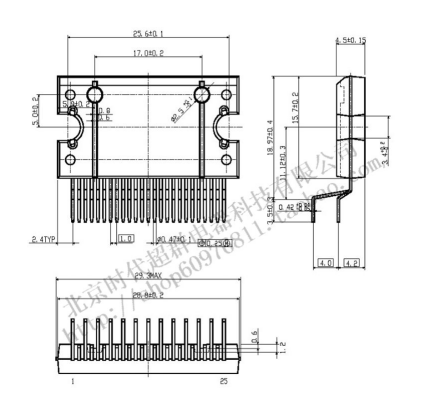

TB6600HQ
/HG
尺寸图
:
