今天教大家步进电机怎么接线。这是一个两相的四线步进电机（如下图）

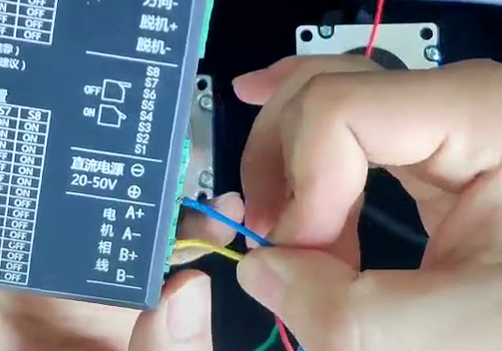

它使用的过程中一定要配一个驱动器，接到这里（如下图）

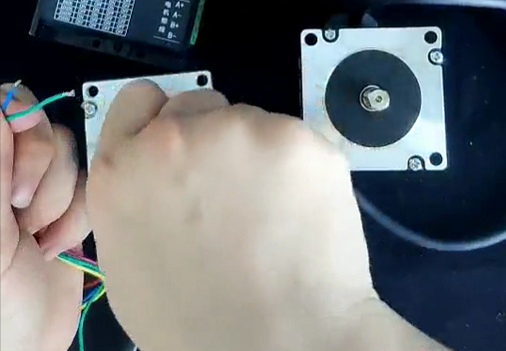

有的朋友不知道这四根线怎么接，我们来看一下。这四根线没有任何短接的情况下，我们拧一下电机轴，可以很轻松的拧动。

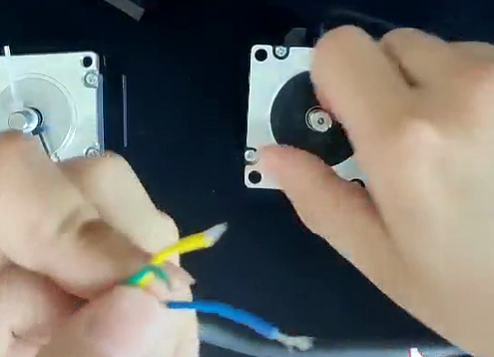

我们把红色和绿色拧一股，再去拧电机轴可以发现电机轴阻力变大，那这两根就是一相（A相或者B相）。黄色和蓝色拧一股，阻力变大，它俩也是一相，接到A相（A+A-)或者相(B+B-)，不用分正负。
以上是两相的，下面是三相的。他有三根线（如下图）

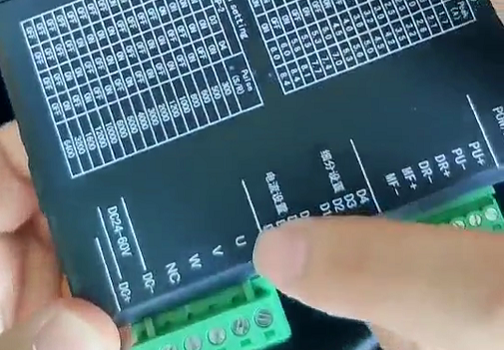

都不短接，我们试试拧下电机轴，很轻松也能拧动。任何两根短接下，我们都会发现有阻力。所以三根线的可以随便接，接UVW上。
